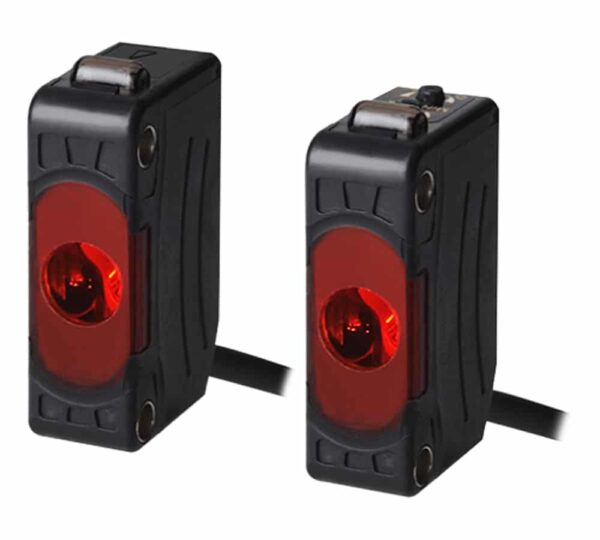

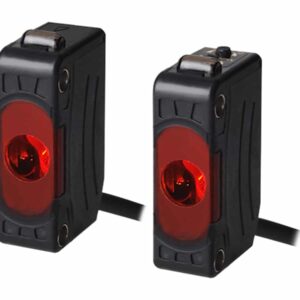

سنسور نوری دوطرفه آتونیکس BJ10M-TDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دو طرفه
  • فاصله تشخیص : 10 متر
  • هدف تشخیص : مواد مات با حداقل قطر 12 میلی‌متر
  • نوع خروجی سنسور : NPN نرمال باز
  • درجه حفاظتی : IP65

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BJ10M-TDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BJ10M-TDT

  • سنسور نوری آتونیکس کد BJ10M-TDT از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 10 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 10 متر تعیین شده است.
  • سنسور نوری آتونیکس BJ10M-TDT قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 12 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED قرمز 660 نانومتر می‌باشد.
  • جنس قاب این سنسور از پلی کربنات و اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است. درپوش LED آن پلی کرنات، براکت یا پایه آن از فولاد ضد زنگ و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله کابل با قطر 3.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • سنسور نوری BJ10M-TDT دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BJ10M-TDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 20 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BJ10M-TDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP65 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین40- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BJ10M-TDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه

فاصله تشخیص

10 متر

هدف تشخیص

مواد مات با حداقل قطر 12 میلی‌متر

منبع نور

LED قرمز ( 660 نانومتر)

جریان مصرفی

حداکثر 20 میلی‌آمپر

تنظیم حساسیت

واریابل تنظیم داخلی

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل و تاریک وصل به وسیله واریابل

نوع خروجی سنسور

NPN نرمال باز

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه ، فانکشن جلوگیری از تداخل (به جز نوع پرتویی)

استاندارد IP

IP65

جنس بدنه

بدنه : ABS + پلاستیک ، LED :پلاستیک ، قسمت سنسور : PMMA

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره های نصب ، درایور تنظیم واریابل

وزن

90 گرم
