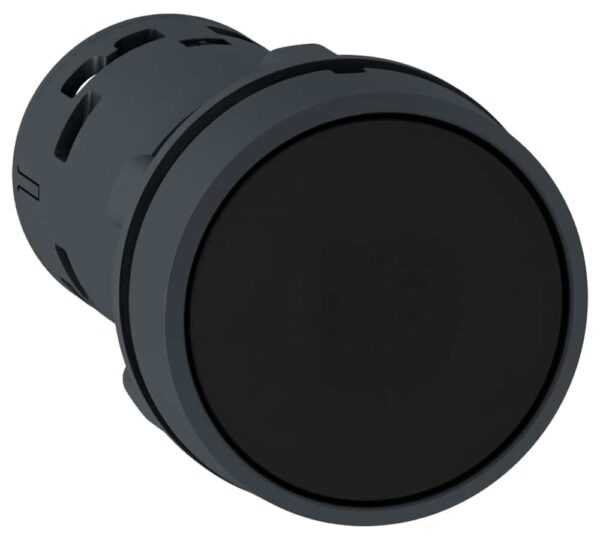

شستی باکالیت مشکی اشنایدر XB7NH25

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

(1 بررسی مشتری)

220,000تومان

ویدیو محصول

توضیحات محصول

این نوع پوش باتن‌ها دارای نام اختصاری XB7 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌ناپذیر شناخته می‌شوند . منظور از برگشت‌ناپذیر بودن این پوش باتن‌ها ، این است که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست ، خروجی در حالت وصل باقی می‌ماند . با فشردن دوباره شستی ، کنتاکت آن باز شده و خروجی قطع می‌شود .

این نوع پوش باتن نیازی به استفاده از چراغ برای تشخیص از راه دور ندارد . کاربرد این نوع پوش باتن در استارت و استپ مدار و به عبارتی دیگر نوعی شستی چند منظوره است . این رنگ از پوش باتن می‌تواند به جای پوش باتن‌های سبز و قرمز نیز مورد استفاده قرار گیرد .

بدنه این وسیله از جنس باکالیت و به رنگ مشکی است . این بدنه نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد . قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود .

‌ کنتاکت‌های این نوع پوش باتن هم برای حالت باز عادی (NO : Normally Open) و هم برای حالت بسته عادی (NC : Normally Close) پیش‌بینی شده‌اند . ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سر سیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سر سیم مورد استفاده قرار می‌گیرند حداکثر 1.5 * 2 میلیمتر مربع و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم  0.34 * 1 تا 2.5 * 2 میلی‌متر مربع می‌باشد .

ولتاژ عایقی در این پوش باتن‌ها 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 4 آمپر دارای مقاومت است . جریان بهره برداری‌ یا جریان نامی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد .
ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 29 میلی‌متر ، عرض 29 میلی‌متر و عمق آن نیز 51.5 میلی‌متر است . همچنین وزن خالص این وسیله 21 گرم می‌باشد .

دوام الکتریکی این وسیله تا 1 میلیون سیکل می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی این پوش باتن 300 هزار سیکل عنوان شده است . دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . دمای عملیاتی یا دمای بهره‌برداری نیز برای این پوش باتن 25- درجه تا 70+ درجه سانتی‌گراد تعیین شده است . پوش باتن‌های XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است .

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB7

نوع قطعه

پوش باتن

سری محصول

XB7

قطر جای نصب

22 میلی‌متر

استاندارد IP

قسمت کنتاکت‌ها IP20 و قسمت کلگی IP65

شکل سر پوش باتن

گرد

نوع کاربری

مکانیزم ثابت

مشخصه کاربری

مشکی توکار

نوع و ترکیب کنتاکت

1 نرمال باز + 1 نرمال بسته

روش اتصال

ترمینال پیچی

نحوه عرضه محصول

محصول یکپارچه

عرض محصول

29 میلی‌متر

ارتفاع محصول

29 میلی‌متر

عمق محصول

51.5 میلی‌متر

وزن

21 گرم

عملکرد کنتاکت

قطع آهسته

سیکل کاری مکانیکی

300 هزار سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

حفاظت اتصال کوتاه

4 آمپر

ولتاژ عایق نامی (ui)

250 ولت

آستانه شکست ولتاژ موجی

4 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.22 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

0.3 آمپر در 240 ولت در دسته‌بندی کاربری AC-14

,

0.6 آمپر در 120 ولت در دسته‌بندی کاربری AC-14

سیکل کاری الکتریکی

1 میلیون سیکل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

25- الی 70 درجه سانتی‌گراد

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

CCC

,

GOST

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه
