شستی چراغدار سفید 220 ولت اشنایدر XB4BW3165

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

863,000تومان

ویدیو محصول

توضیحات محصول

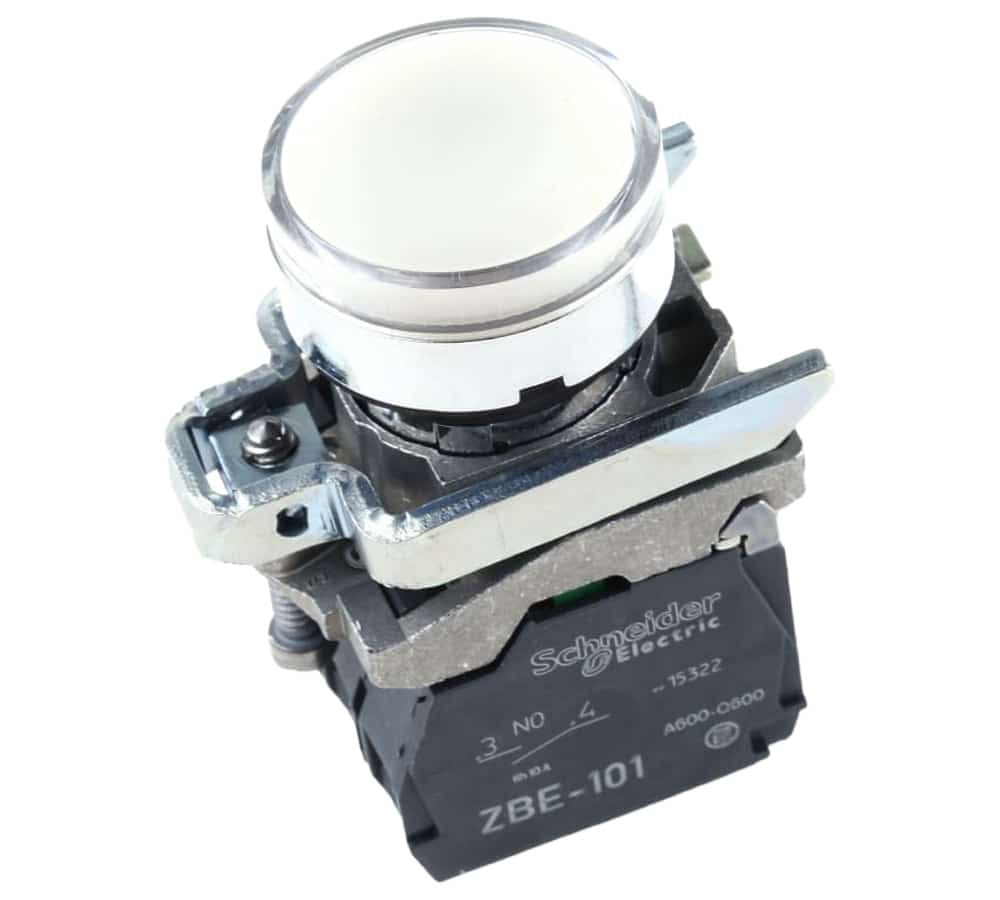

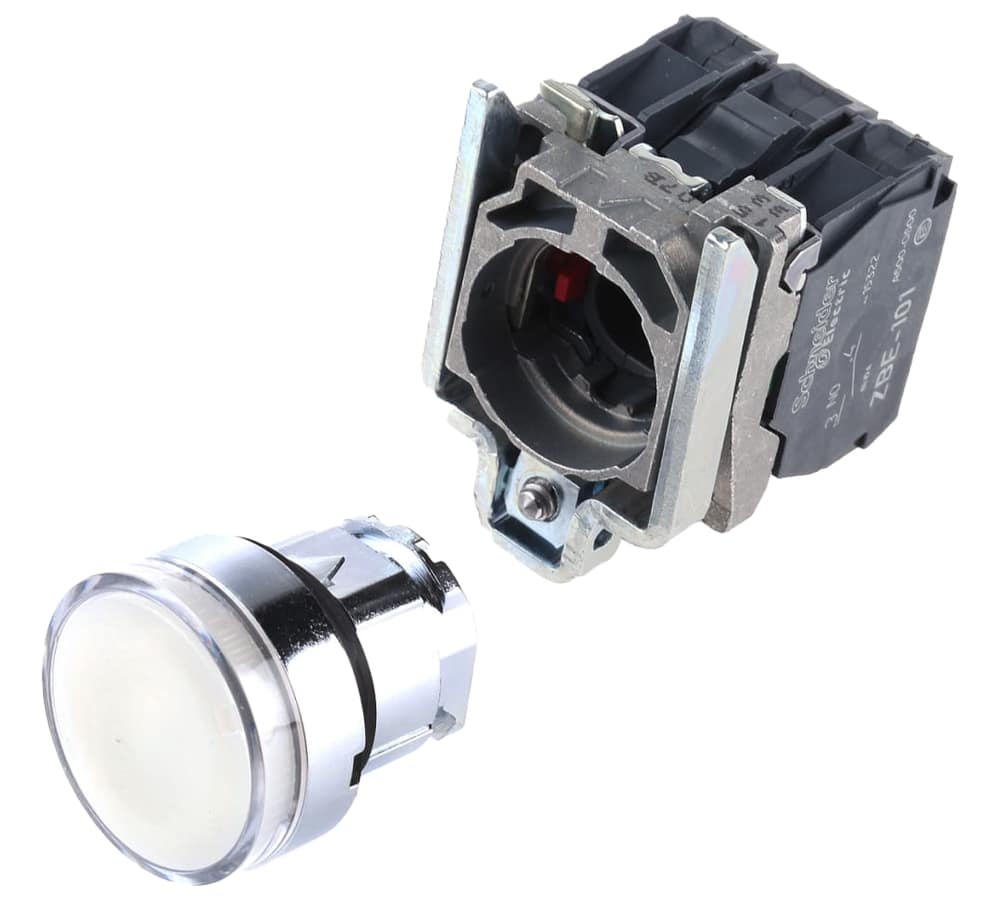

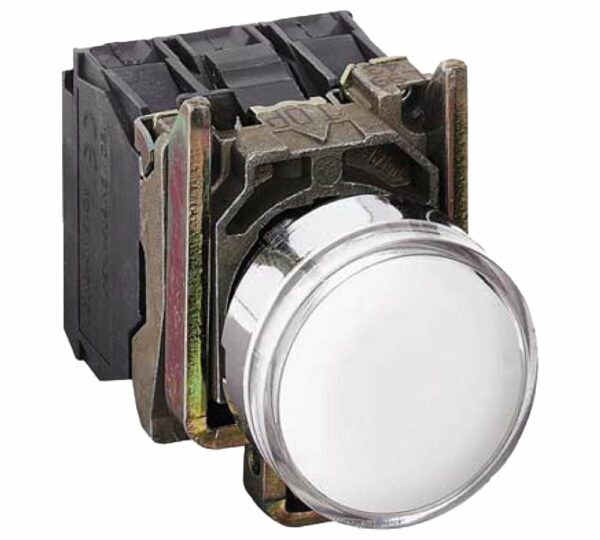

این نوع پوش باتن‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر شناخته می‌شوند . منظور از برگشت‌پذیر بودن این پوش باتن‌ها ، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست ، به حالت اولیه خود باز می‌گردند . این وسیله که یک شستی به رنگ سفید بر روی آن تعبیه شده است دارای چراغ LED در داخل شستی خود بوده و به لطف روشنایی قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد .

کاربرد این نوع پوش باتن در استارت و استوپ مدار و به عبارتی دیگر نوعی شستی چند منظوره است . این رنگ از پوش باتن می‌تواند به جای پوش باتن‌های سبز و قرمز نیز مورد استفاده قرار گیرد . بدنه این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد .

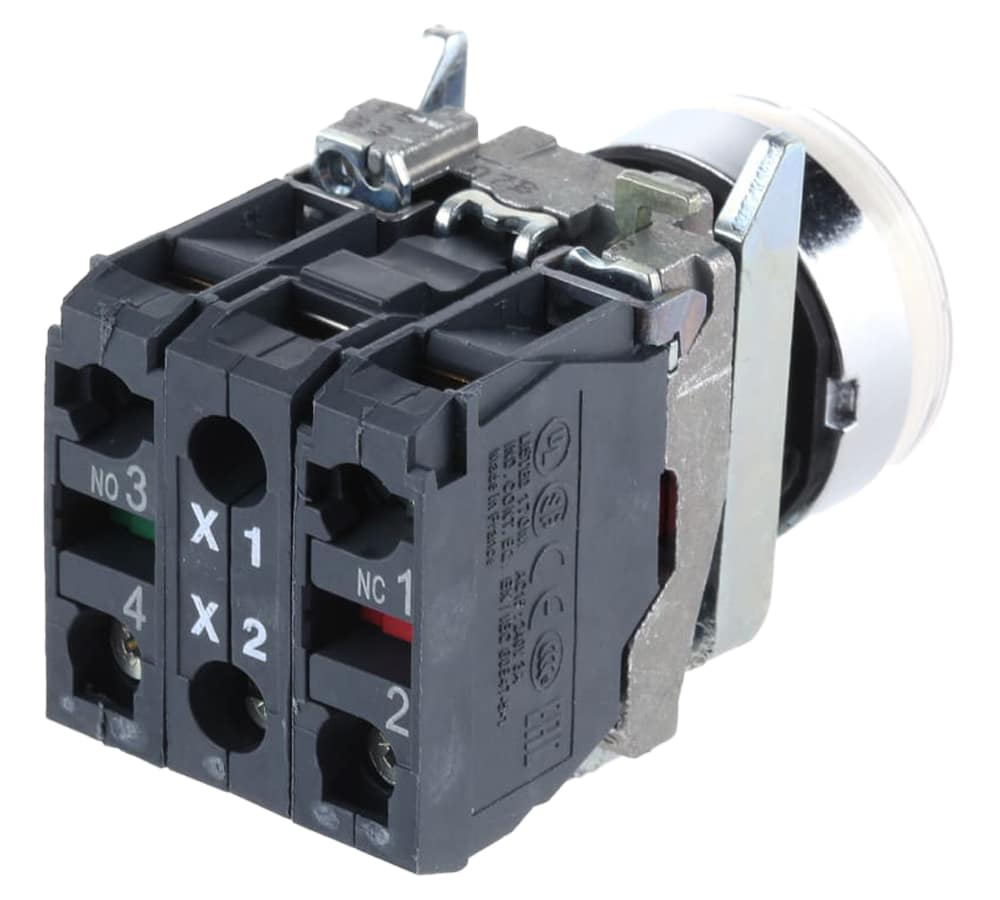

قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود .‌ این نوع پوش باتن دارای کنتاکت‌های باز (NO : Normally Open) و بسته (NC : Normally Close) است که بنا به نیاز و کاربرد مورد استفاده قرار می‌گیرند . کنتاکت‌های باز آن با شماره 3 و 4 و کنتاکت‌های بسته با شماره 1 و 2 پشت پوش باتن مشخص شده است .

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سر سیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا  2×2.5 mm² می‌باشد .

ولتاژ نامی این پوش باتن 220 ولت در برق مستقیم (DC) و متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . ولتاژ عایقی در این شستی 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است . علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد . جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد .

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد . ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 57 میلی‌متر است . دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است .

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای عملیاتی آن بین 40- تا 55+ درجه سانتی‌گراد باشد . این پوش باتن‌های XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB4

نوع قطعه

پوش باتن چراغ‌دار

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

گرد

نوع و ترکیب کنتاکت

1 نرمال باز + 1 نرمال بسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

47 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

57 میلی‌متر

وزن

97 گرم

سیکل کاری مکانیکی

10 میلیون سیکل

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

ولتاژ عایق نامی (ui)

600 ولت

سیکل کاری الکتریکی

1 میلیون سیکل

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 55 درجه سانتی‌گراد

کلاس حفاظتی در برابر شوک الکتریکی

کلاس 1

استاندارد IP

IP66

,

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL listed

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

55 عدد
