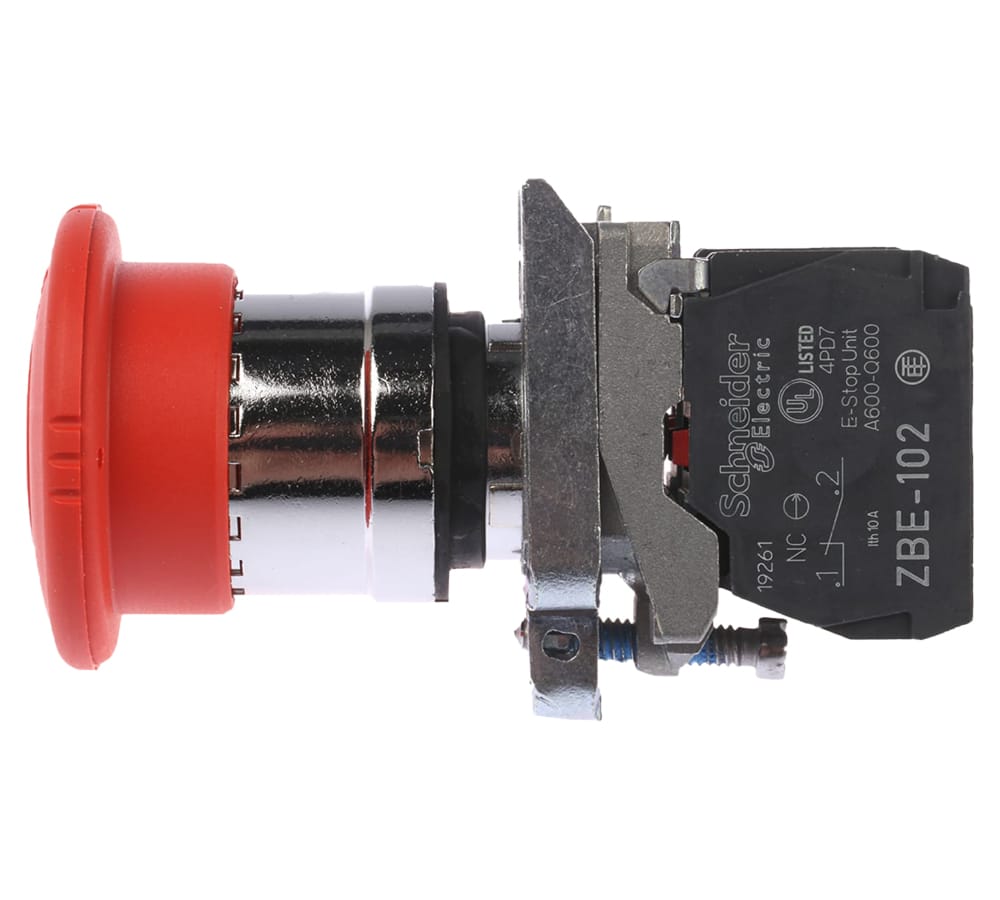

شستی قارچی قفل شو فلزی با دو کنتاکت NC برند اشنایدر الکتریک کد XB4BS8444

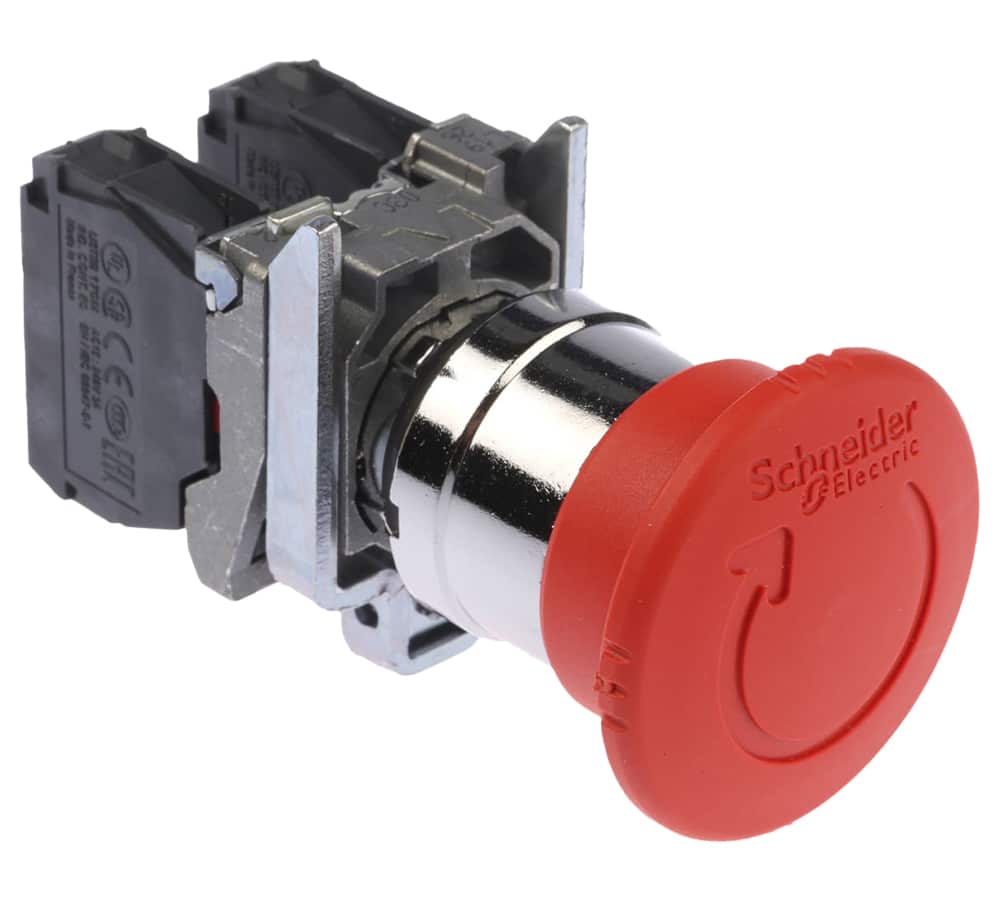

این نوع پوش باتن‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های قارچی اضطراری شناخته می‌شوند با مکانیزم فشار دستی عمل می‌کنند . شستی این پوش باتن‌ها به شکل قارچ بوده و با داشتن قطر 40 میلی‌متری قابلیت استفاده و تشخیص راحت‌تری دارند . شکل و رنگ خاص شستی نیز باعث تشخیص بهتر و راحت‌تر آن می‌شود . این شستی برگشت‌پذیر نبوده و با هر بار فشار یا عمل تحریک در حالت قطع قفل می‌شود . برای آزاد کردن آن از مکانیزم چرخش شستی که جهت آن بر روی شستی مشخص شده است استفاده می‌شود . این شستی که به رنگ قرمز بر روی مکانیزم پوش باتن تعبیه شده است بدون چراغ بوده و به دلیل رنگ واضح و قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد .

از این نوع پوش باتن‌های قرمز برای قطع اضطراری مدار استفاده می‌شود . هدف اصلی از به کارگیری این رنگ در تابلوهای برق ، نشان دادن کاربرد توقف یا عملیات اضطرار پوش باتن است . عملیات قطع در این پوش باتن به روش قطع آرام انجام می‌شود . جنس قاب این نوع پوش باتن فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . قطر محل نصب برای این پوش باتن 22 میلی‌متر در نظر گرفته می‌شود که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود .

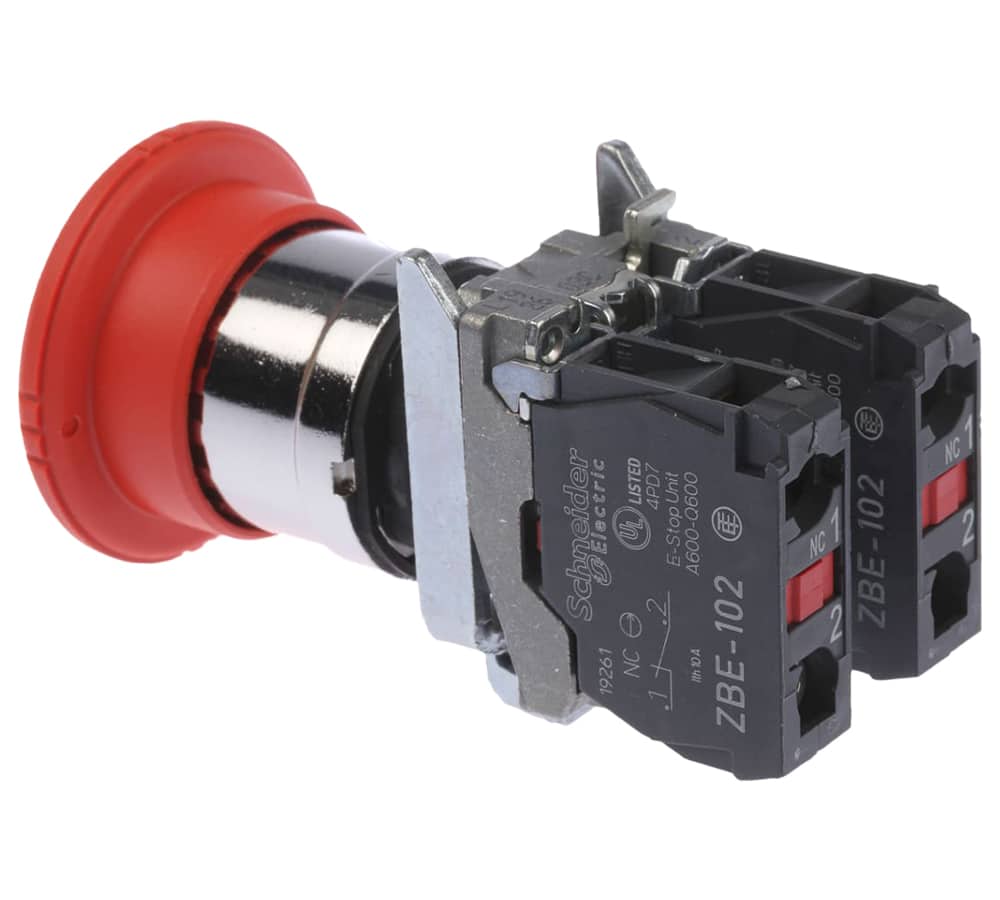

‌ این نوع پوش باتن دارای 2 کنتاکت‌ بسته (NC : Normally Close) است که با شماره 1 – 2 و 21-22 پشت پوش باتن مشخص شده است . جنس این کنتاکت‌ها از آلیاژ نقره که ترکیبی از نقره و نیکل می‌باشد تشکیل شده است . ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم حداقل 1×0.22 می‌باشد .

ولتاژ عایقی در این شستی 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا دارای تحمل تا 10 آمپر است . علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد .
جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد .

ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 40 میلی‌متر و عمق آن نیز 82 میلی‌متر است . مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7,000,000 پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد .
دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 300 هزار سیکل تعیین شده است .
دمای محیط برای نگهداری و دمای عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد .

این پوش باتن‌های XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
