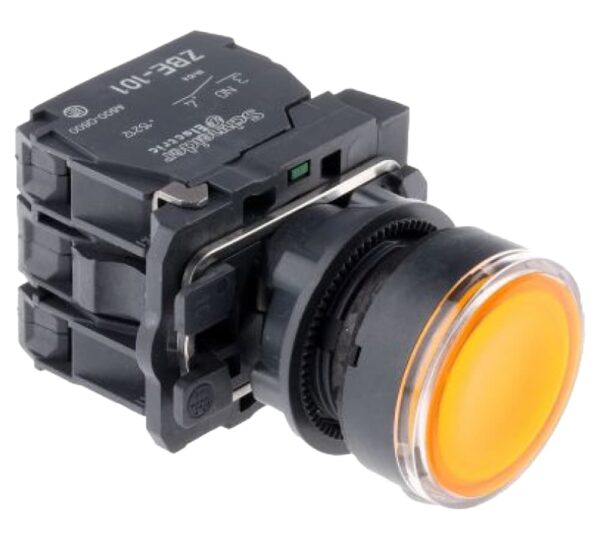

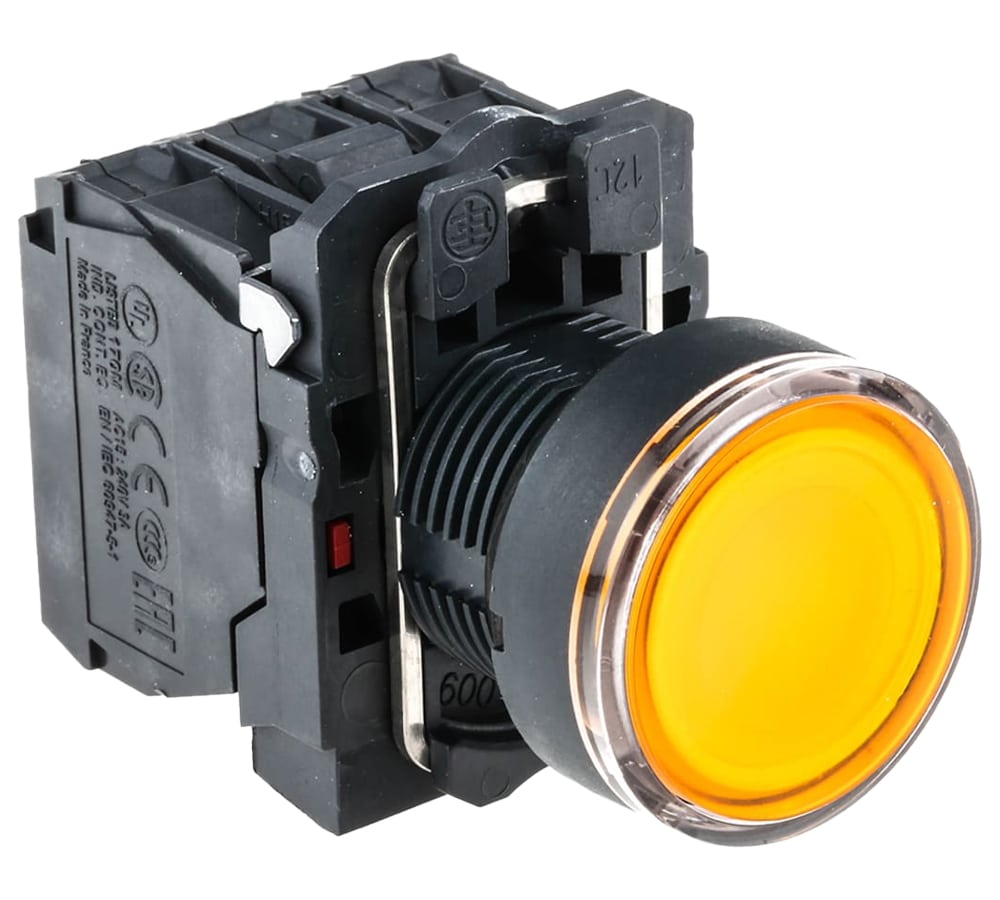

شستی چراغدار زرد 24 ولت اشنایدر XB5AW35B5

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی های فنی پوش باتن‌ اشنایدر کد XB5AW35B5

  • اهداف و کاربرد

پوش باتن‌های اشنایدر کد XB5AW35B5 دارای نام اختصاری XB5 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی، فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

برای اینکه به راحتی از فاصله دور بتوان موقعیت و ظاهر این شستی را تشخیص داد، شستی آن را به صورت یک چراغ LED زرد رنگ طراحی کرده‌اند که به راحتی قابل تشخیص باشد. البته رنگ LED این نوع پوش باتن در شناسنامه خود محصول که توسط شرکت اشنایدر به ثبت رسیده، نارنجی عنوان شده است.

اما با توجه به اینکه پوش باتن‌ها مانند چراغ سیگنال‌ها بسیاری از تجهیزات الکتریکی دیگر بر اساس کاربرد دارای رنگ‌های خاصی هستند، این نوع پوش باتن با این رنگ نیز بهتر است برای هدفی متناسب با رنگ خود مورد استفاده قرار گیرد.

همان گونه که از چراغ سیگنال زرد برای اطلاع از وضعیت‌های هشدار یا اطلاع از عملکرد یک سیستم اضطراری یا هشدار و  … استفاده می‌شود، از پوش باتن زرد نیز برای راه‌اندازی بخشی از مدار که کاربرد اضطراری دارند یا در صورت بروز عوامل غیرطبیعی از نظر الکتریکی باید راه‌اندازی شوند و یا قطع اضطراری یک خروجی و همچنین راه‌اندازی مجدد یک سیکل قطع شده و اقدامات این‌چنینی استفاده گردند.

  • بدنه

بدنه این وسیله از جنس پلاستیک محکم و به رنگ طوسی تیره است. این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد.

  • کنتاکت‌ها و ترمینال‌ها

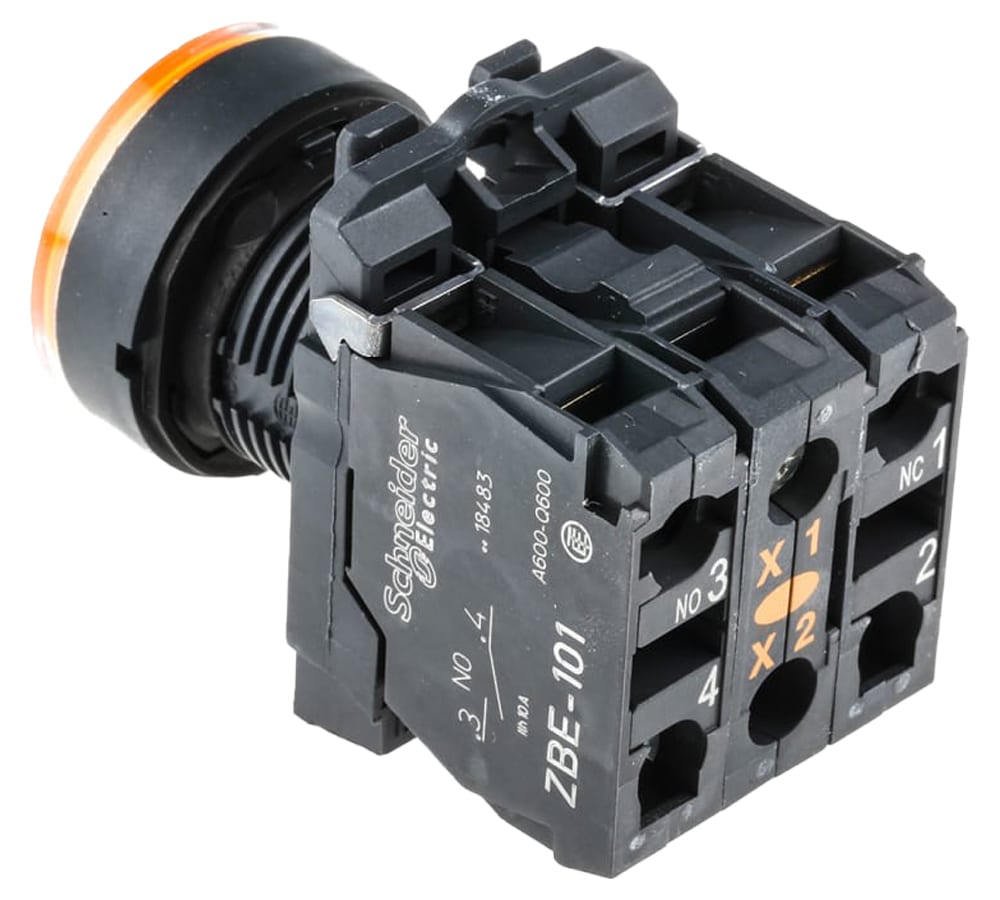

کنتاکت‌های پوش باتن XB5AW35B5 هم برای حالت باز عادی (NO:Normally Open) و هم برای حالت بسته عادی (NC: Nrmally Close) پیش‌بینی شده‌اند. به طوری که یک کنتاکت برای هر کدام در نظر گرفته شده است.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ تغذیه پوش باتن XB5AW35B5 در شبکه‌های متناوب (AC) و مستقیم (DC) 24 ولت است که در فرکانس 50 تا 60 هرتز قابل بهره‌برداری می‌باشد.

ولتاژ عایقی نیز در این پوش باتن‌ها 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، دارای مقادیر متغیری می‌باشد.

  • ابعاد

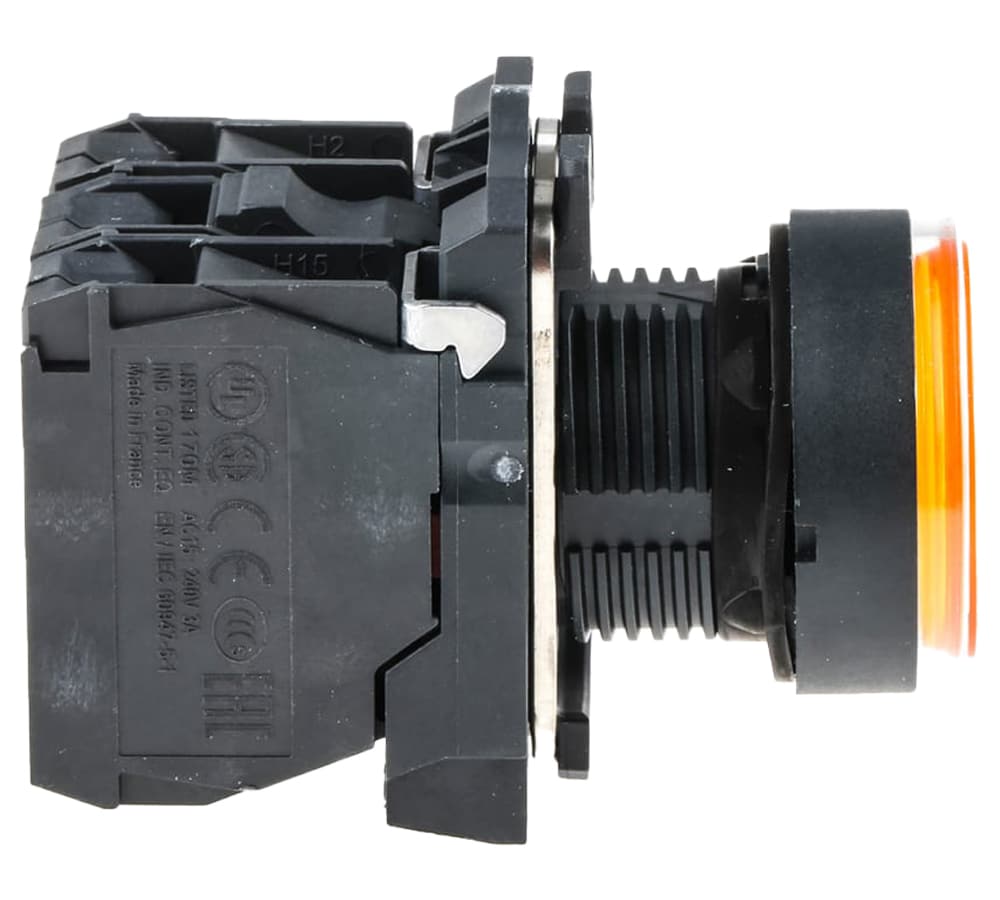

ابعاد ظاهری پوش باتن XB5AW35B5 به این شرح است: ارتفاع آن‌ 42 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 57 میلی‌متر است.

  • مقاومت در برابر فشار

مقاومت این وسیله در برابر فشارهای بالا 7.000.000 پاسکال است. این مقدار در دمای 55 درجه سانتی‌گراد و در فاصله 0.1 متری (10 سانتی‌متری) برقرار است.

  • دوام و سیکل عملکرد

دوام مکانیکی پوش باتن XB5AW35B5 تا 10 میلیون سیکل می‌باشد. به این معنی که تا 10 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

طول عمر این وسیله نیز 100 هزار ساعت در تحت ولتاژ نامی و دمای 25 درجه سانتی‌گراد تخمین زده شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن همین قدر تعیین شده است.

پوش باتن XB5AW35B5 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 ،IP67 ،IP69 و IP69K طبق استانداردهای مختلف برای این وسیله عنوان شده‌اند.

سوالات متداول

اطلاعات کلی

عمر کاری

100 هزار ساعت

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB5

نوع قطعه

پوش باتن چراغ‌دار

سری محصول

XB5

جنس قاب

پلاستیک خاکستری تیره

جنس مهره ثابت کننده

پلاستیک

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر سیگنال

گرد

نوع کاربری

مکانیزم با برگشت فنر

مشخصه کاربری

نارنجی توکار

اطلاعات اضافی اپراتور

با لنز مسطح

نوع و ترکیب کنتاکت

1 نرمال باز + 1 نرمال بسته

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

منبع نور

LED محافظت شده

ولتاژ تغذیه نامی

24 ولت DC/AC در فرکانس 50/60 هرتز

لنز

نارنجی

ارتفاع محصول

42 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

57 میلی‌متر

وزن

56 گرم

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

سیکل کاری مکانیکی

10 میلیون سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

سیکل کاری الکتریکی

1 میلیون سیکل

نوع نوردهی

پایدار

محدوده ولتاژ تغذیه

19.2 الی 30 ولت DC

,

21.6 الی 26.4 ولت AC

جریان مصرفی

18 میلی‌آمپر

عمر کاری

100 هزار ساعت

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2

استاندارد IP

IP66

,

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL listed

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

مقاومت در برابر موج گذرای سریع

2 کیلو ولت

مقاومت در برابر میدان مغناطیسی

10 ولت بر متر

مقاومت در برابر تخلیه‌ی الکترو استاتیک

6 کیلو ولت بر روی کنتاکت

,

8 کیلو ولت در هوای آزاد

جذب الکترومغناطیس

کلاس B

تعداد در جعبه

1 عدد

تعداد در کارتن

50 عدد
