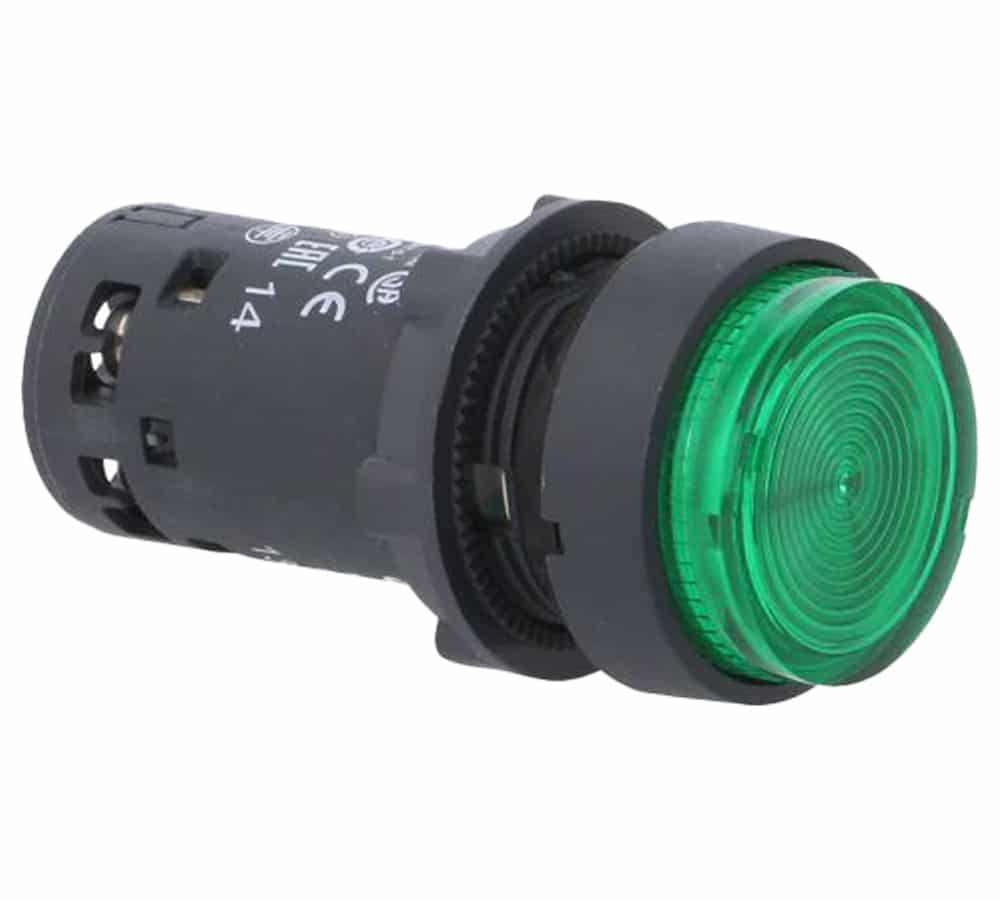

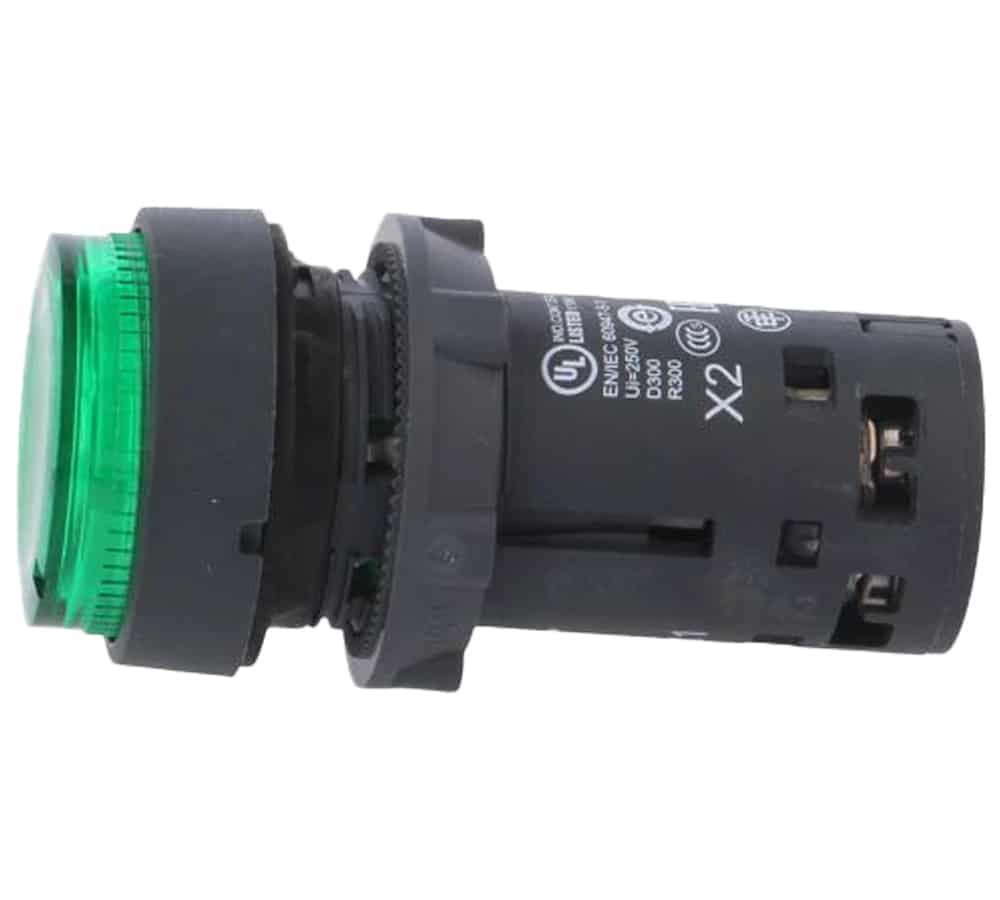

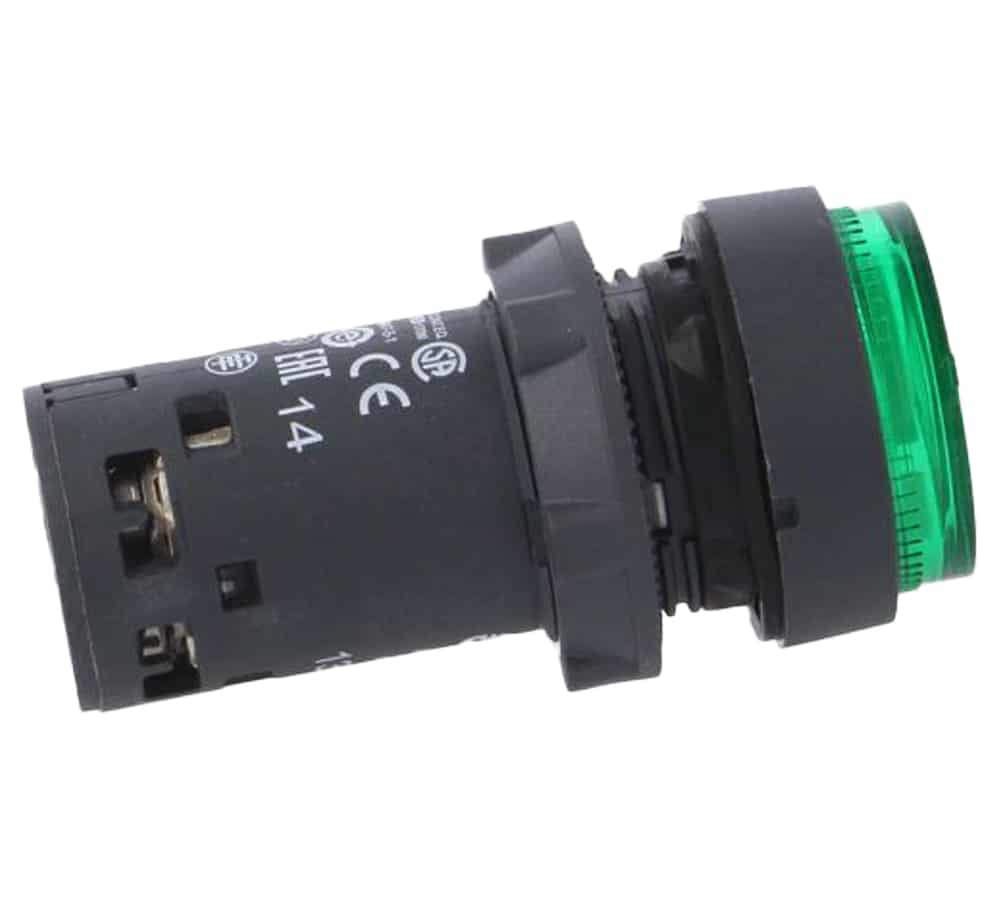

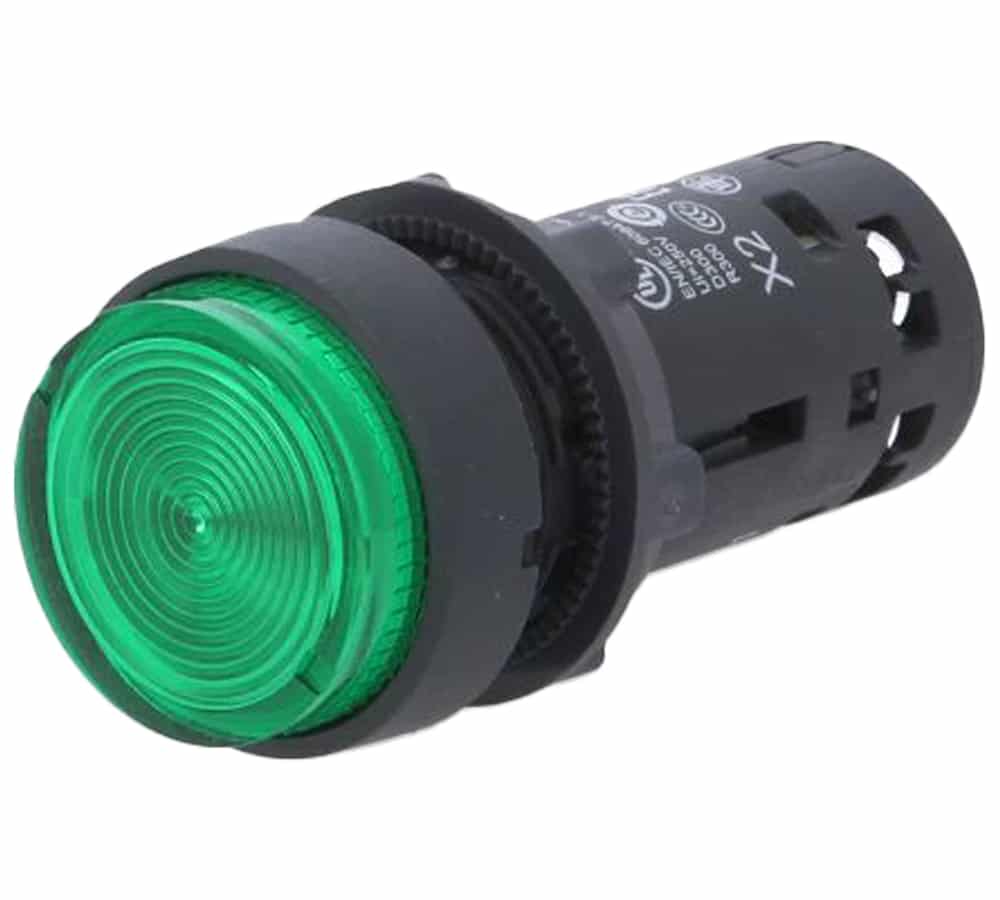

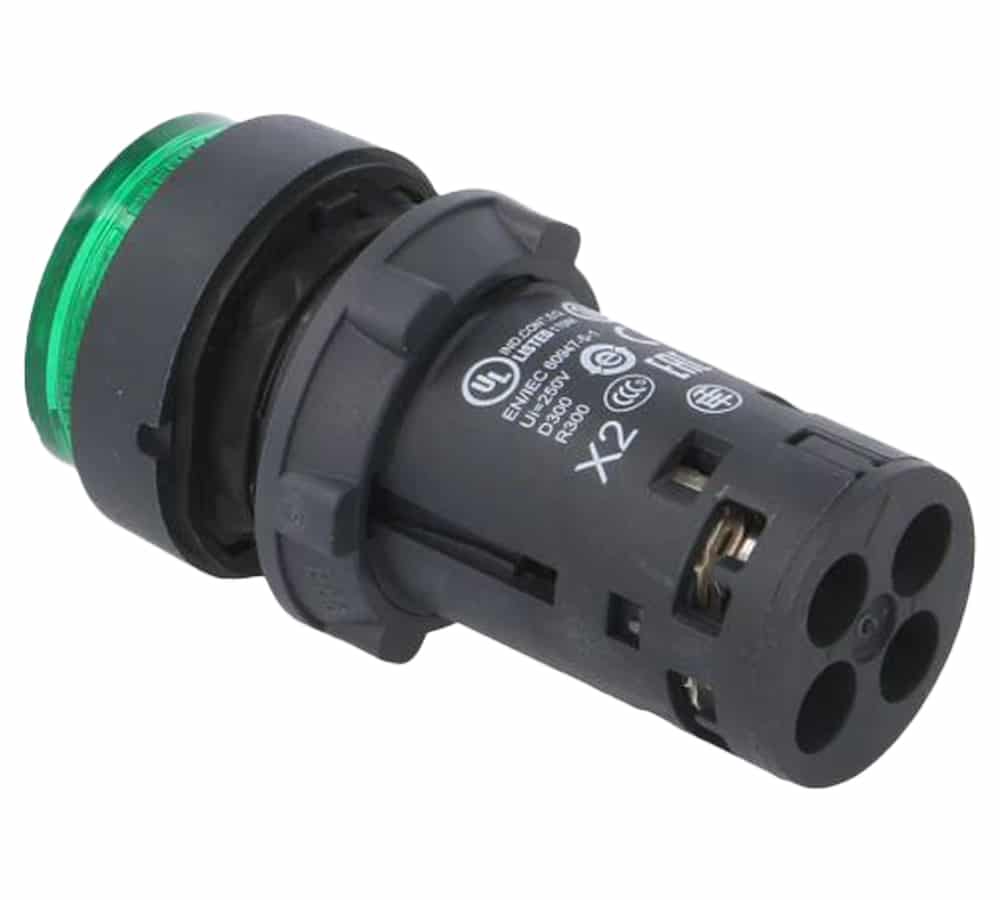

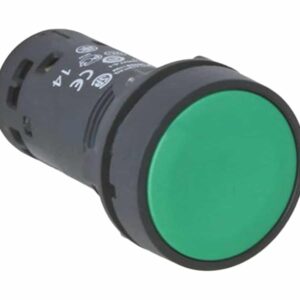

شستی چراغدار رنگ سبز با یک کنتاکت NO برند اشنایدر الکتریک کد XB7NW3361 Cylindrical 220V AC Green Push Button With LED And 1NO XB7NW3361 SCHNEIDER ELECTRIC
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
| رنج محصول | Harmony XB7 |
|---|---|
| نوع قطعه | پوش باتن چراغدار |
| سری محصول | XB7 |
| قطر جای نصب | 22 میلی‌متر |
| شکل سر پوش باتن | گرد |
| نوع و ترکیب کنتاکت | 1 نرمال باز |
| ارتفاع محصول | 29 میلی‌متر |
| عرض محصول | 29 میلی‌متر |
| عمق محصول | 57.5 میلی‌متر |
| وزن | 22 گرم |
| سیکل کاری مکانیکی | 300 هزار سیکل |
| ولتاژ عایق نامی (ui) | 250 ولت |
| کد انطباق پذیری | XB7 |
| دمای محیط انبار | 40- الی 70 درجه سانتی‌گراد |
| دمای محیط هنگام کارکرد | 25- الی 55 درجه سانتی‌گراد |
| استاندارد IP | قسمت کنتاکت‌ها IP20 و قسمت کلگی IP65 |
| استاندارد ها | CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C8201-1, JIS C8201-5-1, UL 508 |
| مقاومت در برابر لرزش | 5gn در فرکانس 2 الی 500 هرتز |
| مقاومت در برابر شوک | 30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه |
| تعداد در جعبه | 1 عدد |
| منبع نور | رشته‌ای |
| نحوه عرضه محصول | محصول یکپارچه |
| قطر سوراخ نصب | 22.5 میلی‌متر |
| نحوه نصب | ثابت کردن به وسیله مهره از زیر |
| نوع کاربری | مکانیزم با برگشت فنر |
| عملکرد کنتاکت | قطع آهسته |
| روش اتصال | ترمینال پیچی |
| گشتاور مورد نیاز برای سفت کردن پیچ | 0.8 الی 1.2 نیوتن‌متر |
| حفاظت اتصال کوتاه | 4 آمپر |
| مقاومت در برابر موج گذرای سریع | 4 کیلو ولت |
| جریان کاری نامی (le) | 0.1 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.22 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 0.3 آمپر در 240 ولت در دسته‌بندی کاربری AC-14, 0.6 آمپر در 120 ولت در دسته‌بندی کاربری AC-14 |
| سیکل کاری الکتریکی | 1 میلیون سیکل |
| نوع نوردهی | پایدار |
| ولتاژ تغذیه نامی | 230 ولت AC |
| محدوده ولتاژ تغذیه | 195 الی 264 ولت AC |
| دسته‌بندی حفاظتی | TH |
| دسته‌بندی حفاظت در برابر اضافه ولتاژ | کلاس 2 |
| جذب الکترومغناطیس | کلاس B |

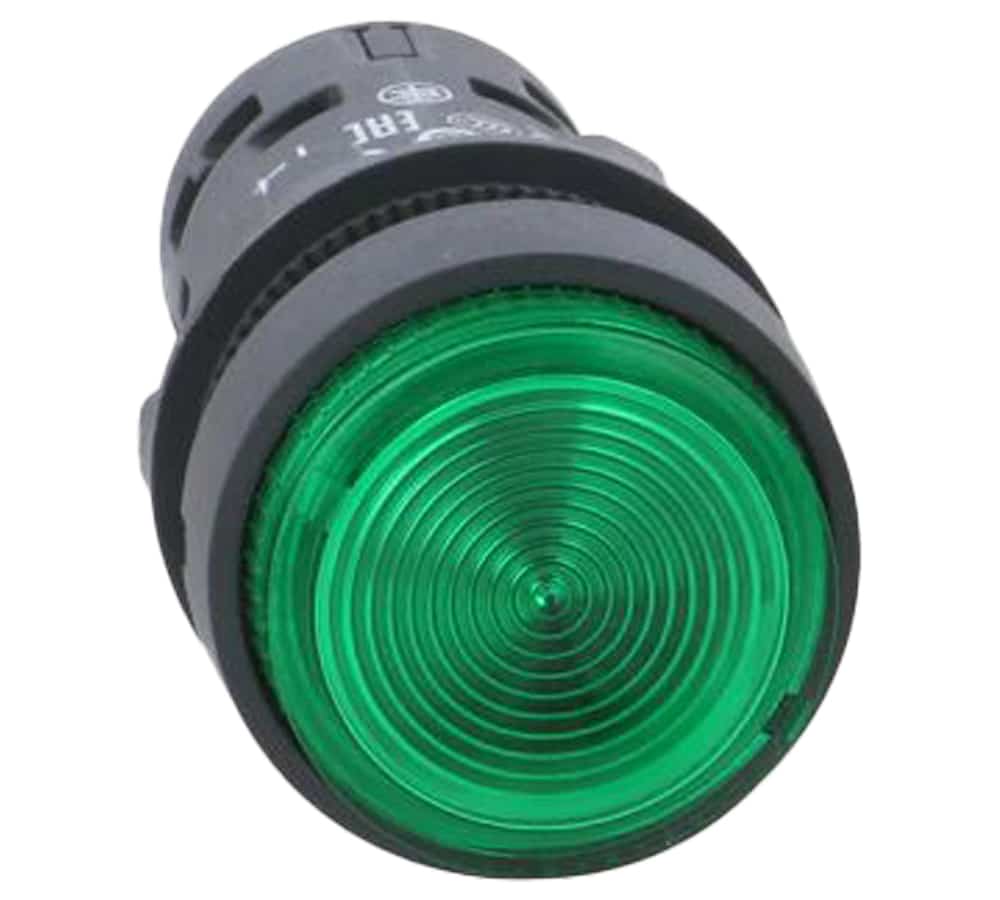

این نوع پوش باتن‌ها دارای نام اختصاری XB7 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر شناخته می‌شوند . منظور از برگشت‌پذیر بودن این پوش باتن‌ها ، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست ، به حالت اولیه خود باز می‌گردند . برای اینکه به راحتی از فاصله دور بتوان موقعیت و ظاهر این شستی را تشخیص داد ، شستی آن را به صورت یک چراغ LED پایه BA 9s سبز طراحی کرده‌اند که به راحتی قابل تشخیص باشد . اما با توجه به اینکه پوش باتن‌ها مانند چراغ سیگنال‌ها بسیاری از تجهیزات الکتریکی دیگر بر اساس کاربرد دارای رنگ‌های خاصی هستند ، این نوع پوش باتن با این رنگ نیز بهتر است برای هدفی متناسب با رنگ خود مورد استفاده قرار گیرد .
همان گونه که از چراغ سیگنال سبز برای اطلاع از وضعیت‌های روشن یا اطلاع از عملکرد یک سیستم عادی و … استفاده می‌شود ، از پوش باتن سبز نیز برای راه‌اندازی بخشی از مدار که کاربرد عادی دارند استفاده می‌شود .

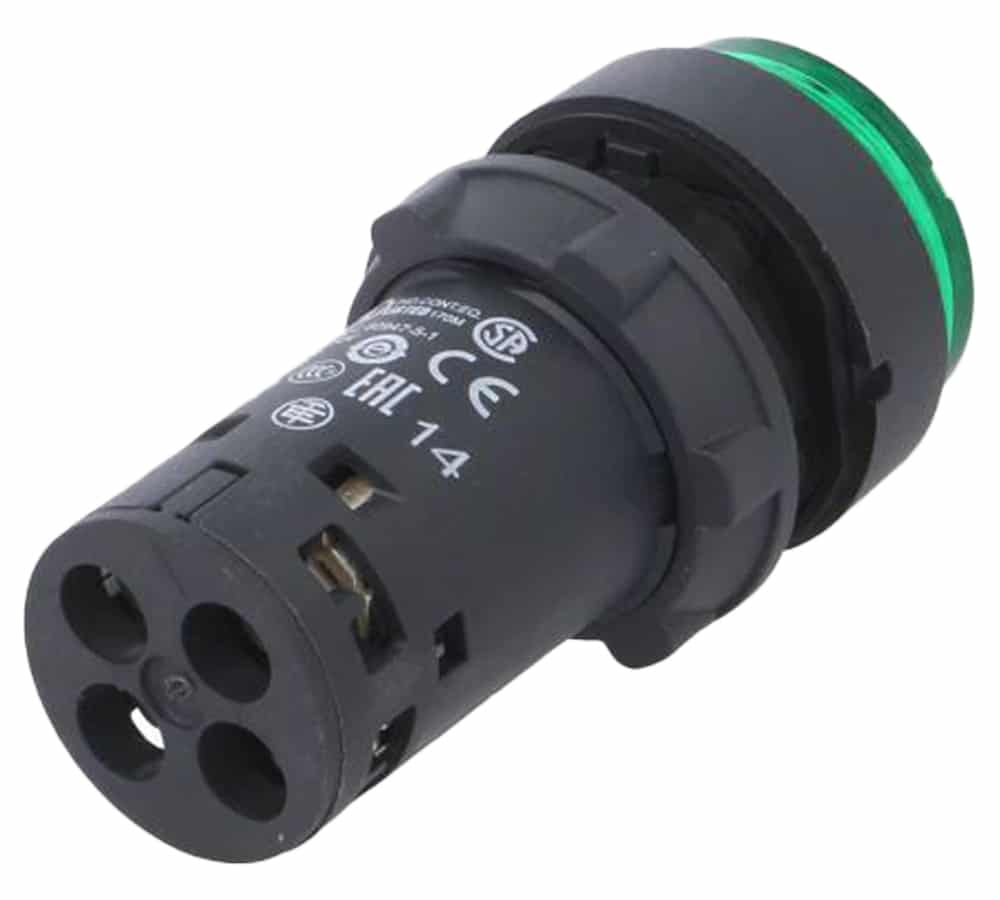

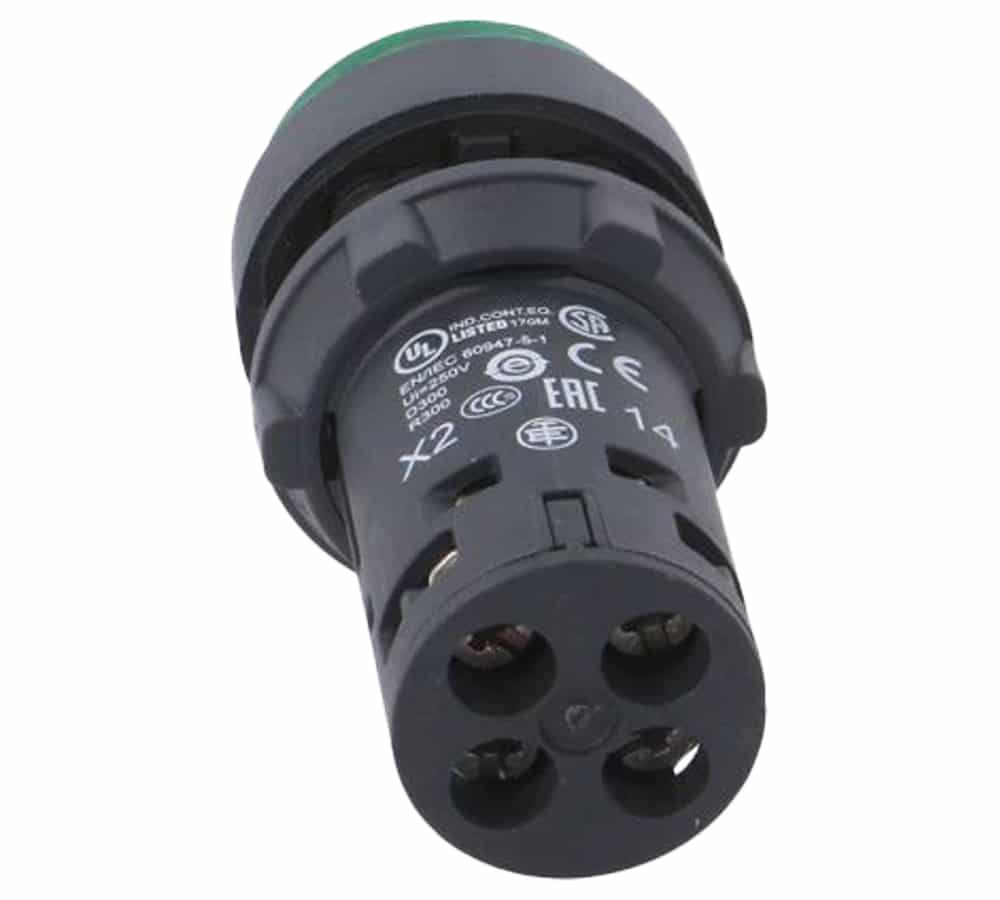

بدنه این وسیله از جنس پلاستیک محکم و به رنگ طوسی تیره یا مشکی است . این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد . قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود . کنتاکت‌های این نوع پوش باتن برای حالت باز عادی (NO : Normally Open) با شماره ترمینال 13 و 14 پیش‌بینی شده است .
ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.34 تا 2×2.5 mm² می‌باشد .
ولتاژ نامی این پوش باتن در شبکه‌های متناوب (AC) 230 ولت است که در فرکانس 50 تا 60 هرتز قابل بهره‌برداری می‌باشد . ولتاژ تغذیه نیز در این وسیله بین 195 تا 264 ولت مناسب است . ولتاژ عایقی نیز در این پوش باتن‌ها 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 4 آمپر دارای مقاومت است . جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 0.6 آمپر با توجه به نوع و مقدار ولتاژ است .
ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 5/57 میلی‌متر است . دوام مکانیکی این وسیله تا 300 هزار سیکل می‌باشد . به این معنی که تا 300 هزار دفعه قطع و وصل بدون خرابی عمل خواهد کرد . در حالی که دوام الکتریکی آن 1 میلیون سیکل عملکردی در حالت‌ها و استاندارهای مختلف تعیین شده است . دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن از 25- درجه تا 55+ درجه سانتی‌گراد تعیین شده است . پوش باتن‌های XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است .
