چراغ سیگنال قرمز 120 ولت اشنایدر XB7EV04GP

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

چراغ‌های سیگنال یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنال‌های مختلف به صورت آلارم نوری مورد استفاده قرار می‌گیرد .
این چراغ‌ها در مدار به قسمت‌های مختلف از جمله به تجهیزات حفاظتی مانند انواع رله‌های کنترلی ، بی‌متال‌ها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفته‌اند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته می‌شوند . معمولا محل نصب این چراغ‌ها روی در تابلوها می‌باشد . همچنین بطور معمول از این چراغ‌ها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده می‌شود .

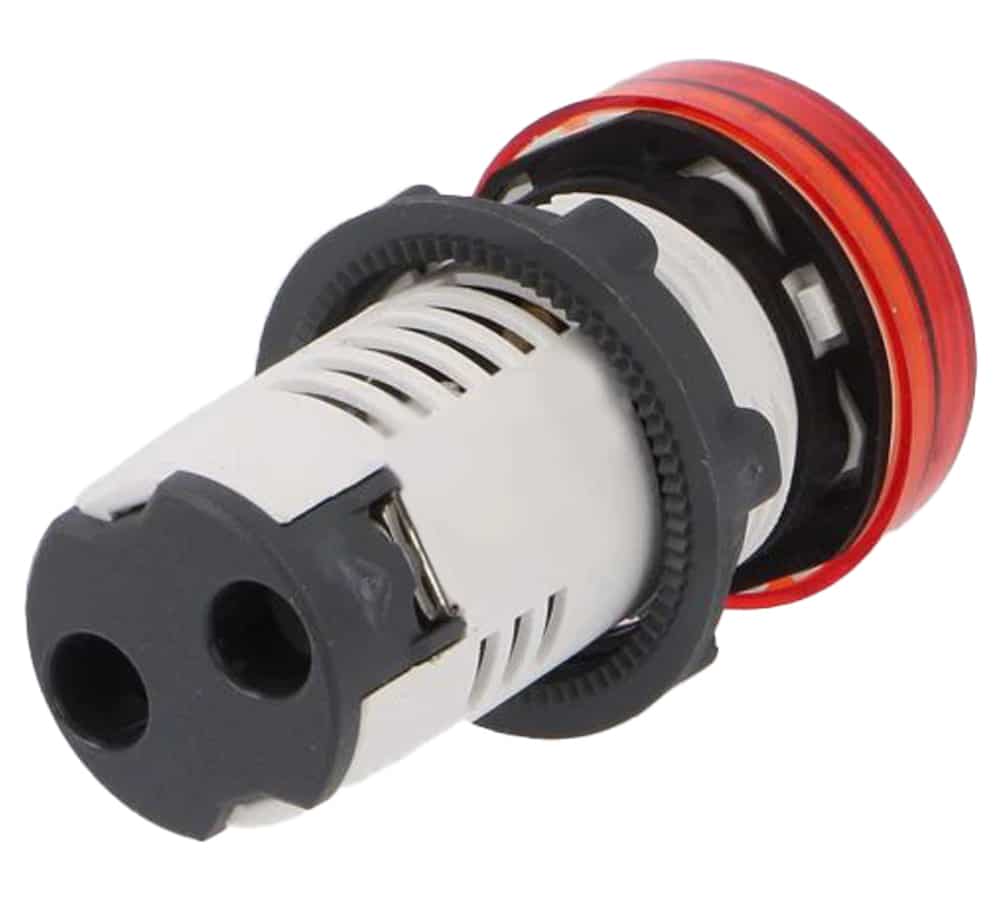

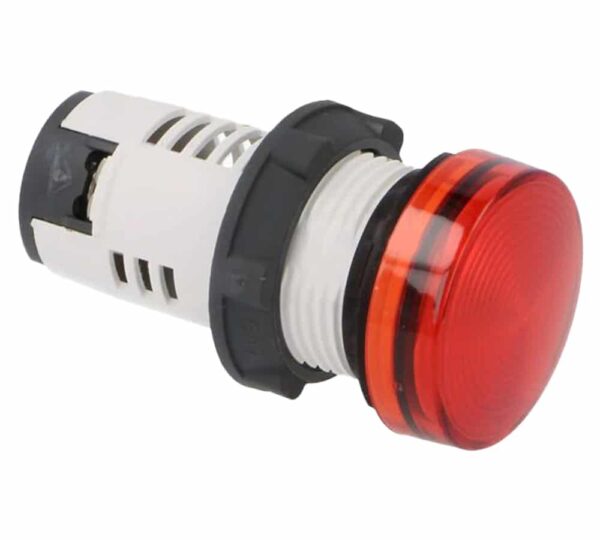

چراغ سیگنال قرمز کد XB7EV04GP در صنعت با نام مخفف XB7 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ قرمز می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است . هدف از پیش بینی رنگ قرمز در این نوع چراغ سیگنال استفاده در انواع موارد خطر است که بتوان به عنوان یک آلارم هشدار برقراری انواع وضعیت‌های غیرعادی و خطرناک را به وسیله آن نمایش داد . در واقع این رنگ زمانی به کار می‌رود که لازم است در هنگام بروز موارد اضطراری و خطرناک در سیستم علاوه بر سایر تجهیزات اعلام و هشدار ، از تجهیزات هشدار بصری نیز استفاده شود .
به عنوان مثال در هنگام بروز مواردی مانند اتصال کوتاه یا ولتاژ مواج و … که کارکرد موتور توسط وسایل حفاظتی متوقف می‌شود یا در قسمت خاصی از مدار موارد اضطراری این چنینی پیش می‌آید از چراغ سیگنال قرمز استفاده می‌شود .

قاب این وسیله از جنس باکالیت دو عایقه است . این بدنه نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد . قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود .

‌ این نوع چراغ سیگنال دارای کنتاکت‌هایی برای وصل هادی‌های مربوطه است که به صورت داخلی درون مکانیزم یا ساختار چراغ قرار می‌گیرند . این کنتاکت‌ها با نام‌های X1 و X2 مشخص می‌شوند . ترمینال‌های این چراغ سیگنال که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا 2×2.5 mm² می‌باشد .

ولتاژ تغذیه نامی این چراغ سیگنال 120 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . محدوده ولتاژ تغذیه در این وسیله برای ولتاژ متناوب (AC) 100 تا 132 ولت تعیین شده است . ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . جریان مصرفی این چراغ سیگنال 18 تا 21 میلی‌آمپر است . طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 70 هزار ساعت می‌باشد .

ابعاد ظاهری این چراغ سیگنال به این شرح است : ارتفاع آن‌ها 29 میلی‌متر ، عرض 29 میلی‌متر و عمق آن نیز 54 میلی‌متر است . دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای عملکرد یا دمای عملیاتی مناسب محیط برای این وسیله باید بین 25- تا 70+ درجه سانتی‌گراد باشد .
این نوع چراغ سیگنال XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است .

سوالات متداول

اطلاعات کلی

رنگ

قرمز

نوع حباب LED

LED یکپارچه

عمر کاری

70000 ساعت

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB7

نوع قطعه

چراغ سیگنال

قطر جای نصب

22 میلی‌متر

رنگ

قرمز

منبع نور

LED

نوع حباب LED

LED یکپارچه

ولتاژ تغذیه نامی

120 ولت AC

ارتفاع محصول

29 میلی‌متر

عمق محصول

54 میلی‌متر

وزن

20 گرم

ولتاژ عایق نامی (ui)

250 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

نوع نوردهی

پایدار

محدوده ولتاژ تغذیه

100 الی 132 ولت AC

جریان مصرفی

18 الی 21 میلی‌آمپر

عمر کاری

70000 ساعت

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

25- تا 70 درجه سانتی‌گراد

استاندارد IP

IP20

,

IP65

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد
