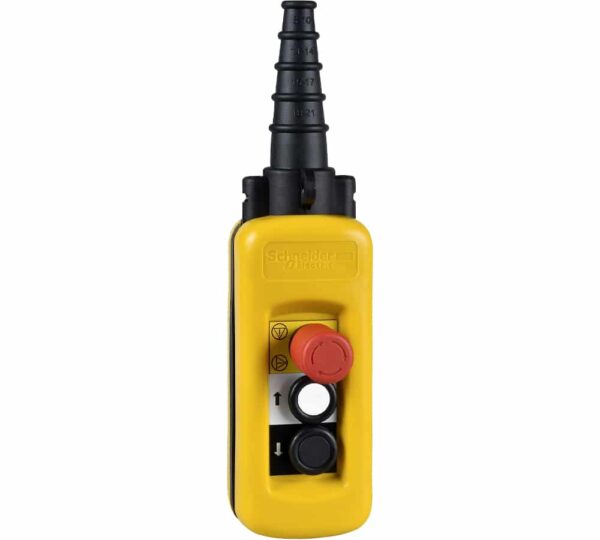

کلید جرثقیل تک سرعته دو دکمه و یک استوپ برند اشنایدر الکتریک کد XACA2713 step yellow plastic with 3 push button pendant control station XACA2713 SCHNEIDER ELECTRIC
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
دسته: تجهیزات فرمان و هشدار, کلید جرثقیل
برند:
کد کالا:
نیاز: کارگاه ها و کارخانه ها
تنوع فیزیکی:
ویژگی های محصول
رنج محصول | Harmony XAC |
---|---|
نوع قطعه | کلید جرثقیل |
سری محصول | XACA |
نوع ایستگاه کنترلی | دوبل مجزا |
جنس بدنه | پلیپروپیلن |
نوع مدار الکتریکی | مدار فرمان/کنترل |
تیپ بدنه | یکپارچه آماده استفاده |
کاربرد ایستگاه کنترل/فرمان | کنترل موتور تک سرعته |
ترکیب ایستگاه کنترل/فرمان | 2 پوش باتن + 1 کلید توقف اضطراری |
نوع شستی کنترل | شستی اول ، 1 عدد کنتاکت نرمال باز ، بالا/کند, شستی دوم ، 1 عدد کنتاکت نرمال باز ، پایین/کند |
قابلیت انطباق پذیری محصول | کنتاکت ZB2BE101 برای هر جهت, کنتاکت ZB2BE102 برای توقف اضطراری |
اینترلاک مکانیکی | دارای اینترلاک مکانیکی |
رنگ | زرد |
روش اتصال | ترمینال پیچی |
استاندارد ها | CSA C22.2 No 14, EN/IEC 60204-32, EN/IEC 60947-5-1, UL 508 |
گواهی استاندارد محصول | CCC, GOST |
دستهبندی حفاظتی | TH |
دمای محیط هنگام کارکرد | 25- الی 70 درجه سانتیگراد |
دمای محیط انبار | 40- الی 70 درجه سانتیگراد |
مقاومت در برابر لرزش | 15gn در فرکانس 10 تا 500 هرتز |
مقاومت در برابر شوک | 100gn |
دستهبندی حفاظت در برابر اضافه ولتاژ | کلاس 2 |
استاندارد IP | IP65 |
سیکل کاری مکانیکی | 1 میلیون سیکل |
ورودی کابل | درپوش لاستیکی با ورودی پلهای سایز 8 الی 26 میلیمتر |
جریان قابل عبور از محفظه | 10 آمپر |
ولتاژ عایق نامی (ui) | 600 ولت |
آستانه شکست ولتاژ موجی | 6 کیلو ولت |
عملکرد کنتاکت | قطع آهسته |
حداکثر مقاومت الکتریکی بین ترمینالها | 25 مگا اهم |
میزان نیروی فشاری برای عملکرد | 10 نیوتن |
وزن | 575 گرم |
تعداد در جعبه | 1 عدد |
تعداد در کارتن | 30 عدد |
این کلیدها از جمله کلیدهای فرمان در صنعت برق میباشند . از کلید جرثقیل برای راه اندازی ، کنترل و توقف انواع جرثقیلهای سقفی ، آویزان ، بالابرهای ساختمانی و … استفاده میشود که از طریق یک کابل به جرثقیل وصل میشوند . این کلیدها معمولا روی تابلو ، دیوار و یا حتی در مجاورت خود بالابر یا جرثقیل (بسته به نیاز و شرایط و نوع جرثقیل) تعبیه شده و فرمان کنترل دستگاه از این نقطه صادر می شود . این کلیدها ، بسته به کاربرد آنها دارای تعداد فرمانهای مشخصی هستند . تعداد فرمانهای این کلیدها با توجه به نوع جرثقیل و کاربردی که از آنها انتظار داریم می تواند 2 ، 4 ، 6 ، 8 ، 12 و یا بیشتر هم باشد که این فرمانها بر اساس اینترلاکهایی که در درون این کلیدها وجود دارد دستهبندی میشود و تعداد این فرمانها با تعداد دکمه های روی آن مشخص می شود .
کلید جرثقیل کد XACA2713 در صنعت با نام مخفف XACA شناخته میشود . قاب یا بدنه این کلید از جنس پلی پروپیلن بوده و دارای رنگ زرد است . این نوع کلید جرثقیل برای کنترل حرکت انواع جرثقیلهای تکسرعته به کار گرفته میشود . از موارد استفاده این نوع کلید برای کنترل حرکت انواع جرثقیلهای سقفی ، جرثقیلهای برجی ، بالابرهای ثابت و … اشاره کرد . کلید جرثقیل XACA2713 دارای یک پوش باتن به رنگ قرمز میباشد که برای صدور فرمان استپ یا قطع اضطراری به موتور جرثقیل مورد استفاده قرار میگیرد . مزیت استفاده از این شستی در کلید جرثقیل جلوگیری از خطرات ناشی از حرکت بیش از اندازه جرثقیل و همچنین راحتی کنترل جرثقیل است .
این پوش باتن اضطراری دارای مکانیزم چرخشی برای آزاد شدن پس از صدور فرمان است . جهت حرکت جرثقیل توسط دو عدد پوش باتن یا شستی فشاری که بر روی بدنه کلید تعبیه شده است تغییر مییابد . این کلید جرثقیل دارای دو جهت است که به طور پیش فرض برای کنترل جرثقیل در دو جهت اصلی بالا و پایین طراحی شده است . این کلید برای صدور فرمان تغییر جهت جرثقیل برای هر یک از پوشباتنهای خود دارای یک کنتاکت باز (NO : Normally Open) است که با فشرده شدن پوش باتن وصل شده و جریان برق را به موتور جرثقیل هدایت میکند . همچنین یک جفت کنتاکت بسته برای شستی اضطراری در نظر گرفته شده است . کنتاکتهای باز در درون کلید با ارقام 13 و 14 کنتاکت بسته با ارقام 11 و 12 مشخص شدهاند . اینترلاک درونی بین هر جفت کنتاکت در این کلیدها مکانیکی میباشد . عملکرد این نوع کلید جرثقیل از نظر سرعت وصل و قطع به صورت آرام است که بتوانبه راحتی حرکت جرثقیل را کنترل نمود .
ترمینالهای این کلید که برای اتصال سیمها مورد استفاده قرار میگیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیمها بهره میگیرند . این ترمینالها دارای اندازههای مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینالهایی که برای اتصال سیم بدون سرسیم مورد استفاده قرار میگیرند 1×0.5 تا 1×2.5 میلیمتر مربع و اندازه ترمینالهای مورد استفاده برای اتصال سیمهای با سرسیم 1×0.5 تا 2×1.5 میباشد . اتصال این نوع کلید با جرثقیل از طریق کابل برقرار میشود . این کلید دارای درپوش لاستیکی برای ورود کابل است که به صورت پلکانی برای کابلهای با قطر 8 تا 26 میلیمتر دارای ظرفیت میباشد .
جریان حرارتی معمولی در این کلید 10 آمپر میباشد . ولتاژ عایقی نامی این نوع کلید جرثقیل 600 ولت است که عدم شکست عایقی تا این مقدار را تضمین میکند . این وسیله از نظر حفاظت اضافه ولتاژ در کلاس 2 قرار دارد . به این معنی که در رده حفاظت اضافه ولتاژ برای دستگاههای نصب ثابت با ولتاژهای سیستمهای تکفاز یا خانگی و … قرار میگیرند . حداکثر مقاومت بین ترمینالهای این کلید 25 مگا اهم است .
دوام مکانیکی کلید جرثقیل XACA2713 تعداد 1 میلیون سیکل است . به این معنی که تا 1 میلیون دفعه قطع و وصل شستیهای آن قابل استفاده بوده و آسیبی نخواهد دید . دمای محیط در شرایط کار یا عملیاتی این وسیله باید بین 25- درجه تا 70+ درجه سانتیگراد و دمای محیط برای نگهداری آن باید بین 40- تا 70+ درجه سانتیگراد باشد .
این کلید جرثقیل در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید میشوند . درجه حفاظت IP65 برای محافظت این وسیله برقرار است . از نظر حفاظت در برابر تنشهای مکانیکی مانند ضربات ، پارگی و … نیز دارای درجهبندی IK08 میباشد .
