کلید جرثقیل چهار ‌دکمه تک ‌سرعت اشنایدر XACA471

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

4,280,000تومان

ویدیو محصول

توضیحات محصول

ویژگي‌های فنی کلید جرثقیل اشنایدر کد XACA471

  • اهداف و کاربرد

کلیدهای جرثقیل اشنایدر کد XACA471 از جمله کلیدهای فرمان در صنعت برق می‌باشند. از کلید جرثقیل برای راه اندازی، کنترل و توقف انواع جرثقیل‌های سقفی، آویزان، بالابرهای ساختمانی و … استفاده می‌شود که از طریق یک کابل به جرثقیل وصل می‌شوند.

این کلیدها معمولا روی تابلو، دیوار و یا حتی در مجاورت خود بالابر یا جرثقیل (بسته به نیاز و شرایط و نوع جرثقیل) تعبیه شده و فرمان کنترل دستگاه از این نقطه صادر می‌شود.

کلید جرثقیل کد XACA471 در صنعت بانام مخفف XACA شناخته می‌شوند. این نوع کلید جرثقیل برای کنترل حرکت انواع جرثقیل‌های تک‌سرعته به کار گرفته می‌شود.

از موارد استفاده این نوع کلید برای کنترل حرکت انواع جرثقیل‌های سقفی، جرثقیل‌های برجی، بالابرهای ثابت و … اشاره کرد.

  • مشخصات شستی‌ها و بدنه

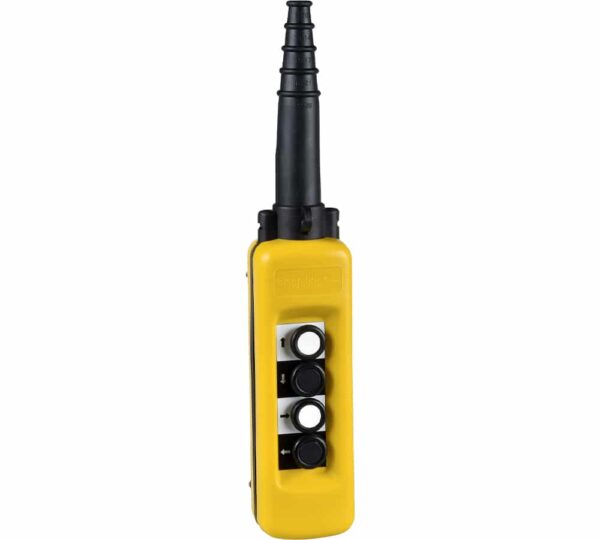

در این کلید جرثقیل جهت حرکت جرثقیل توسط چهار عدد پوش باتن یا شستی فشاری که بر روی بدنه کلید تعبیه شده است تغییر می‌یابد. این کلید جرثقیل دارای چهار جهت است که جرثقیل را در چهار جهت اصلی بالا، پایین، راست و چپ حرکت می‌دهد.

قاب یا بدنه این کلید از جنس پلی پروپیلن بوده و دارای رنگ زرد است.

  • کنتاکت‌ها و ترمینال‌ها

کلید جرثقیل XACA471 برای صدور فرمان تغییر جهت جرثقیل برای هر یک از پوش‌باتن‌های خود دارای یک کنتاکت باز (NO: Normally Open) است که با فشرده شدن پوش باتن وصل شده و جریان برق را به موتور جرثقیل هدایت می‌کند. این کنتاکت‌ها در درون کلید با ارقام 13 و 14 مشخص شده‌اند. اینترلاک درونی بین هر جفت کنتاکت در این کلیدها مکانیکی می‌باشد.

عملکرد این نوع کلید جرثقیل از نظر سرعت وصل و قطع به صورت آرام است که بتوانبه راحتی حرکت جرثقیل را کنترل نمود.

ترمینال‌های این کلید که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • اتصال و ارتباطات

ارتباط این نوع کلید با جرثقیل از طریق کابل برقرار می‌شود. این کلید دارای درپوش لاستیکی برای ورود کابل است که به صورت پلکانی برای کابل‌های با قطر 8 تا 26 میلی‌متر دارای ظرفیت می‌باشد.

  • مشخصات ولتاژ و جریان و مقاومت

جریان حرارتی محصور شده معمولی در این کلید 10 آمپر می‌باشد.

ولتاژ عایقی نامی کلید جرثقیل XACA471 برابر 600 ولت است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این وسیله از نظر حفاظت اضافه ولتاژ در کلاس 2 قرار دارد. به این معنی که در رده حفاظت اضافه ولتاژ برای دستگاه‌های نصب ثابت با ولتاژهای سیستم‌های تک‌فاز یا خانگی و … قرار می‌گیرند.

حداکثر مقاومت بین ترمینال‌های این کلید 25 مگا اهم است.

  • دوام و طول عمر

دوام مکانیکی کلید جرثقیل XACA471 تعداد 1,000,000 سیکل است. به این معنی که تا 1,000,000 دفعه قطع و وصل شستی‌های آن قابل استفاده بوده و آسیبی نخواهد دید.

  • مشخصات حفاظتی و نگهداری

دمای محیط در شرایط کار یا عملیاتی این وسیله باید بین 25- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای نگهداری آن باید بین 40- تا 70+ درجه سانتی‌گراد باشد.

کلید جرثقیل اشنایدر کد XACA471 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌ حفاظت IP65 برای محافظت این وسیله برقرار است.

 از نظر حفاظت در برابر تنش‌های مکانیکی مانند ضربات، پارگی و … نیز دارای درجه‌بندی IK08 می‌باشد.

سوالات متداول

اطلاعات کلی

رنگ

زرد

جزییات محصول

رنج محصول

Harmony XAC

نوع قطعه

کلید جرثقیل

سری محصول

XACA

نوع ایستگاه کنترلی

دوبل مجزا

نوع مدار الکتریکی

مدار فرمان/کنترل

جنس بدنه

پلی‌پروپیلن

تیپ بدنه

یکپارچه آماده استفاده

کاربرد ایستگاه کنترل/فرمان

کنترل موتور تک سرعته

ترکیب ایستگاه کنترل/فرمان

4 پوش باتن

نوع شستی کنترل

شستی اول ، 1 عدد کنتاکت نرمال باز ، بالا/کند

,

شستی چهارم ، 1 عدد کنتاکت نرمال باز ، چپ/کند

,

شستی دوم ، 1 عدد کنتاکت نرمال باز ، پایین/کند

,

شستی سوم ، 1 عدد کنتاکت نرمال باز ، راست/کند

قابلیت انطباق پذیری محصول

کنتاکت ZB2BE101 برای هر جهت

اینترلاک مکانیکی

دارای اینترلاک مکانیکی بین هر دو جفت کنتاکت

رنگ

زرد

روش اتصال

ترمینال پیچی

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60204-32

,

EN/IEC 60947-5-1

,

UL 508

گواهی استاندارد محصول

CCC

,

GOST

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

25- الی 70 درجه سانتی‌گراد

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2

استاندارد IP

IP65

سیکل کاری مکانیکی

1 میلیون سیکل

ورودی کابل

درپوش لاستیکی با ورودی پله‌ای سایز 8 الی 26 میلی‌متر

جریان قابل عبور از محفظه

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

عملکرد کنتاکت

قطع آهسته

حداکثر مقاومت الکتریکی بین ترمینال‌ها

25 مگا اهم

حفاظت اتصال کوتاه

10 آمپر

میزان نیروی فشاری برای عملکرد

10 نیوتن

توان کاری نامی

40 وات

وزن

625 گرم

تعداد در جعبه

1 عدد

تعداد در کارتن

48 عدد
