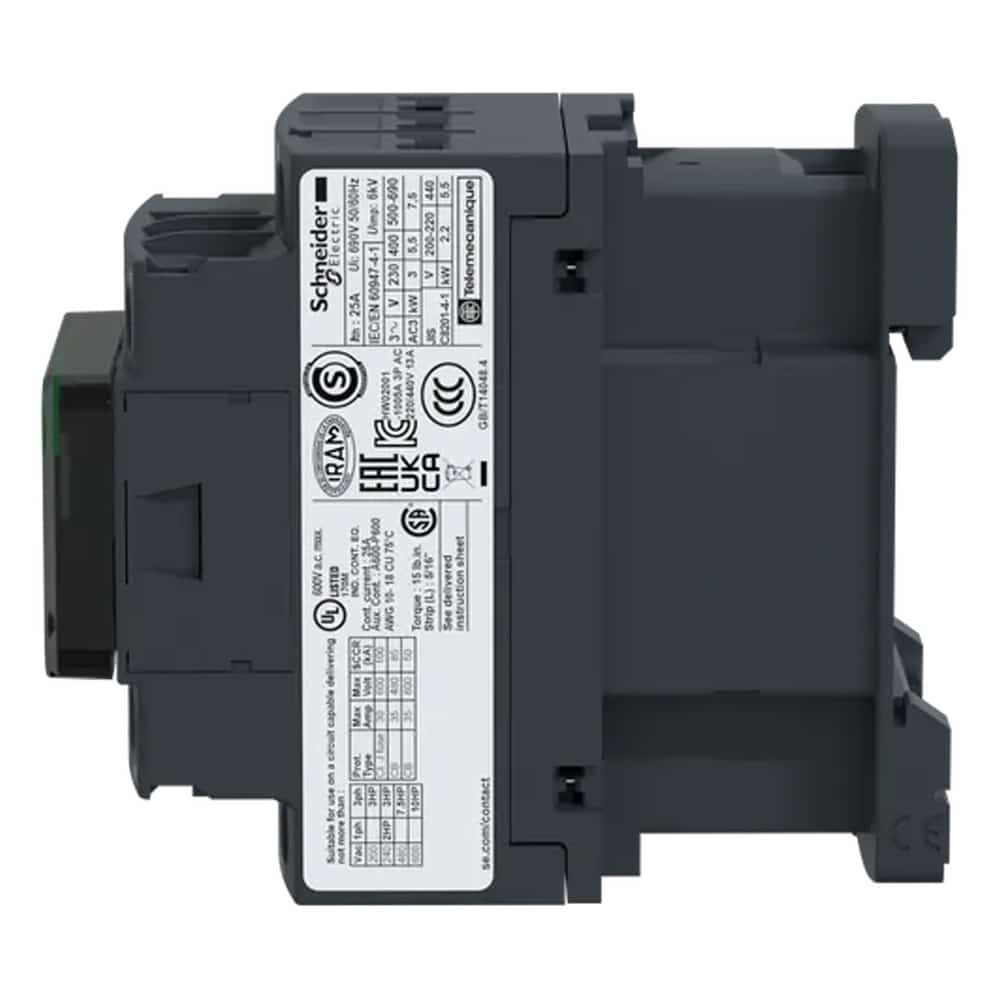

کنتاکتور سه پل 12 آمپر 110 ولت AC اشنایدر LC1D12F7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

921,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D12F7

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D12F7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-4, AC-3, AC-1, AC-3e کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان و فرکانس

کنتاکتور LC1D12F7 در ولتاژ کنترل 110 ولت AC قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی برای مدار فرمان و قدرت 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 6 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D12F7 با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 12 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 25 آمپر قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 25 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

حداقل جریان سوئیچینگ این کنتاکتور برابر 5 میلی‌آمپر و حداقل ولتاژ سوئیچینگ آن 17 ولت می‌باشد.

  • مشخصات امپدانس

امپدانس متوسط کنتاکتور LC1D12F7 در جریان حرارتی 25 آمپر و فرکانس 50 هرتز برابر 2.5 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

کنتاکتور LC1D12F7 برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 3 کیلو‌ وات تا 7.5 کیلو وات و یا از 0.5 اسب بخار تا 10 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

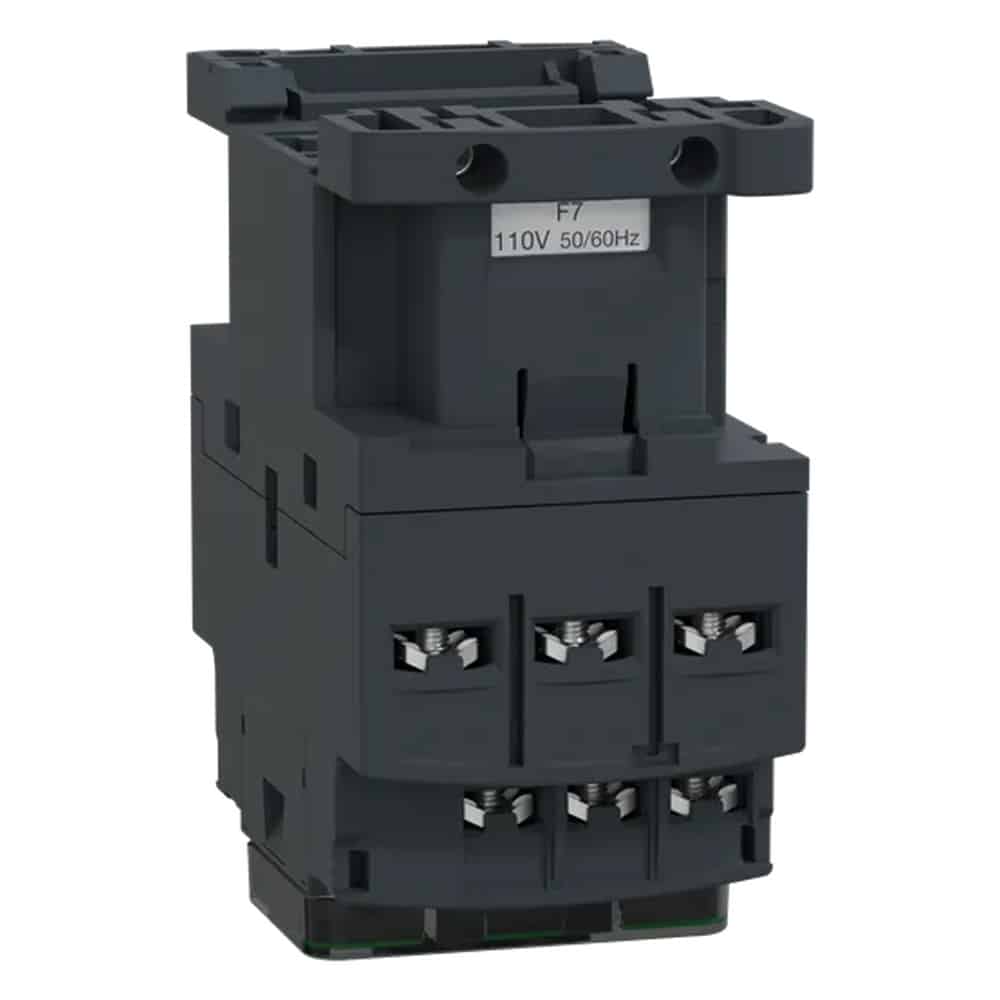

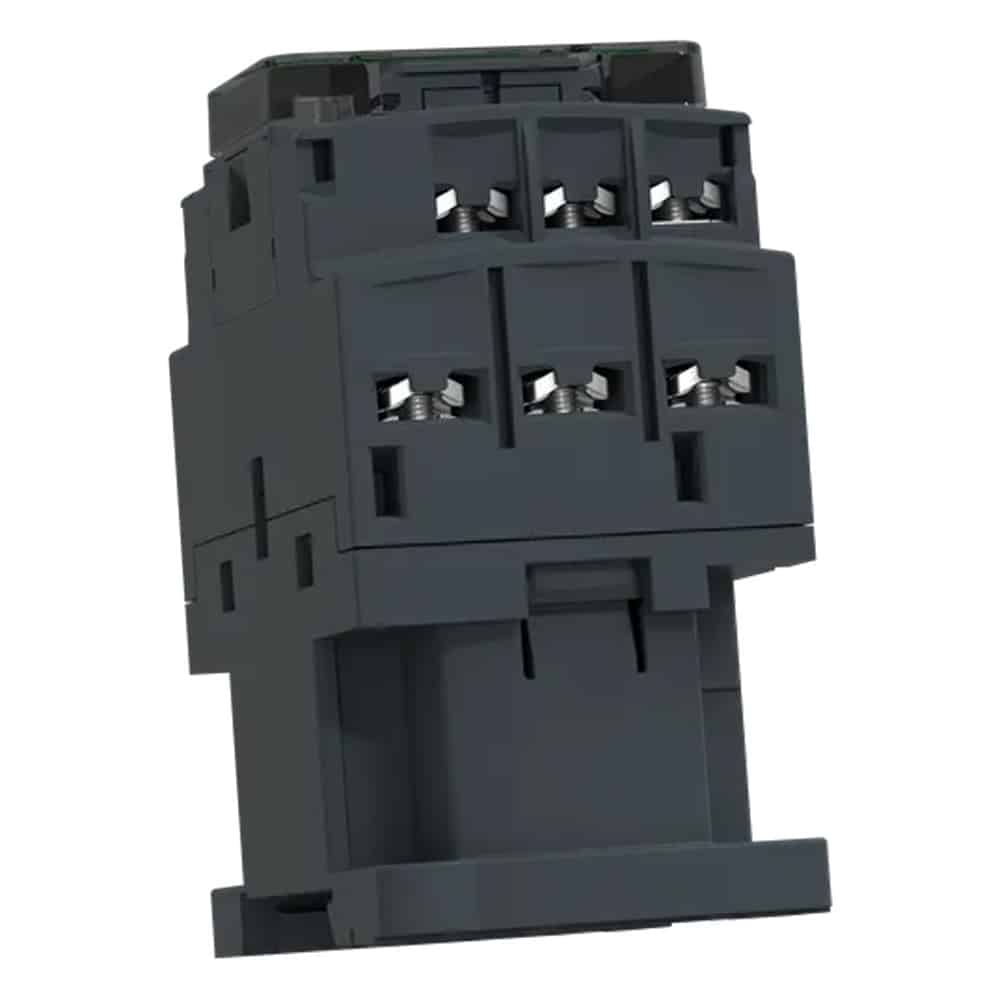

کنتاکتور LC1D12F7 دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1، L2، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1، T2 و T3 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی آن به واسطه کلاس عایقی مناسب، بالای 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 4 تا 19 میلی‌ثانیه برای باز کردن و 12 تا 22 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری کنتاکتور LC1D12F7 برابر 3600 سیکل/ ساعت است.

دوام مکانیکی کنتاکتور LC1D12F7 برابر 15 میلیون سیکل و دوام الکتریکی آن برای دسته AC-1  برابر 800 هزار سیکل و برای AC-3 و AC-3e برابر 2 میلیون سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1D12F7 بین 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D12F7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D12F7 برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

جزییات محصول

نوع محصول

نوع محصول

نام کوتاه

LC1D

کاربرد

بار اهمی

دسته بندی کاربردی

AC-3
AC-4
AC-1
AC-3e

پل

3 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 690 ولت AC در 25 تا 400 هرتز
مدار قدرت: حداکثر 300 ولت DC

جریان نامی

25 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-1 برای مدار قدرت
12 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-3 برای مدار قدرت
12 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-3e برای مدار قدرت

توان موتور بر حسب کیلووات

3 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3)
5.5 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3)
5.5 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3)
7.5 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3)
7.5 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3)
3.7 کیلووات در 400 ولت AC، 60/50 هرتز (AC-4)
3 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3e)
5.5 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3e)
5.5 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3e)
7.5 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3e)
7.5 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3e)

توان موتور بر حسب اسب بخار

0.5 اسب‌بخار در 115 ولت AC ، 60/50 هرتز، برای موتورهای تک فاز
2 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای تک فاز
3 اسب‌بخار در 205/200 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
3 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
7.5 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
10 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز

کد سازگاری

LC1D

کنتاکت‌ها

3 کنتاکت نرمال باز

تیپ کنتاکت

M2

کاور محافظ

دارد

جریان حرارتی در هوای آزاد عادی

25 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت
10 آمپر (60 درجه سانتی‌گراد) برای مدار فرمان

جریان موثر

250 آمپر در 440 ولت AC برای مدار قدرت مطابق با استاندارد IEC 60947
140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد 60947-5-1

قدرت قطع نامی

250 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

105 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
210 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
30 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
61 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
100 آمپر، 1 ثانیه، مدار فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان

رتبه بندی فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
40 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
25 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

2.5 میلی‌اهم، در جریان حرارتی 25 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

0.36 وات، AC-3
1.56 وات، AC-1
0.36 وات، AC-3e

ولتاژ عایقی نامی

مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL
مدار قدرت: 690 ولت مطابق با استاندارد IEC 60947-4-1

دسته بندی اضافه ولتاژ

دسته 3

درجه آلودگی

3

دوام الکتریکی

2 میلیون سیکل، 12 آمپر، AC-3، ولتاژ عملیاتی حداکثر 440 ولت
0.8 میلیون سیکل، 25 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت
2 میلیون سیکل، 12 آمپر، AC-3e، ولتاژ عملیاتی حداکثر 440 ولت

توان نگهدارنده مصرفی

7.5 ولت‌آمپر در 60 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)
7 ولت‌آمپر در 50 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)

محدودیت ولتاژ مدار کنترل

افت ولتاژ AC در 60/50 هرتز: 0.3 تا 0.6 ولتاژ کنترل (40- تا 60 درجه سانتی‌گراد)
ولتاژ عملیاتی AC در 50 هرتز: 0.8 تا 1.1 ولتاژ کنترل (40- تا 60 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60 هرتز: 0.85 تا 1.1 ولتاژ کنترل (40- تا 60 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60/50 هرتز: 1 تا 1.1 ولتاژ کنترل (60 تا 70 درجه سانتی‌گراد)

نرخ بهره برداری حداکثری

3600 سیکل/ساعت در 60 درجه سانتی‌گراد

کنتاکت‌های کمکی

1 باز + 1 بسته

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 مگااهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

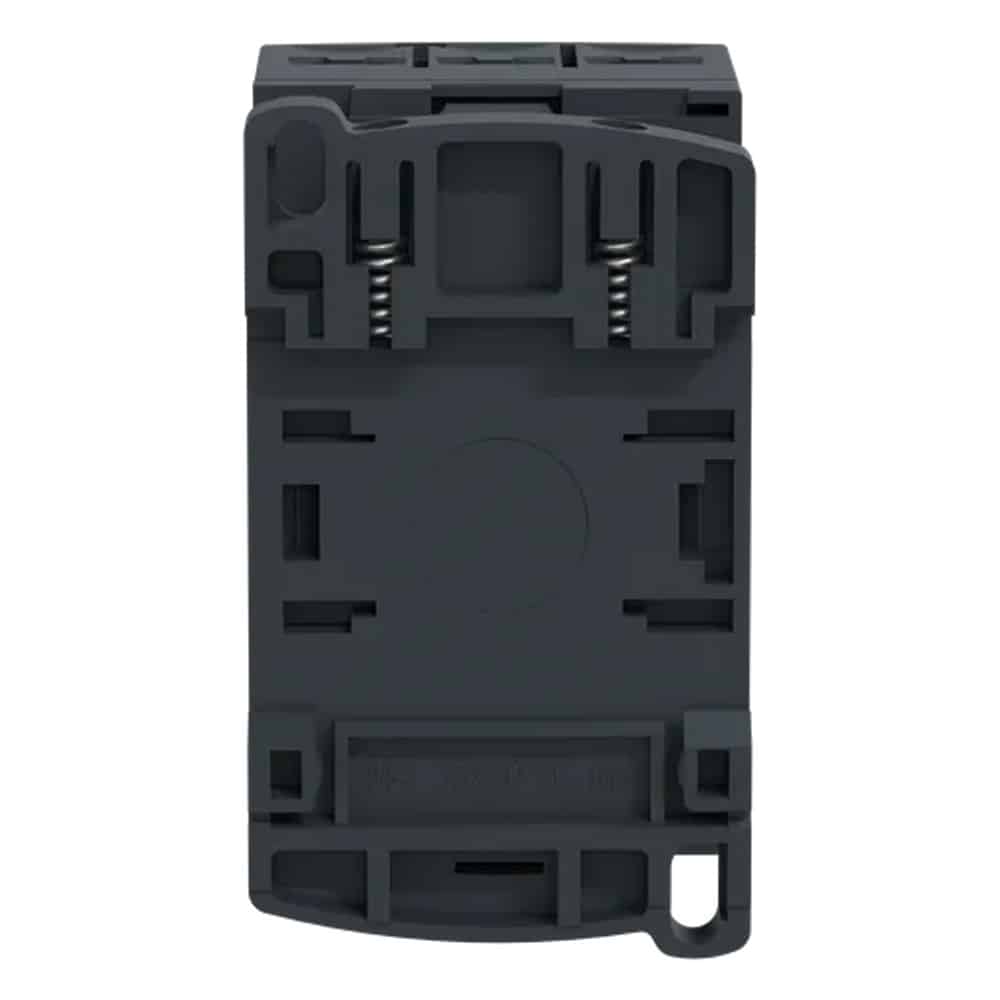

تکیه‌گاه نصب

ریل
پلیت

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

گواهینامه‌ها

CCC
BV
CSA
GL
UL
RINA
GOST
LROS (Lloyds register of shipping)
DNV
UKCA

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

استقامت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10 و IEC 60947-1

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت در برابر آتش

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

کندی شعله ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
لرزش در حالت بسته (4 Gn, 5…300 Hz)
ضربه در حالت باز (10 Gn for 11 ms)
ضربه درحالت بسته (15 Gn for 11 ms)

ارتفاع

77 میلی متر

عمق

86 میلی متر

وزن خالص

0.325 کیلوگرم
