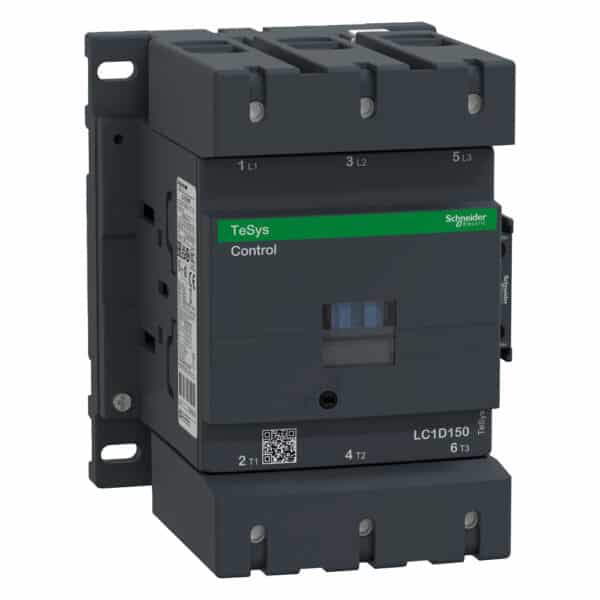

کنتاکتور سه پل 150 آمپر 110 ولت AC اشنایدر LC1D150F7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

15,200,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D150F7

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D150F7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-4, AC-3, AC-1, AC-3e کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1D150F7 در سیستم برق متناوب در ولتاژ 110 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 1000 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 1000 ولت و طبق استاندارد IEC 60947-1 برای مدار فرمان برابر 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 8 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D150F7 با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 150 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 200 قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 200 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

  • امپدانس

امپدانس متوسط کنتاکتور LC1D150F7 در جریان حرارتی 200 آمپر و فرکانس 50 هرتز برابر 0.6 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

کنتاکتور LC1D150F7 برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 22 کیلو‌ وات تا 100 کیلو وات و یا از 40 اسب بخار تا 125 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

کنتاکتور LC1D150F7 دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1، L2، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1، T2 و T3 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 40 تا 75 میلی‌ثانیه برای باز کردن و 20 تا 35 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری برای کنتاکتور LC1D150F7 برابر  1200 سیکل در ساعت است.

دوام مکانیکی کنتاکتور LC1D150F7 برابر 8 میلیون سیکل و دوام الکتریکی آن برای دسته AC-1  برابر 1 میلیون سیکل و برای AC-3 و AC-3e برابر 850 هزار سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1D150F7 از 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D150F7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D150F7 برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

جزییات محصول

نوع محصول

کنتاکتور

کاربرد

کنترل موتور

دسته بندی کاربردی

AC-4
AC-3
AC-1
AC-3e

پل

3 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 1000 ولت AC در 25 تا 400 هرتز
مدار قدرت: حداکثر 300 ولت DC

جریان نامی

200 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-1، مدار قدرت
150 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3، مدار قدرت
150 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3e، مدار قدرت

ولتاژ مدار کنترل

110 ولت AC

توان موتور (کیلووات)

40 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3)
75 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3)
80 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3)
90 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3)
100 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3)
75 کیلووات در 1000 ولت AC، 60/50 هرتز (AC-3)
22 کیلووات در 400 ولت AC، 60/50 هرتز (AC-4)
40 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3e)
75 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3e)
80 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3e)
90 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3e)
100 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3e)
75 کیلووات در 1000 ولت AC، 60/50 هرتز (AC-3e)

توان موتور (اسب بخار)

40 اسب‌بخار در 208/200 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
50 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
100 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
125 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز

کد سازگاری

LC1D

کنتاکت‌ها

3 کنتاکت نرمال باز

سازگاری کنتاکت

M13

کاور محافظ

دارد

جریان حرارتی در هوای آزاد عادی

200 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
1660 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

قدرت قطع نامی

1400 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

250 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
580 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
1200 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
1400 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
100 آمپر، 1 ثانیه، مدار فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان

رتبه بندی فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان
315 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
250 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

0.6 میلی‌اهم، در جریان حرارتی 200 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

24 وات AC-1
13.5 وات AC-3
13.5 وات AC-3e

ولتاژ عایقی نامی

مدار قدرت: 1000 ولت مطابق با استاندارد IEC 60947-4-1
مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL

دسته بندی اضافه ولتاژ

دسته 3

درجه آلودگی

3

ولتاژ ضربه

8 کیلوولت مطابق با استاندارد IEC 60947

سطح قابلیت اطمینان ایمنی

B10d: 1369863 سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20000000 سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام مکانیکی

8 میلیون سیکل

دوام الکتریکی

0.85 میلیون سیکل، 150 آمپر، AC-3، ولتاژ عملیاتی حداکثر 440 ولت
1 میلیون سیکل، 200 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت
0.85 میلیون سیکل، 150 آمپر، AC-3e، ولتاژ عملیاتی حداکثر 440 ولت

نوع مدار کنترل

AC در 60/50 هرتز

تکنولوژی بوبین

محدودکننده دیودی داخلی پیک دوطرفه

محدودیت ولتاژ مدار کنترل

افت ولتاژ AC در 60/50 هرتز: 0.3 تا 0.5 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد)
ولتاژ عملیاتی AC در 60/50 هرتز: 0.8 تا 1.15 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60/50 هرتز: 1 تا 1.15 ولتاژ کنترل (55 تا 70 درجه سانتی‌گراد)

توان هجومی

280 تا 350 ولت‌آمپر در 60 هرتز، ضریب توان 0.9، (20 درجه سانتی‌گراد)
280 تا 350 ولت‌آمپر در 50 هرتز، ضریب توان 0.9، (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

2 تا 18 ولت‌آمپر در 60 هرتز، ضریب توان 0.9، (20 درجه سانتی‌گراد)
2 تا 18 ولت‌آمپر در 50 هرتز، ضریب توان 0.9، (20 درجه سانتی‌گراد)

تلفات حرارتی

3 تا 4.5 وات در 60/50 هرتز

سیکل عملکرد

40 تا 75 میلی‌ثانیه برای باز کردن
20 تا 35 ثانیه برای بستن

نرخ بهره برداری حداکثری

1200 سیکل/ساعت در 60 درجه سانتی‌گراد

کنتاکت‌های کمکی

1 باز + 1 بسته

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 مگااهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

تکیه‌گاه نصب

پلیت
ریل

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

گواهینامه‌ها

CCC
GOST
DNV
UL
LROS (Lloyds register of shipping)
BV
GL
RINA
CSA
UKCA
CE

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

استقامت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت در برابر آتش

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
لرزش در حالت بسته (4 Gn, 5…300 Hz)
ضربه در حالت باز (6 Gn for 11 ms)
ضربه درحالت بسته (15 Gn for 11 ms)

ارتفاع

158 میلی متر

عرض

120 میلی متر

عمق

136 میلی متر

وزن خالص

2.5 کیلوگرم
