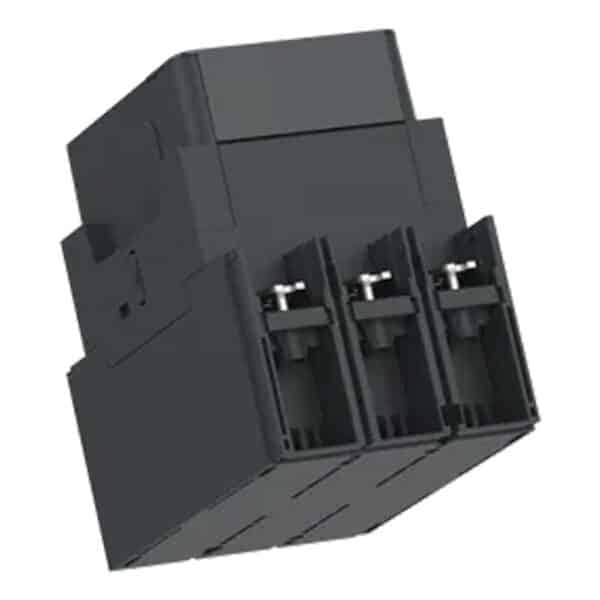

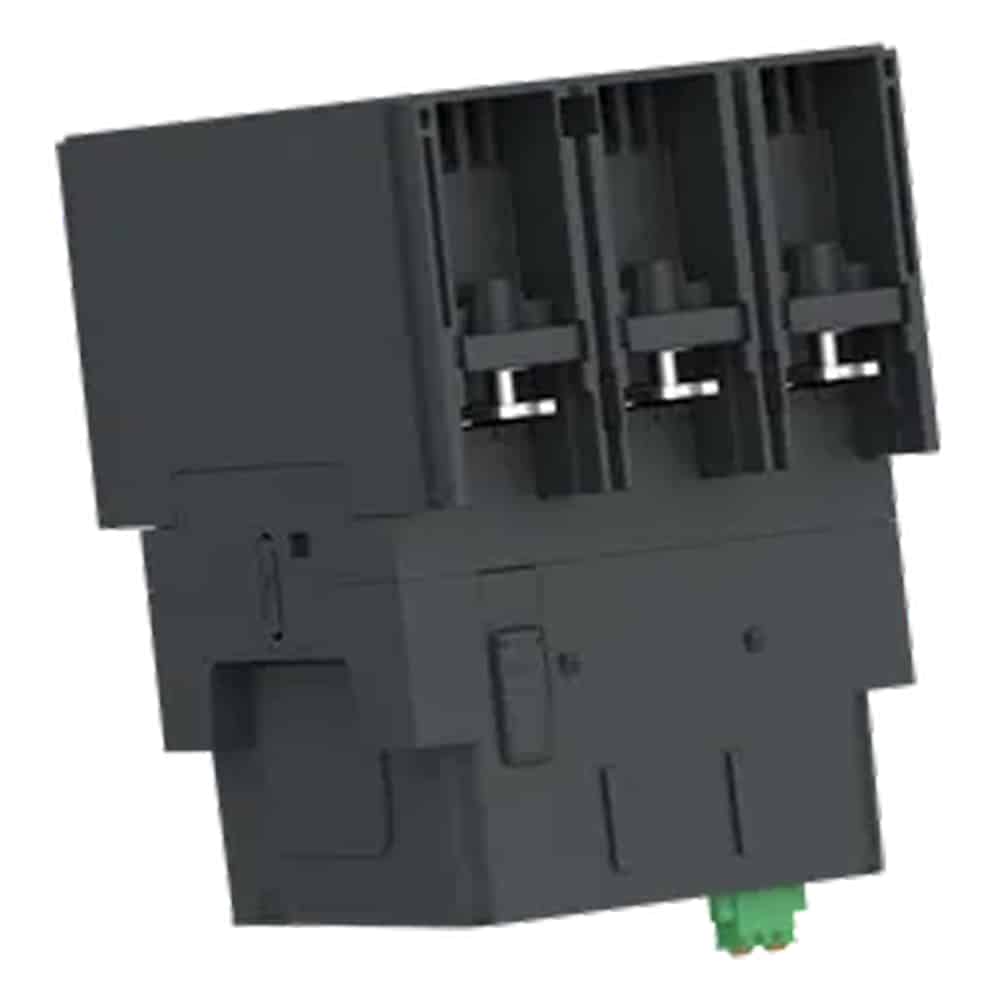

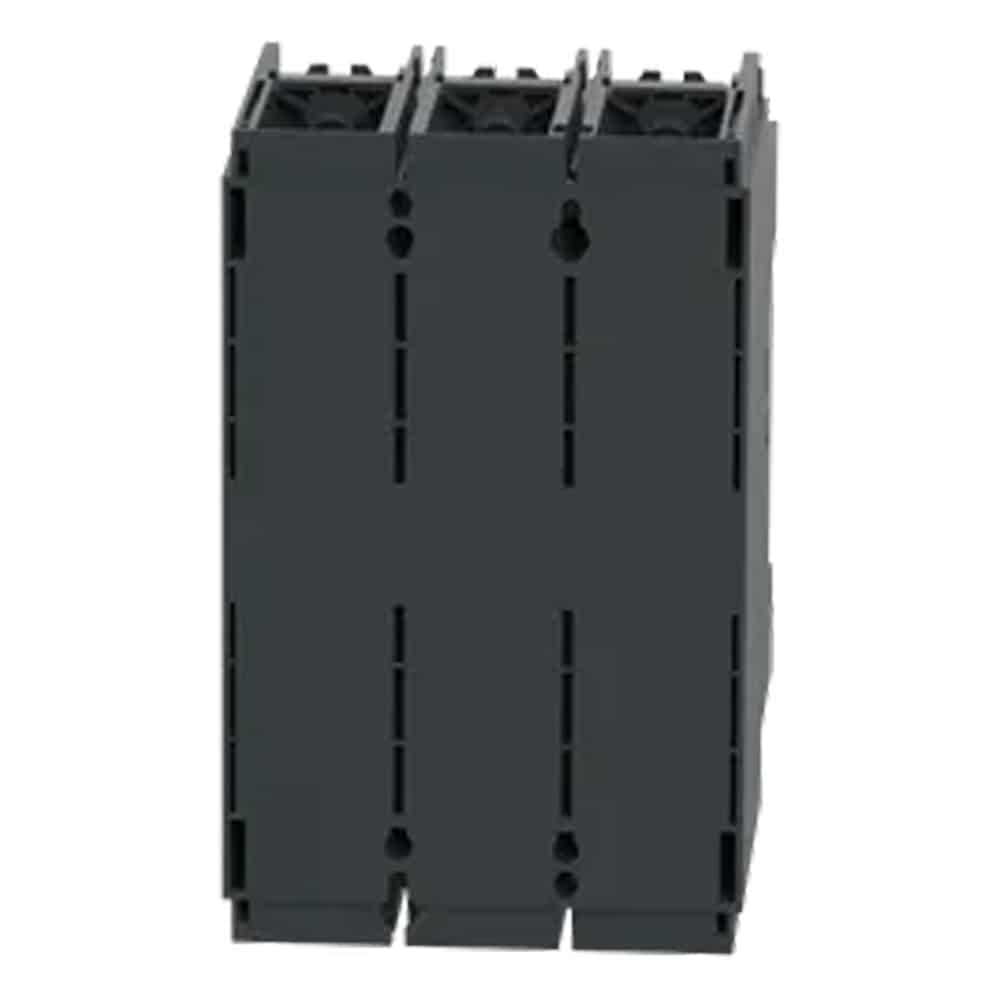

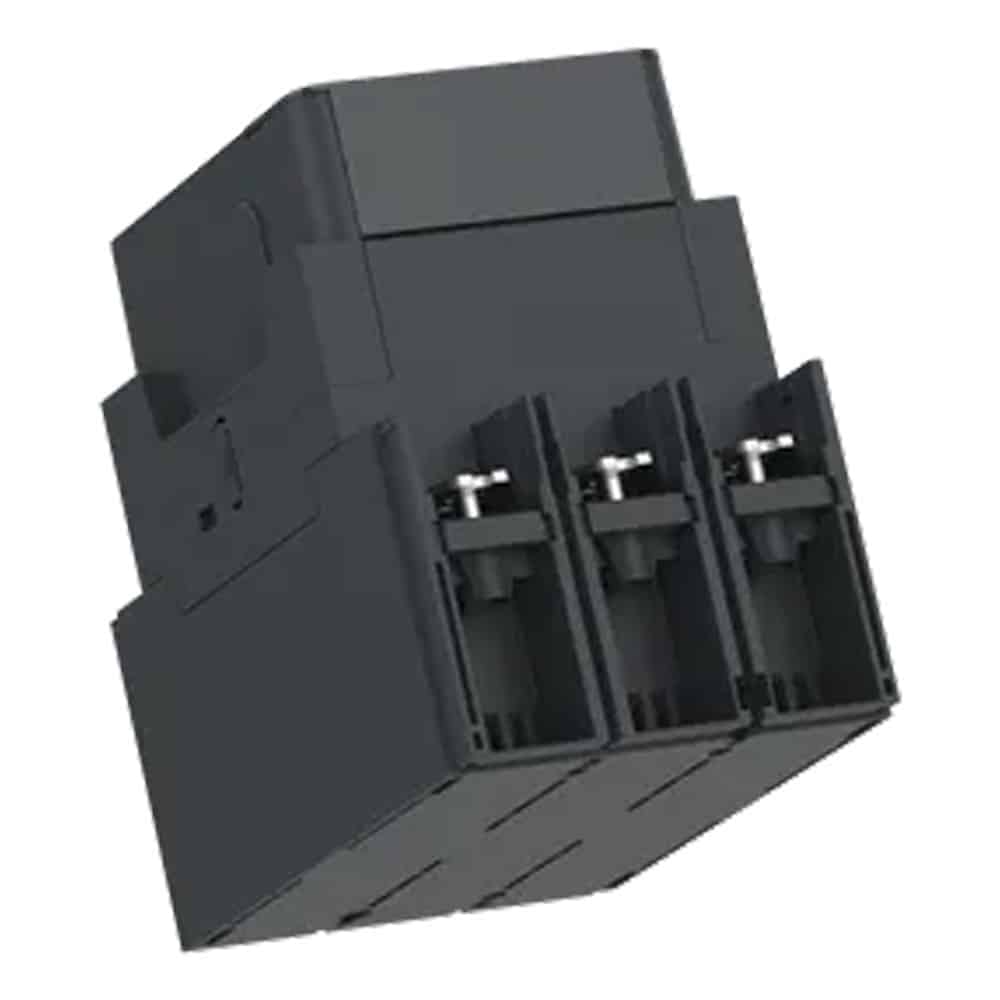

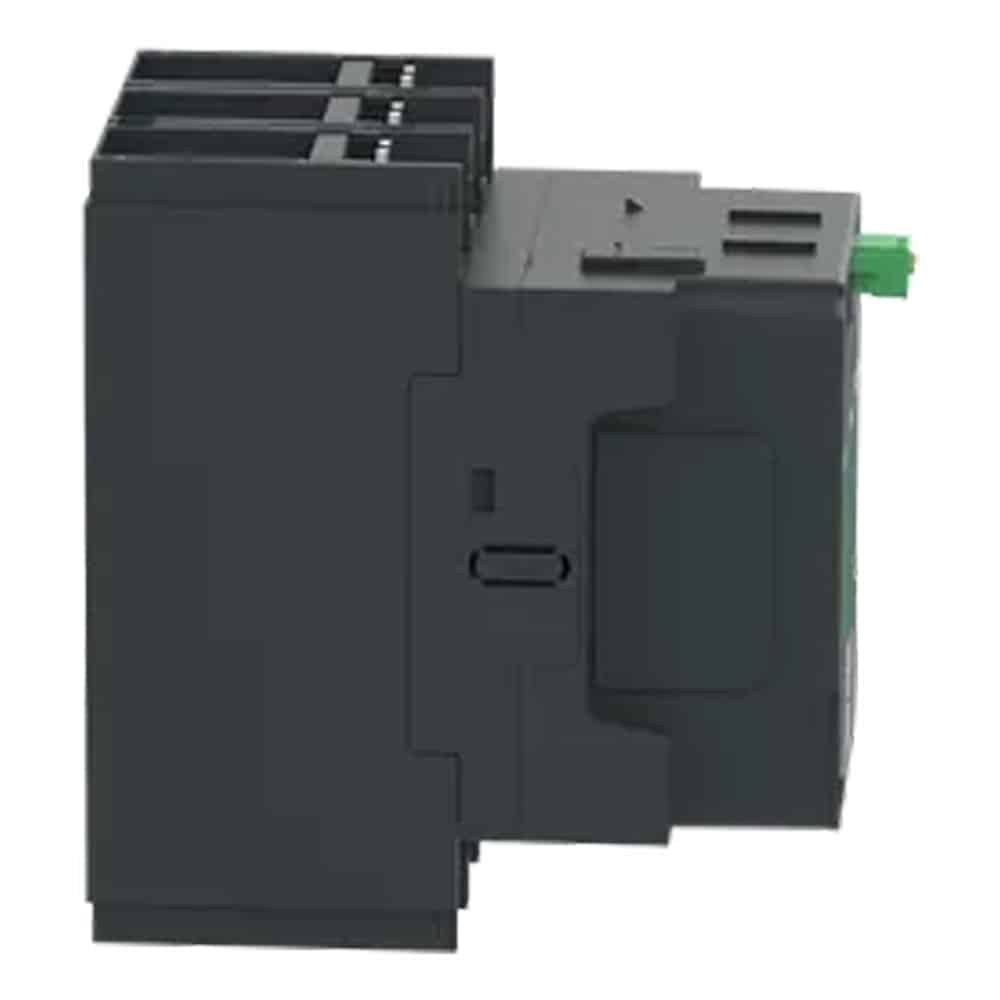

کنتاکتور سه پل 330 آمپر فشارقوی AC/DC اشنایدر LC1G330KUEN

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

37,100,000تومان

ویدیو محصول

توضیحات محصول

سوالات متداول

جزییات محصول

رنج سازگاری

TeSys Giga

نوع محصول

کنتاکتور

نام کوتاه

LC1G

کاربرد

سوئیچ قدرت
کنترل مدار

دسته بندی کاربردی

AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6b
AC-8a
AC-8b
DC-1
DC-3
DC-5

پل

3 پل

ولتاژ عملیاتی نامی

حداکثر 1000 ولت AC در 60/50 هرتز
حداکثر 460 ولت DC

جریان نامی

440 آمپر (40 درجه سانتی‌گراد) در حداکثر 1000 ولت AC-1
330 آمپر (60 درجه سانتی‌گراد) در حداکثر 440 ولت AC-3

ولتاژ مدار کنترل

100 تا 250 ولت AC در 60/50 هرتز
100 تا 250 ولت DC

محدودیت ولتاژ مدار کنترل

ولتاژ عملیاتی: 0.8 تا 1.1 ولتاژ کنترل (60 درجه سانتی‌گراد)
افت ولتاژ: 0.1 تا 0.45 ولتاژ کنترل (60 درجه سانتی‌گراد)

ولتاژ ضربه

8 کیلوولت

جریان حرارتی در هوای آزاد عادی

440 آمپر در 40 درجه سانتی‌گراد

قدرت قطع نامی

2940 آمپر در 440 ولت

جریان کوتاه مدت قابل تحمل نامی

2.65 کیلوآمپر – 10 ثانیه
1.8 کیلوآمپر – 30 ثانیه
1.3 کیلوآمپر – 1 دقیقه
0.9 کیلوآمپر – 3 دقیقه
0.75 کیلوآمپر – 10 دقیقه

رتبه بندی فیوز مرتبط

400 آمپر، فیوز aM در حداکثر 440 ولت برای موتور
250 آمپر، فیوز aM در حداکثر 690 ولت برای موتور
500 آمپر، فیوز gG در حداکثر 690 ولت

امپدانس متوسط

0.000144 اهم

ولتاژ عایقی نامی

1000 ولت

تلفات توان در هر پل

30 وات، AC-1، جریان حرارتی 440 آمپر
16 وات، AC-3، جریان حرارتی 330 آمپر

کد سازگاری

LC1G

کنتاکت‌های قدرت

3 کنتاکت نرمال باز

توان موتور (کیلووات)

90 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3e)
160 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3e)
160 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3e)
185 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3e)
200 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3e)
220 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3e)
185 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-3e)
90 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3)
160 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3)
160 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3)
200 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3)
200 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3)
220 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3)
185 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-3)
90 کیلووات در 230 ولت AC در 60/50 هرتز (AC-4)
160 کیلووات در 400 ولت AC در 60/50 هرتز (AC-4)
160 کیلووات در 415 ولت AC در 60/50 هرتز (AC-4)
185 کیلووات در 440 ولت AC در 60/50 هرتز (AC-4)
200 کیلووات در 500 ولت AC در 60/50 هرتز (AC-4)
220 کیلووات در 690 ولت AC در 60/50 هرتز (AC-4)
185 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-4)

توان موتور (اسب بخار)

100 اسب‌بخار در 208/200 ولت AC ، 60/50 هرتز
125 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز
250 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز
300 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز

جریان موثر قدرت قطع

3830 آمپر در 440 ولت

تکنولوژی بوبین

محدودکننده داخلی پیک دوطرفه

دوام مکانیکی

8 میلیون سیکل

توان هجومی AC

700 ولت‌آمپر

توان هجومی DC

645 وات

توان نگهدارنده مصرفی AC

15.0 ولت‌آمپر

توان نگهدارنده مصرفی DC

9.1 وات

طول سیکل عملکرد

40 تا 70 میلی‌ثانیه برای بستن
15 تا 50 میلی‌ثانیه برای باز کردن

نرخ بهره برداری حداکثری

600 سیکل/ ساعت AC-3
600 سیکل/ساعت AC-3e
300 سیکل/ساعت AC-1
150 سیکل/ساعت AC-4

تکیه‌گاه نصب

پلیت (صفحه یا دیوار)

استانداردها

EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1

گواهینامه‌ها

CB Scheme
CCC
cULus
EAC
CE
UKCA
EU-RO-MR by DNV-GL

ارتفاع

225 میلی متر

عرض

140 میلی متر

عمق

226 میلی متر

وزن خالص

7.5 کیلوگرم

درجه حفاظت IP

IP2X برای وجه جلو با پوشش طبق استاندارد IEC 60529
IP2X برای وجه جلو با پوشش مطابق با استاندارد VDE 0106

دمای محیط برای بهره برداری

25- تا 60 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

60- تا 80 درجه سانتی‌گراد

استحکام مکانیکی

در مقابل لرزش، 5 تا 300 هرتز، 2 gn در حالت باز
در مقابل لرزش، 5 تا 300 هرتز، 4 gn در حالت بسته
در مقابل ضربات، 10 gn، 11 میلی‌ثانیه در حالت باز
در مقابل ضربات، 15 gn، 11 میلی‌ثانیه در حالت بسته

رنگ

طوسی تیره

دمای مجاز هوای اطراف دستگاه

40- تا 70 درجه سانتی‌گراد تحت ولتاژ کنترل
