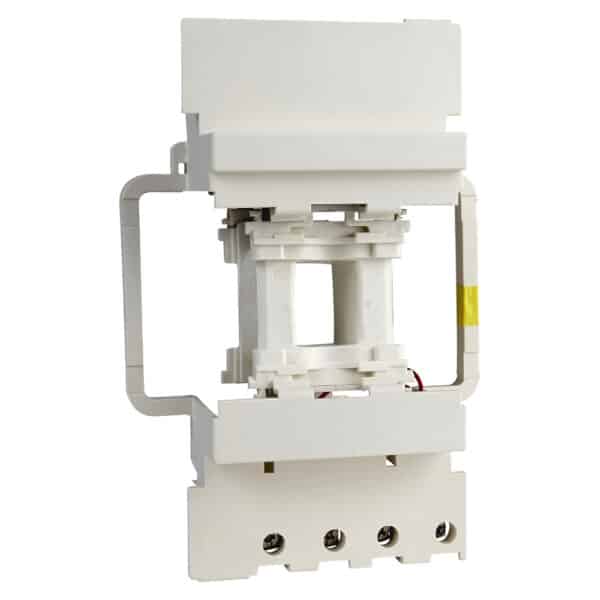

بوبین 220 ولت AC کنتاکتور D115 و D150 اشنایدر LX1D8M7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

5,290,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی بوبین کنتاکتور اشنایدر کد LX1D8M7

  • اهداف و کاربرد

بوبین کنتاکتور اشنایدر کد LX1D8M7 در واقع یک ماژول کنترل برای مصرف انرژی و افزایش پهنای باند ولتاژ در کنتاکتور است. این وسیله امکان عملکرد کنتاکتور در سیکل‌های پر تعداد در مدت زمان مشخص شده یک ساعت را فراهم می‌کند.

این بوبین در رنج TeSys تولید و عرضه می‌شود. این وسیله در صنعت با نام کوتاه LX1D8 شناخته می‌شود.

بوبین کنتاکتور اشنایدر کد LX1D8M7 فاقد تکنولوژی محدود کنندگی پیک دو طرفه ولتاژ به صورت داخلی می‌باشد.

  • مشخصات ولتاژ

بوبین کنتاکتور اشنایدر کد LX1D8M7 در برق AC قابلیت بهره برداری در ولتاژ 220 ولت را دارد. این دامنه ولتاژ برای مدار کنترل یا مدار فرمان تعیین شده است. محدوده دقیق ولتاژ عملیاتی این وسیله در 55 درجه سانتی‌گراد بین 0.8 تا 1.15 برابر ولتاژ اعمالی می‌باشد. افت ولتاژ نیز در بازه 0.3 تا 0.6 ولتاژ مدار کنترل در همین دما می‌باشد.

  • مشخصات توان

توان الکتریکی در این وسیله به صورت دو پارامتر مشخص شده است. 1- توان هجومی 2- توان نگهدارنده.

هر یک از پارامترهای ذکر شده برای دو فرکانس 50 و 60 هرتز مشخص شده است.

توان هجومی متناسب با جریان هجومی وصل شدن بار می‌باشد و به عبارتی حداکثر توانی است که هنگام وصل بار از این بوبین گرفته می‌شود. مقدار این توان در فرکانس 60 هرتز برابر 280 تا 350 ولت‌آمپر و در فرکانس 50 هرتز نیز در همین محدوده مشخص شده است. این مقادیر توان برای ضریب توان بار با مقدار 0.9 و با شرایط دمای 20 درجه سانتی‌گراد در نظر گرفته شده است.

توان نگهدارنده همان توان حداقلی است که بوبین وصل شده و بار راه‌اندازی می‌گردد. این توان نیز در هر دو فرکانس 50 و 60 هرتز مشخص شده است. توان نگهدارنده بوبین اشنایدر کد LX1D8M7 در فرکانس50 و 60 هرتز با ضریب توان 0.9 در بازه 2 تا 18 ولت‌آمپر در دمای 20 درجه سانتی‌گراد می‌باشد.

تلفات حرارتی در این وسیله نیز 3 تا 4.5 وات است.

  • سیکل عملکرد

بوبین کنتاکتور اشنایدر کد LX1D8M7 دارای قابلیت بهره‌برداری تا 1200 سیکل در ساعت بوده و از این نظر یکی از کارآمدترین قابلیت‌ها به شمار می‌رود. البته این نرخ عملکرد برای شرایط دمایی ثابت تا 60 درجه سانتی‌گراد در نظر گرفته شده است.

  • سازگاری

 سیم پیچ کد LX1D8M7 برای به کارگیری در محصولاتی که در رنج تولیدی و عملکردی TeSys  برای پیکربندی با بوبین‌های مختلف عرضه می‌شوند سازگاری دارد.

علاوه بر این به طور مشخص با کنتاکتورهای اشنایدر با کد مشخصه LC1D115 و LC1D150 قابل جایگذاری و بهره‌برداری است.

  • دوام و شرایط محیطی

سیم پیچ اشنایدر کد LX1D8M7 با توجه به ساختار و نوع مصرف مدار دارای 8 میلیون سیکل دوام مکانیکی است. این یعنی، بوبین تا 8 میلیون بار قطع و وصل بدون آسیب دیدگی قابلیت و خاصیت مکانیکی خود را حفظ خواهد کرد.

دمای مناسب محیط برای بهره برداری این وسیله بین 5- تا 60 درجه سانتی‌گراد تعیین شده است.

سوالات متداول

جزییات محصول

نوع محصول

سیم پیچ کنتاکتور

نام کوتاه

LX1D8

نوع مدار کنترل

مدار AC با فرکانس 60/50 هرتز

ولتاژ مدار کنترل

220 ولت AC

مقاومت متوسط

9895 اهم در 20 درجه سانتی‌گراد

اندوکتانس مدار بسته

210.72 هانری

سازگاری با محصولات

LC1D150
LC1D115

دوام مکانیکی

8 میلیون سیکل

نرخ بهره برداری حداکثری

1200 سیکل درساعت در 60 درجه سانتی‌گراد

تکنولوژی سیم پیچ

فاقد ماژول محدود کننده داخلی

محدودیت ولتاژ مدار کنترل

افت: 0.3 تا 0.6 ولتاژ کنترل در فرکانس 60/50 هرتز 55 درجه سانتی‌گراد
عملیاتی: 0.8 تا 1.15 ولتاژ کنترل در فرکانس 60/50 هرتز در 55 درجه سانتی‌گراد

توان هجومی بر حسب ولت‌آمپر

280 تا 350 ولت‌آمپر، 60 هرتز، ضریب توان 0.9 در 20 درجه سانتی‌گراد
280 تا 350 ولت‌آمپر، 50 هرتز، ضریب توان 0.9 در 20 درجه سانتی‌گراد

توان نگهدارنده مصرفی

2 تا 18 ولت‌آمپر، 60 هرتز، ضریب توان 0.9 در 20 درجه سانتی‌گراد
2 تا 18 ولت‌آمپر، 50 هرتز، ضریب توان 0.9 در 20 درجه سانتی‌گراد

تلفات حرارتی

3 تا 4.5 وات در 60/50 هرتز

دمای محیط برای بهره برداری

5- تا 60 درجه سانتی‌گراد
