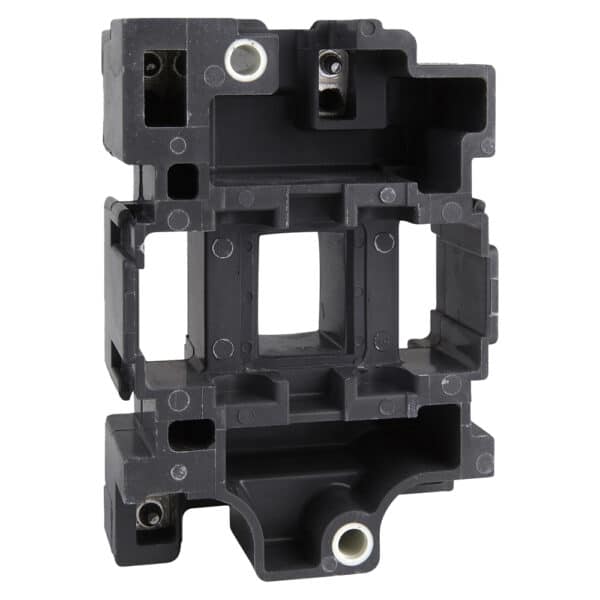

بوبین 220 ولت AC کنتاکتور D80 و D95 اشنایدر LX1D6M7

ویژگی‌های فنی بوبین کنتاکتور اشنایدر کد LX1D6M7

• اهداف و کاربرد

بوبین کنتاکتور اشنایدر کد LX1D6M7 در واقع یک ماژول کنترل برای مصرف انرژی و افزایش پهنای باند ولتاژ در کنتاکتور است. این وسیله امکان عملکرد کنتاکتور در سیکل‌های پر تعداد در مدت زمان مشخص شده یک ساعت را فراهم می‌کند.

این بوبین در رنج TeSys تولید و عرضه می‌شود. این وسیله در صنعت با نام کوتاه LX1D6 شناخته می‌شود.

بوبین کنتاکتور اشنایدر کد LX1D6M7 فاقد تکنولوژی محدود کنندگی پیک دو طرفه ولتاژ به صورت داخلی می‌باشد.

• مشخصات ولتاژ

بوبین کنتاکتور اشنایدر کد LX1D6M7 در برق AC قابلیت بهره برداری در ولتاژ 220 ولت را دارد. این دامنه ولتاژ برای مدار کنترل یا مدار فرمان تعیین شده است. محدوده دقیق ولتاژ عملیاتی این وسیله در 55 درجه سانتی‌گراد و فرکانس 50 هرتز بین 0.8 تا 1.1 ولتاژ اعمالی و در 60 هرتز بین 0.85 تا 1.1 ولتاژ مدار کنترل می‌باشد. افت ولتاژ نیز در بازه 0.3 تا 0.6 ولتاژ مدار کنترل در همین دما می‌باشد.

• مشخصات توان

توان الکتریکی در این وسیله به صورت دو پارامتر مشخص شده است. 1- توان هجومی 2- توان نگهدارنده.

هر یک از پارامترهای ذکر شده برای دو فرکانس 50 و 60 هرتز مشخص شده است.

توان هجومی متناسب با جریان هجومی وصل شدن بار می‌باشد و به عبارتی حداکثر توانی است که هنگام وصل بار از این بوبین گرفته می‌شود. مقدار این توان در فرکانس 60 هرتز برابر 245 ولت‌آمپر و در فرکانس 50 هرتز نیز در همین محدوده مشخص شده است. این مقادیر توان برای ضریب توان بار با مقدار 0.75 و با شرایط دمای 20 درجه سانتی‌گراد در نظر گرفته شده است.

توان نگهدارنده همان توان حداقلی است که بوبین وصل شده و بار راه‌اندازی می‌گردد. این توان نیز در هر دو فرکانس 50 و 60 هرتز مشخص شده است. توان نگهدارنده بوبین اشنایدر کد LX1D6M7 در فرکانس50 و 60 هرتز با ضریب توان 0.3 برابر 26 ولت‌آمپر در دمای 20 درجه سانتی‌گراد می‌باشد.

تلفات حرارتی در این وسیله نیز 6 تا 10 وات است.

• سیکل عملکرد

بوبین کنتاکتور اشنایدر کد LX1D6M7 دارای قابلیت بهره‌برداری تا 3600 سیکل در ساعت بوده و از این نظر یکی از کارآمدترین قابلیت‌ها به شمار می‌رود. البته این نرخ عملکرد برای شرایط دمایی ثابت تا 60 درجه سانتی‌گراد در نظر گرفته شده است.

• سازگاری

 سیم پیچ کد LX1D6M7 برای به کارگیری در محصولاتی که در رنج تولیدی و عملکردی TeSys  برای پیکربندی با بوبین‌های مختلف عرضه می‌شوند سازگاری دارد.

علاوه بر این به طور مشخص با کنتاکتورهای اشنایدر با کد مشخصه LC1D40 و LC1D50 و همچنین کنتاکتورهایLC1D65  تا LC1D95 قابل جایگذاری و بهره‌برداری است.

• دوام و شرایط محیطی

سیم پیچ اشنایدر کد LX1D6M7 با توجه به ساختار و نوع مصرف مدار دارای 4 میلیون سیکل دوام مکانیکی است. این یعنی، بوبین تا 4 میلیون بار قطع و وصل بدون آسیب دیدگی قابلیت و خاصیت مکانیکی خود را حفظ خواهد کرد.

دمای مناسب محیط برای بهره برداری این وسیله بین 5- تا 60 درجه سانتی‌گراد تعیین شده است.
