بی متال 4 الی 6 آمپر اشنایدر LRD10

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

800,000تومان

ویدیو محصول

توضیحات محصول

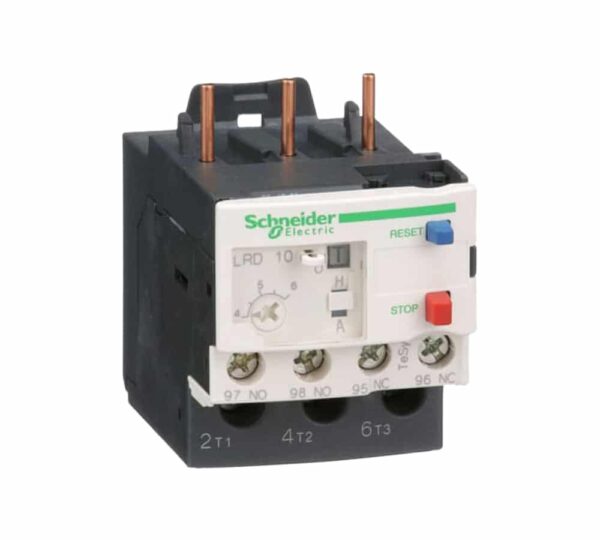

بی‌متال اشنایدر کد LRD10

بی‌متال‌های اشنایدر از جمله برندهای برتر و پر تنوع در بین بی‌متال‌های تولید شده در جهان هستند که برای حفاظت موتورها در برابر جریان‌های اضافه بار مختلف در مدارهای بزرگ و کوچک مورد استفاده قرار می‌گیرند.

بی‌متال برند اشنایدر کد LRD10 یکی از انواع بی‌متال‌هایی است که برای حفاظت در مدارهای فشار ضعیف و فشار متوسط به کار گرفته می‌شود. این وسیله با نام اختصاری LRD شناخته می‌شود.

  • مشخصات ولتاژ

بی‌متال برند اشنایدر کد LRD10 در شبکه متناوب (AC) و مستقیم (DC) به کار گرفته شده و متناسب با فرکانس شبکه 0 تا 400 هرتز طراحی و ساخته می‌شود. ولتاژ نامی عملیاتی این وسیله 690 ولت با همین فرکانس در مدارهای قدرت می‌باشد.

این وسیله با ولتاژ عایق نامی 600 ولت تا 690 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این وسیله اتفاق نمی‌افتد. همچنین بی‌متال LRD10 قابلیت تحمل ولتاژ ضربه نامی تا 6 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان

بی‌متال اشنایدر کد LRD10 در محدوده جریان حرارتی 4 تا 6 آمپر قابل بهره‌برداری است. این جریان حرارتی که بی‌متال باید موتور را در مقابل آن حفاظت نماید، به وسیله پیچ تنظیم بر روی بدنه دستگاه قابل تنظیم می‌باشد. جریان مجاز این وسیله در شبکه متناوب و در ولتاژ 120 ولت برابر 3 آمپر و در برق مستقیم و ولتاژ 125 ولت برابر 0.22 آمپر است. این مقادیر برای مدار فرمان برقرار است.

جریان حرارتی هوای آزاد معمولی در این بی‌متال برای مدار فرمان برابر 5 آمپر می‌باشد.

  • مکانیزم کنترل

بی‌متال اشنایدر کد LRD10 دارای امکانات کنترلی برای حالت‌های مختلفی است که در هنگام عملکرد آن مورد نیاز است.

این وسیله دارای دو عدد پوش‌باتن برای انجام اعمال کنترلی نظیر ریست کردن و متوقف کردن آن است.

پوش باتن قرمز رنگ برای توقف (استوپ) و پوش باتن آبی رنگ برای ریست کردن بی‌متال مورد استفاده قرار می‌گیرند.

  • کنتاکت‌ها

این بی‌متال دارای یک جفت کنتاکت باز برای وصل مدار و یک جفت کنتاکت بسته برای قطع کردن مدار در هنگام بروز خطا یا اضافه بار است. به عبارتی دیگر برای کنترل مدار بسته به شرایط مختلف از کنتاکت‌های باز و بسته آن استفاده می‌شود.

  • مشخصات حفاظتی و شرایط دمایی

بی‌متال اشنایدر کد LRD10 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 20- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 60- تا 70+ درجه سانتی‌گراد تعیین شده است.

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

TeSys Deca

نوع قطعه

رله اضافه بار حرارتی دیفرانسیلی (بی متال)

سری محصول

LRD

کاربرد رله

حفاظت موتور

قابلیت انطباق پذیری محصول

LC1D09

,

LC1D12

,

LC1D18

,

LC1D25

,

LC1D32

,

LC1D38

نوع شبکه برق

AC

,

DC

کلاس اضافه بار حرارتی

Class 10A

رنج تنظیم حفاظت حرارتی

4 الی 6 آمپر

ولتاژ عایق نامی (ui)

600 ولت طبق استاندارد CSA و UL

,

690 ولت طبق استاندارد IEC 60947-4-1

فرکانس شبکه

0 الی 400 هرتز

نحوه نصب

قابل نصب زیر کنتاکتور بر روی ریل یا روی صفحه

آستانه عملکرد

1.14 با اختلاف +/- 0.06 جریان نامی

ترکیب کنتاکت کمکی

1 نرمال باز + 1 نرمال بسته

حداکثر جریان قابل عبور در شرایط هوای آزاد

5 آمپر برای مدار فرمان

جریان مجاز

0.22 آمپر ، 125 ولت برای مدار فرمان DC

,

3 آمپر ، 120 ولت برای مدار فرمان AC

ولتاژ کاری نامی

690 ولت AC در فرکانس 0 الی 400 هرتز

رنج فیوز مناسب

فیوز 4 آمپر BS برای مدار فرمان

,

فیوز 4 آمپر gG برای مدار فرمان

آستانه شکست ولتاژ موجی

6 کیلو ولت

حساسیت در برابر اختلال فاز

جریان مورد نیاز برای عملکرد 130 درصد جریان نامی روی 2 فاز و 0 روی فاز آخر

نوع کنترل

پوش باتن آبی برای ریست

,

پوش باتن قرمز برای استوپ

روش اتصال

ترمینال پیچی

گشتاور مورد نیاز برای سفت کردن پیچ

1.7 نیوتن متر

ارتفاع محصول

66 میلی‌متر

عرض محصول

45 میلی‌متر

عمق محصول

70 میلی‌متر

وزن

124 گرم

استاندارد IP

IP20

دمای محیط هنگام کارکرد

20- الی 60 درجه سانتی‌گراد

دمای محیط انبار

60- الی 70 درجه سانتی‌گراد

استاندارد آتش سوزی

V1 طبق استاندارد UL 94

استحکام مکانیکی

شوک : 15Gn

,

لرزش : 6Gn

استقامت دی الکتریک

1.89 کیلو ولت در فرکانس 50 هرتز

استاندارد ها

CSA C22.2 No 60947-4-1

,

CSA C22.2 No 60947-5-1

,

EN 50495

,

EN/IEC 60947-4-1

,

EN/IEC 60947-5-1

,

GB/T 14048.4

,

GB/T 14048.5

,

UL 60947-4-1

,

UL 60947-5-1

گواهی استاندارد محصول

ATEX INERIS

,

BV

,

CCC

,

CSA

,

DNV-GL

,

EAC

,

IEC

,

LROS

,

RINA

,

UKCA

,

UL

تعداد در جعبه

1 عدد

تعداد در کارتن

24 عدد
