جعبه شستی با یک شستی استارت و استوپ اشنایدر XALD215

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی جعبه شستی اشنایدر کد XALD215

  • اهداف و کاربرد

جعبه شستی‌های اشنایدر کد XALD215 دارای نام اختصاری XALD هستند و در صنعت به عنوان جعبه شستی استارت استوپ شناخته می‌شوند. این وسیله شامل پوش باتن‌های جداگانه استارت و استوپ است که در یک محفظه پلاستیکی و محکم تعبیه شده و تنها قسمت قابل لمس شستی‌ها بیرون می‌ماند. به عبارتی دیگر نوع قرار گیری شستی‌ها درون محفظه به صورت Flush می‌باشد که بجز قسمت‌های قابل لمس، سایر قسمت‌ها در حفاظت کامل هستند. هدف اصلی از تولید این وسیله، استفاده از آن در محیط‌های پر تنش و در معرض ضربات محکم است. در واقع این جعبه نوعی حفاظت قوی را در برابر ضربات محکم تامین می‌کند. بنا بر این شستی‌های تعبیه شده از ضربات و لرزش‌ها در امان خواهند بود.

در کابری‌ها و صنایعی مانند ماشین های تولید ساده و انبوه، منسوجات، بسته بندی، جابجایی سیستم های بالابر کوچک، کنترل درب‌ها، کرکره های غلتکی، دریچه های دود و … استفاده‌های فراوانی از این نوع وسیله می‌شود.

از دیگر مزایای این وسیله قابلیت نصب آن بر روی سطوح مختلف در کارگاه‌ها یا بدنه خود دستگاه‌ها و ماشین‌آلات صنعتی است که استفاده از آن را سهولت می‌بخشد.

  • مشخصات شستی

مکانیزم فشار و عملکرد پوش باتن‌های جعبه شستی XALD215 به صورت برگشت‌پذیر می‌باشد. به این صورت که با هر بار فشار دادن شستی و برداشتن فشار از روی آن، شستی توسط نیروی فنر به حالت اولیه خود برمی‌گردد.

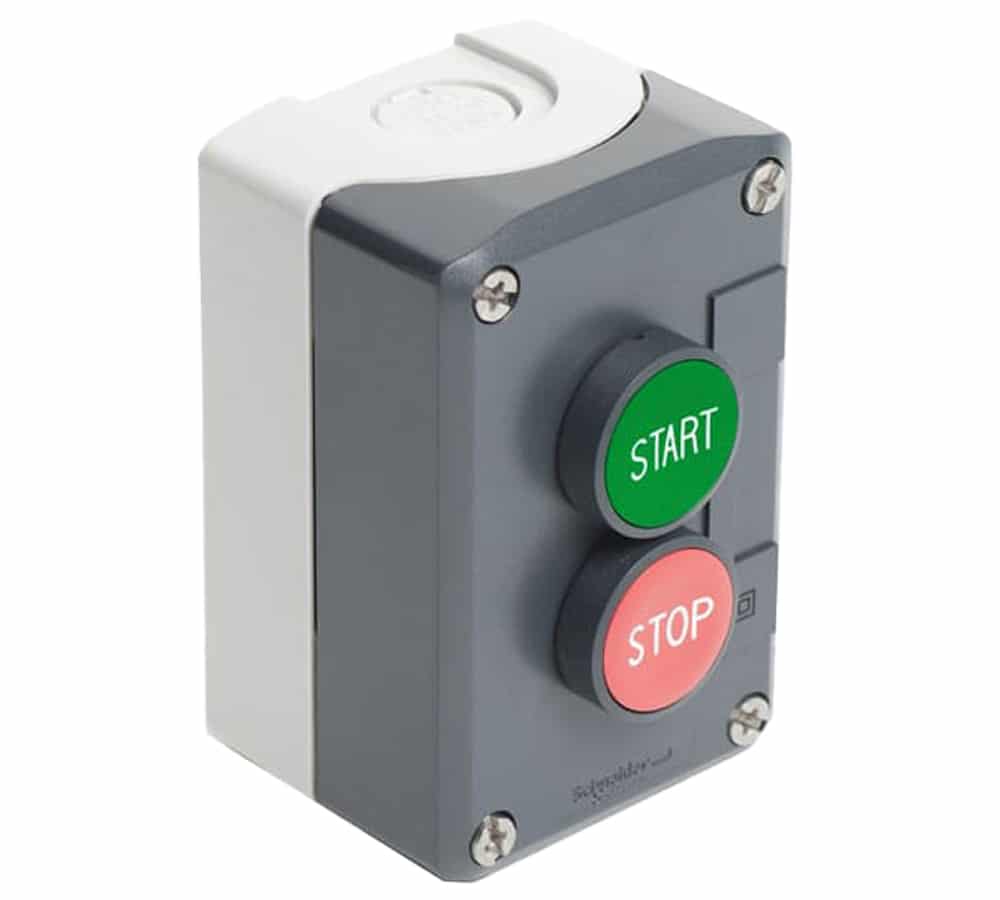

این وسیله که یک پوش باتن به رنگ سبز و یک پوش باتن به رنگ قرمز بر روی آن تعبیه شده است دارای کاربرد دوگانه استارت و استوپ است.

پوش باتن‌های این جعبه شستی دارای علامت‌گذاری START و STOP بر روی خود پوش باتن هستند که رویت و تشخیص آن را بسیار راحت تر می‌نماید.

از پوش باتن‌های سبز برای انجام عملیات عادی یا راه‌اندازی قسمتی از مدار که در مواقع عادی و به غیر از موارد اضطراری و غیر طبیعی باید فعال شوند استفاده می‌شود. پوش باتن قرمز نیز با هدف صدور فرمان قطع در مدار و تشخیص شستی مربوط به حالت‌های اضطراری و غیرعادی و فرمان قطع در نظر گرفته شده است.

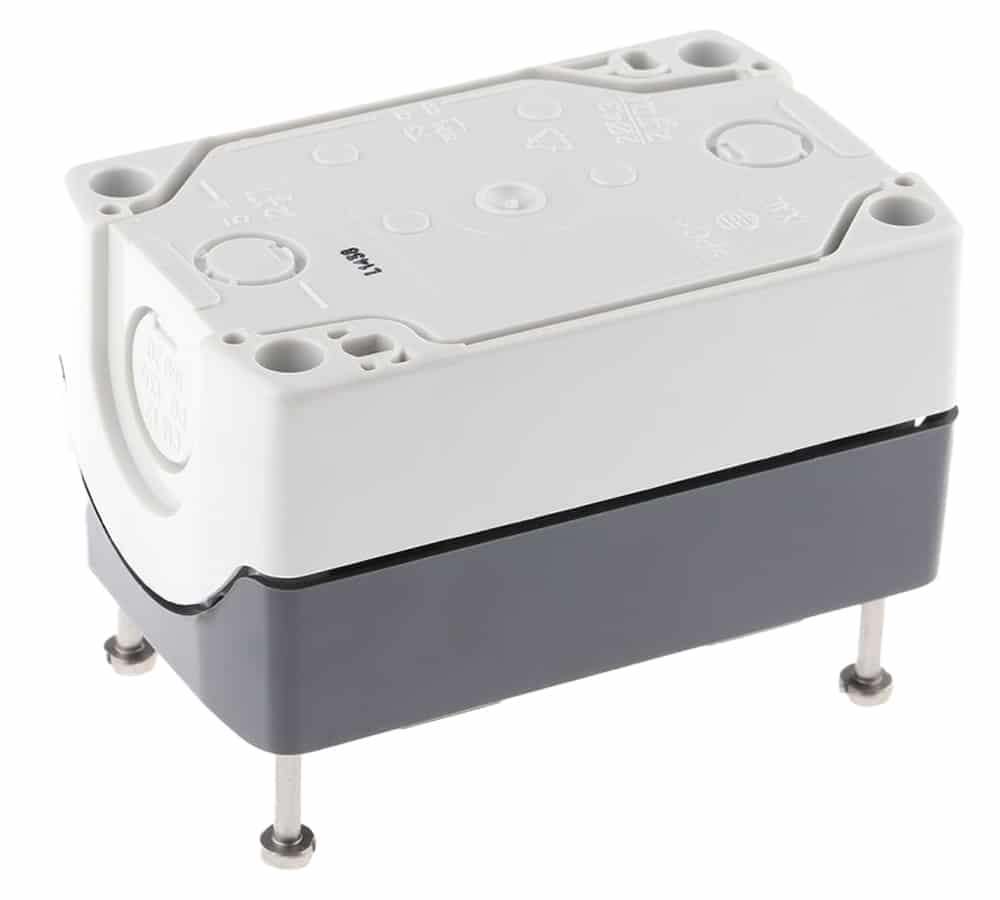

  • مشخصات بدنه

بدنه جعبه شستی XALD215 از پلی کربنات است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد. رنگ پایه محفظه آن طوسی روشن و کاور آن طوسی تیره است.

قطر شستی‌های این جعبه شستی 22 میلی‌متر است.

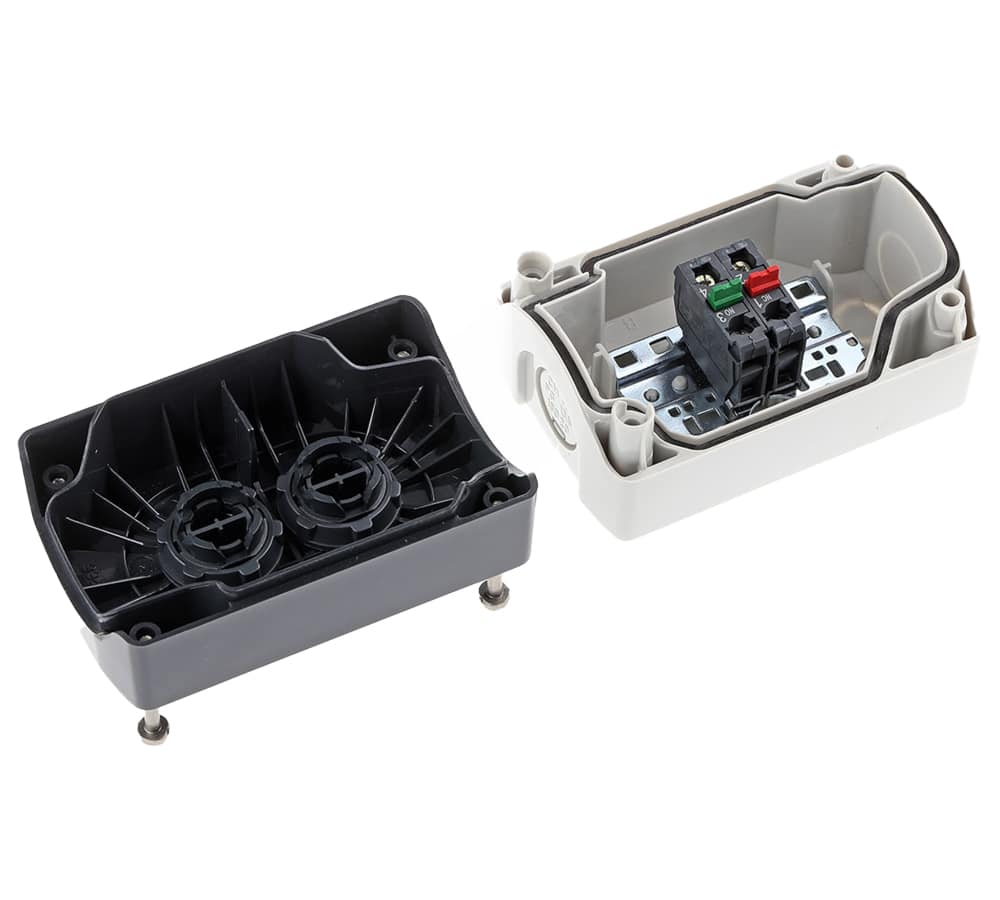

  • کنتاکت‌ها و ترمینال‌ها

‌ جعبه شستی اشنایدر کد XALD215 دارای دو شستی استارت و استوپ است. شستی استارت دارای کنتاکت‌ باز (NO: Normally Open) با تر مینال‌های شماره 3 و 4 و شستی استوپ دارای یک جفت کنتاکت  بسته عادی (NC: Normally Close) با ترمینال‌های شماره 21 و 22 است که بنا به نیاز و کاربرد مورد استفاده قرار می‌گیرند.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند.

جنس کنتاکت‌ها در پوش باتن‌های این جعبه از آلیاژ نقره (نیکل و نقره) می‌باشد.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی پوش باتن‌ها در جعبه شستی XALD215 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

ولتاژ ضربه قابل تحمل نیز برای این وسیله 6 کیلوولت تعیین شده است.

این وسیله در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است. علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد.

جریان بهره برداری یا عملیاتی پوش باتن‌های این جعبه شستی‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد.

  • مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

  • دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XALD215 تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

جعبه شستی اشنایدر کد XALD215 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شود. درجه‌های حفاظت IP66، IP67، IP69 و IP69K  برای محافظت این وسیله برقرار است.

از نظر حفاظت در برابر ضربات نیز دارای درجه حفاظتی IK03 می‌باشد.

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

نوع محصول

جایگاه کنترل

استفاده

برای واحدهای کنترل و سیگنال XB5 با قطر 22 میلی‌متر

کاربرد

استارت و استوپ

رنگ پایه محفظه

طوسی روشن

رنگ قاب

طوسی تیره

جنس

پلی کربنات

مشخصات بهره برداری

2 عدد پوش باتن

توضیحات بهره برداری

سبز "استارت" نرمال باز
قرمز "استوپ" نرمال بسته

ترکیب

1 پوش باتن فلاش سبز با یک جفت کنتاکت نرمال باز با نشان START
1 پوش باتن فلاش قرمز با یک جفت کنتاکت نرمال بسته با علامت STOP

محل علامت‌ها

روی پوش باتن

عملکرد کنتاکت

Slow-break

ورودی کابل

2 محل برای ورود کابل، ظرفیت گیره: 14 میلی متر
2 خروجی برای اتصال کابل Pg 13 و ISO M20، ظرفیت گیره: 12 میلی متر

وزن خالص

0.233 کیلوگرم

مقاومت در برابر فشار بالای آب

7 میلیون پاسکال در 55 درجه سانتی‌گراد از فاصله 0.1 متری

دوام مکانیکی

10 میلیون سیکل

اتصالات – ترمینال‌ها

ترمینال گیره پیچی، حداقل 2x 1.5 mm² با سرکابل
ترمینال گیره پیچی، حداکثر 1x 0.22 mm² بدون سرکابل

گشتاور محکم شدن

0.8 تا 1.2 نیوتن متر

سرپیچ

سازگار با پیچ گوشتی فیلیپس شماره 1
سازگار با پیچ گوشتی pozidriv شماره 1
شیاردار سازگار با پیچ گوشتی تخت Ø 4 میلی متر و 5.5 میلی‌متر

جنس کنتاکت

آلیاژ نقره (نقره و نیکل)

حفاظت اتصال کوتاه

فیوز کارتریج 10 آمپر نوع Gg

جریان حرارتی در هوای آزاد عادی

10 آمپر

ولتاژ عایقی نامی

600 ولت

ولتاژ ضربه

ولتاژ ضربه

جریان عملیاتی نامی

6A , 120 V, AC-15, A600 conforming to EN/IEC 60947-5-1
3A , 240 V, AC-15, A600 conforming to EN/IEC 60947-5-1
1.2A , 600 V, AC-15, A600 conforming to EN/IEC 60947-5-1
0.55A , 125 V, DC-13, Q600 conforming to EN/IEC 60947-5-1
0.27A , 250 V, DC-13, Q600 conforming to EN/IEC 60947-5-1
0.1A , 600 V, DC-13, Q600 conforming to EN/IEC 60947-5-1

دوام الکتریکی

1 میلیون سیکل

اصول حفاظتی

TH

دمای مناسب محیط برای نگهداری یا انبار

-40 تا 70 درجه سانتی گراد

دمای مناسب محیط حین کار

-40 تا 70 درجه سانتی گراد

دسته بندی اضافه ولتاژ

کلاس 2

درجه حفاظتی IP

IP66 مطابق با استاندارد IEC 60529
IP67
IP69
IP69K

درجه حفاظتی NEMA

NEMA 13
NEMA 4X

درجه حفاظتی IK

IK03 مطابق با استاندارد IEC 62262

استانداردها

IEC 60947-5-5
IEC 60947-5-4
IEC 60947-1
CSA C22.2 No 14
UL 508
IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1

مقاومت در ارتعاشات

5gn (f= 12…500 Hz) مطابق با استاندارد IEC 60068-2-6

مقاومت در برابر ضربات

30gn (duration = 18 ms) برای موج نیمه سینوسی مطابق با IEC 60068-2-27
50gn (duration = 11 ms) برای شتاب نیمه سینوسی مطابق با IEC 60068-2-27
