رله دو کنتاکت 110 ولت AC سری 46.52 برند فیندر کد 46.52.8.110.0054

• رله شیشه‌ای

رله شیشه‌ای که در بازار و صنعت برق بعنوان رله کمکی یا رله مینیاتوری نیز شناخته می‌شود ، از انواع لوازم قابل استفاده برای قطع و وصل بار است . رله‌ها کلا یک وسیله برای سوئیچ قسمت‌های مختلفی از مدار هستند . این رله‌ها برای حفاظت بارهای کوچک مورد استفاده قرار می‌گیرند .

• کاربرد رله شیشه‌ای

کاربرد این رله‌ها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار می‌کشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچک‌تر و بارهای ضعیف‌تر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشه‌ای در مدار فرمان برای صدور فرمان قطع و وصل در قسمت‌های مختلف به کار می‌رود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام می‌دهد .

کاربرد رله شیشه‌ای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمان‌های آن زیاد است رله شیشه‌ای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصل‌ها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشه‌ای نیاز خواهد بود . مثلا وقتی که نیاز است برای راه اندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمت‌های مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمه‌ای در خطوط تولید کارخانجات ، انواع پمپ‌ها و … و در ساختمان PLC‌ها بسیار کاربردی و مورد استفاده هستند .

تفاوت رله شیشه‌ای با رله‌های معمولی مکانیکی که بر اساس قطع و وصل کنتاکت‌ها عمل می‌کنند ، سرعت عملکرد رله است . در رله‌های شیشه‌ای کنتاکت‌ها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رله‌های معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکت‌ها به سرعت عمل نمایند اهمیت بالایی دارند .

• رله شیشه‌ای فیندر کد 465281100054

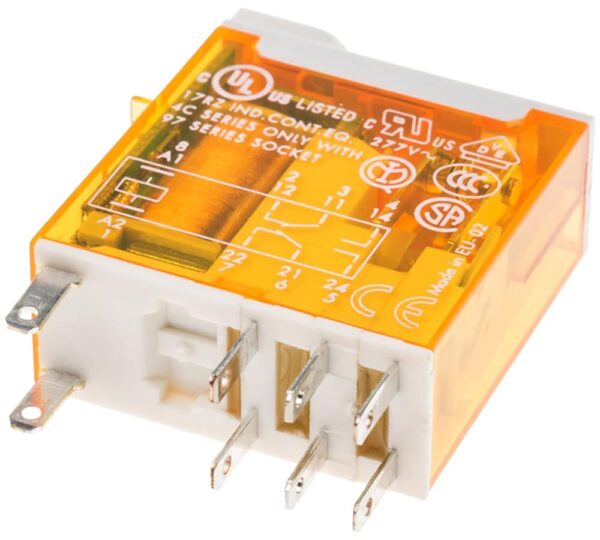

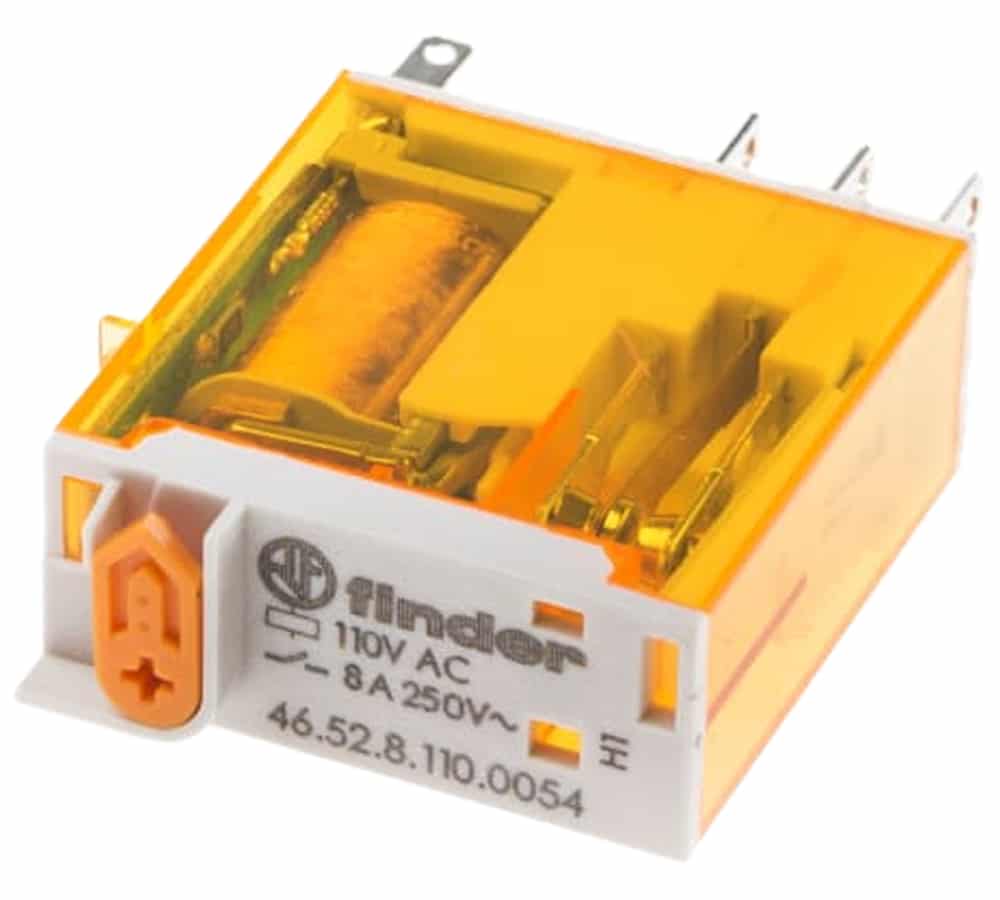

رله شیشه‌ای فیندر از دسته رله‌های پرکاربرد است که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند . رله دو کنتاکت فیندر کد 46.52.8.110.0054 از سری رله‌های با کنتاکت DPDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد . این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند . بنابراین یک رله مغناطیسی به شمار می‌آید . این نوع رله از چهار کنتاکت برای قطع و وصل مدار بهره می‌گیرد . این نوع رله دارای 2 عدد کنتاکت چنج اور می‌باشد .

• مقادیر ولتاژ

رله فیندر کد 46.52.8.110.0054 دارای ولتاژ نامی بوبین 110 ولت بوده و برای سیستم برق متناوب ( AC) مورد استفاده قرار می‌گیرد . حداکثر ولتاژ سوئیچینگ نیز برای این رله 440 ولت متناوب (AC) می‌باشد . حداکثر ولتاژ DC برای سوئیچینگ این رله 15 ولت است . علاوه بر این ، جداسازی دی الکتریک مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلوولت است .

• مقادیر جریان

جریان حداکثر سوئیچینگ رله فیندر کد 46.52.8.110.0054 برابر با 8 آمپر است . این مقدار برای حد‌اکثر جریان کنتاکت‌های این رله نیز برقرار است .

• مقادیر توان و مقاومت

– توان مصرفی سیم پیچ در این رله برابر 1.2 ولت‌آمپر یا 0.5 وات است .

– مقاومت سیم پیچ این رله‌ها نیز برابر 6.9 کیلو اهم می‌باشد .

• نوع نصب

این نوع رله‌‌ها از مکانیزم وصل سوکتی بهره می‌گیرند . سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های تیغه‌ای خود بر روی سوکت‌ها وصل می‌شود . رله فیندر 46.52.8.110.0054 دارای 8 عدد پایه تیغه‌ای است .

• درجه حفاظتی ، طول عمر و شرایط دمایی

– درجه حفاظتی این رله از نظر نفوذ ذرات ریز ، گرد و غبار و رطوبت برابر IP20 می‌باشد .

– جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد .

– رله فیندر کد 46.52.8.110.0054 دارای قابلیت بهره‌برداری در دمای 40- درجه تا 70+ درجه سانتی‌گراد است .

– طول عمر این وسیله از نظر مکانیکی تا 10 میلیون سیکل و از نظر الکتریکی تا 100 هزار سیکل تامین شده است .
