رله شیشهای که در بازار و صنعت برق بعنوان رله کمکی یا رله مینیاتوری نیز شناخته میشود ، از انواع لوازم قابل استفاده برای قطع و وصل بار است . رلهها کلا یک وسیله برای سوئیچ قسمتهای مختلفی از مدار هستند . این رلهها برای حفاظت بارهای کوچک مورد استفاده قرار میگیرند .
کاربرد این رلهها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار میکشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچکتر و بارهای ضعیفتر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشهای در مدار فرمان برای صدور فرمان قطع و وصل در قسمتهای مختلف به کار میرود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام میدهد .
کاربرد رله شیشهای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمانهای آن زیاد است رله شیشهای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصلها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشهای نیاز خواهد بود . مثلا وقتی که نیاز است برای راهاندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمتهای مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمهای در خطوط تولید کارخانجات ، انواع پمپها و … و در ساختمان PLCها بسیار کاربردی و مورد استفاده هستند .
تفاوت رله شیشه ای با رلههای معمولی مکانیکی که بر اساس قطع و وصل کنتاکتها عمل میکنند ، سرعت عملکرد رله است . در رلههای شیشه ای کنتاکتها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رلههای معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکتها به سرعت عمل نمایند اهمیت بالایی دارند .

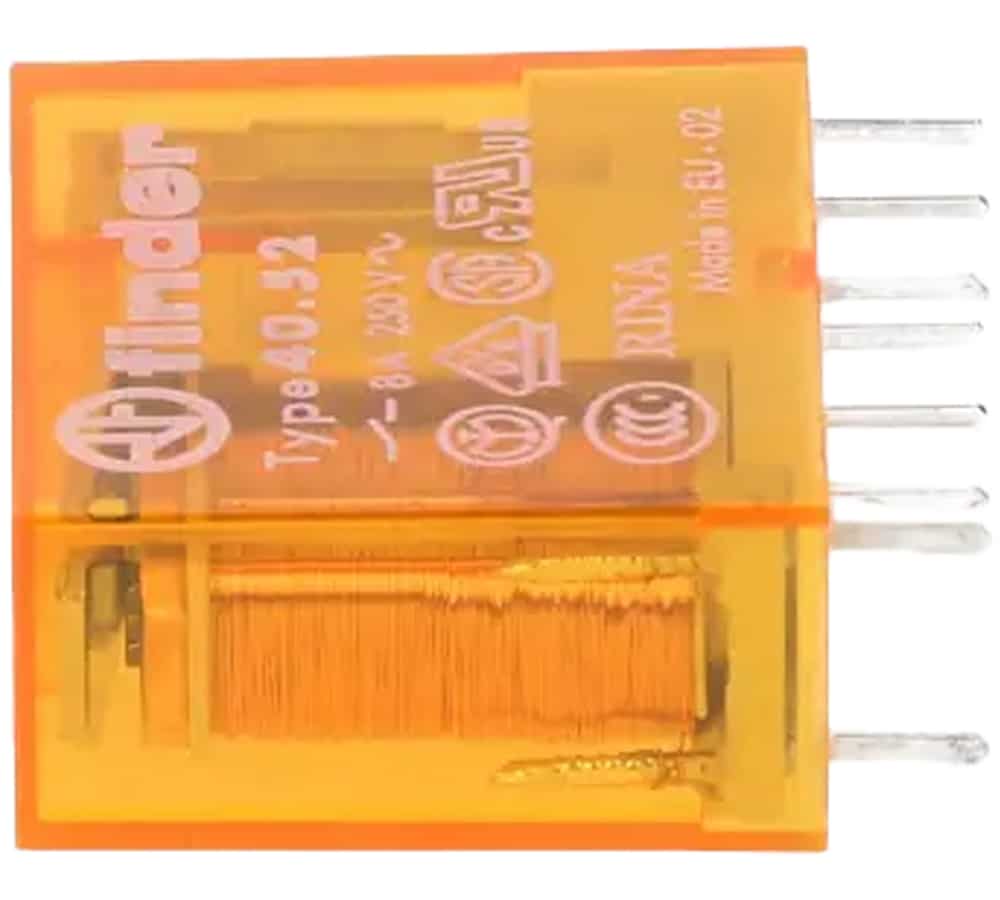

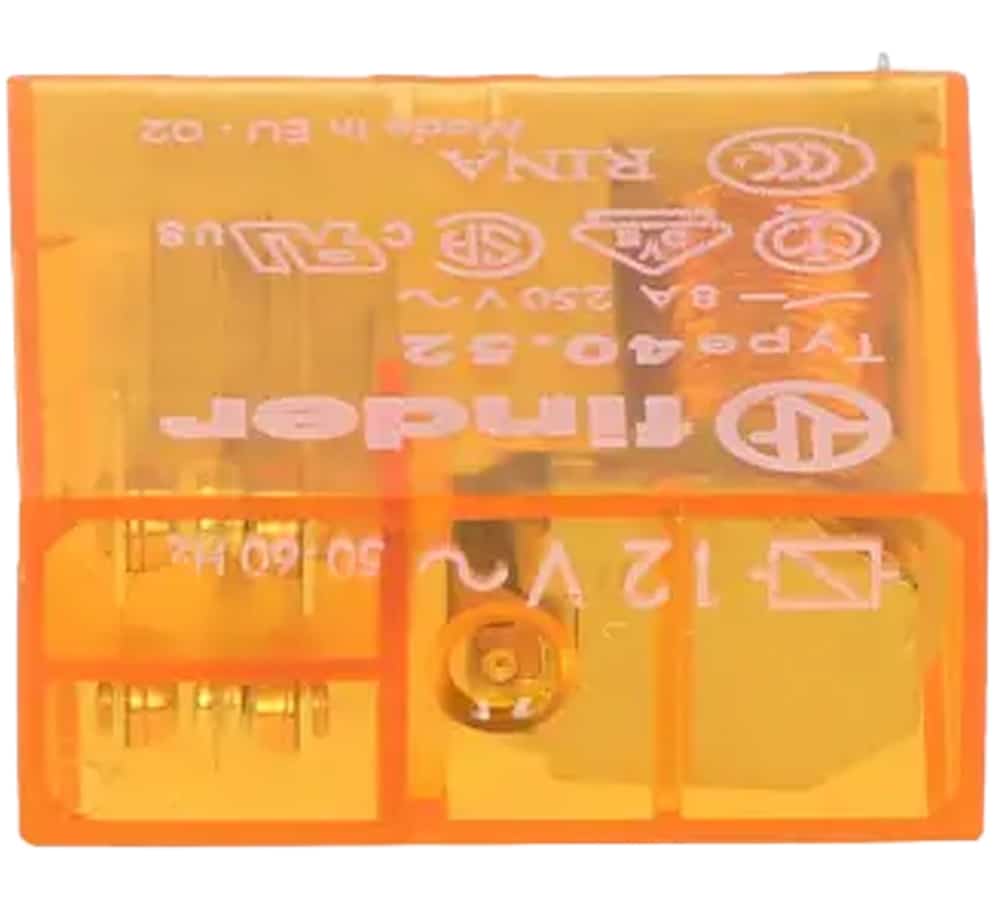

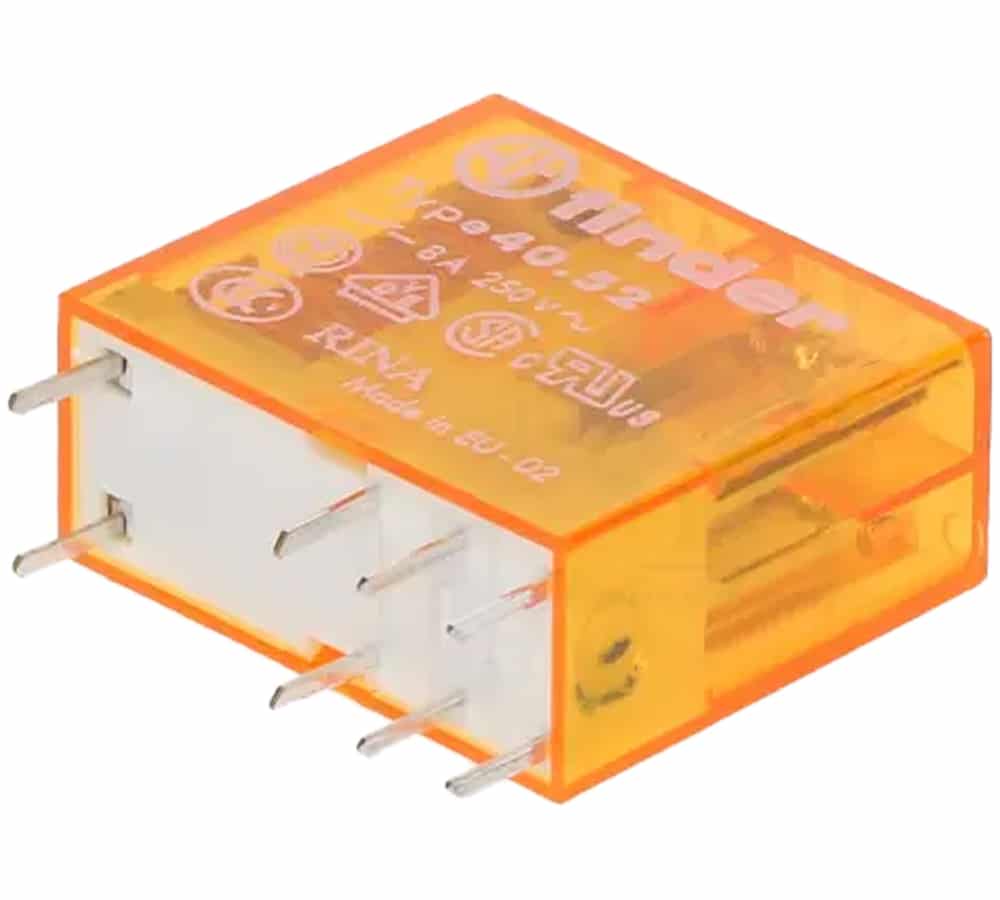

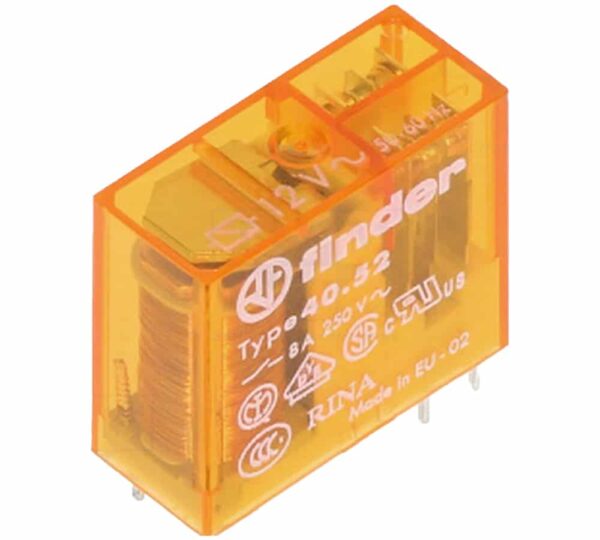

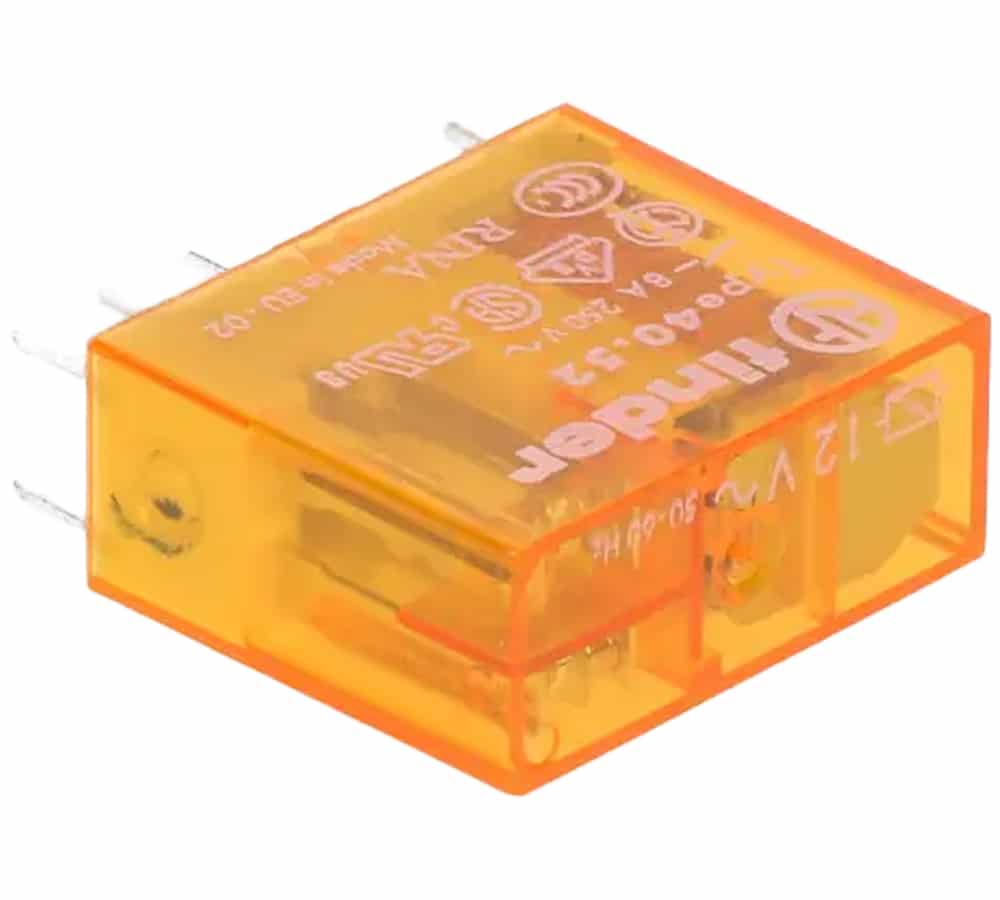

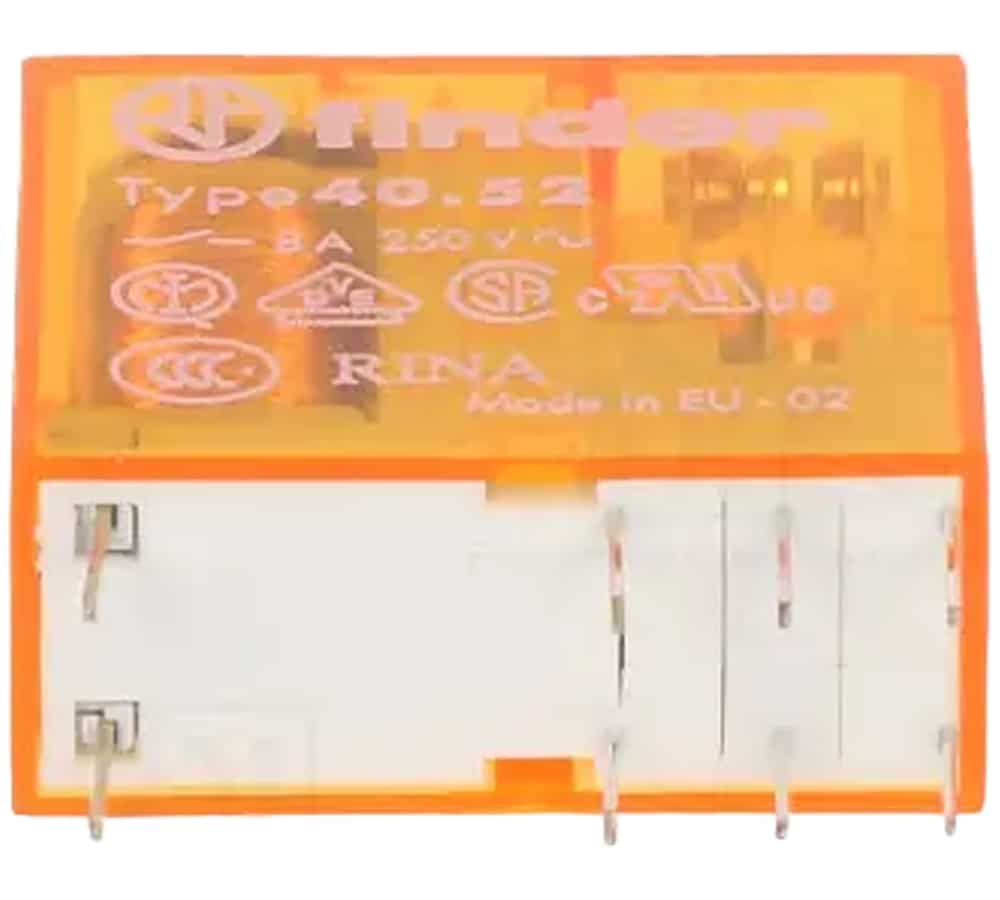

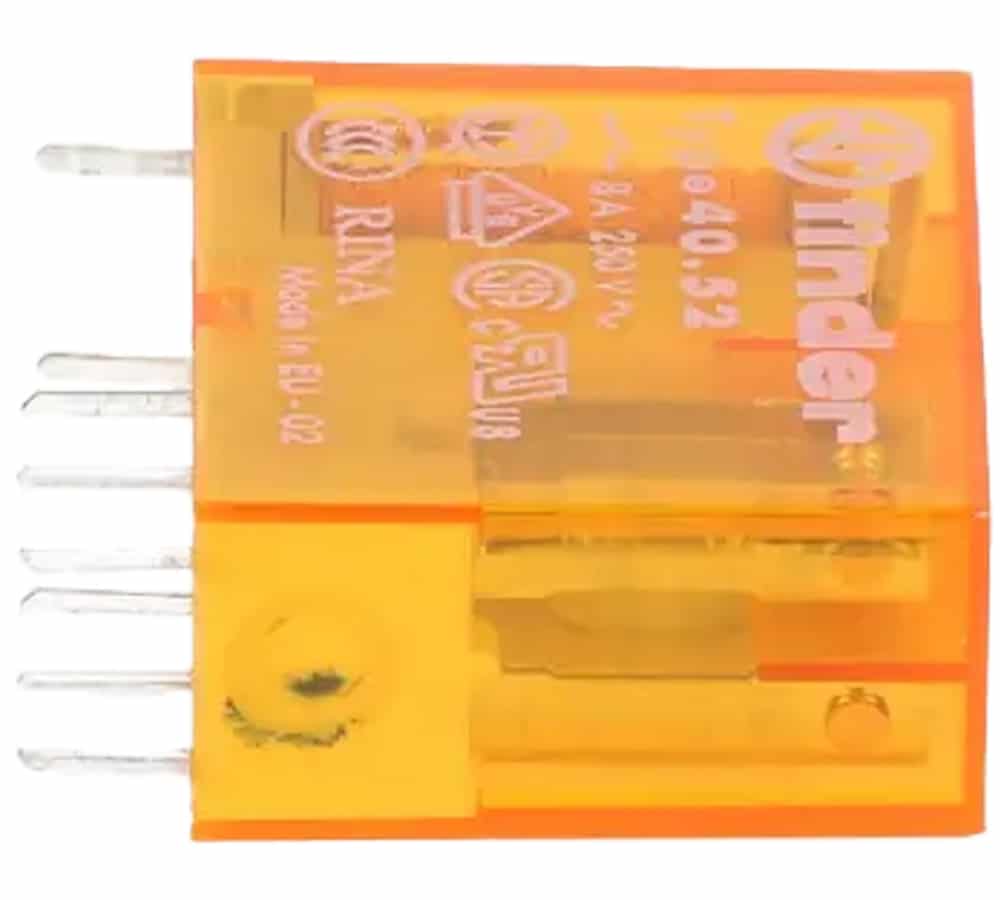

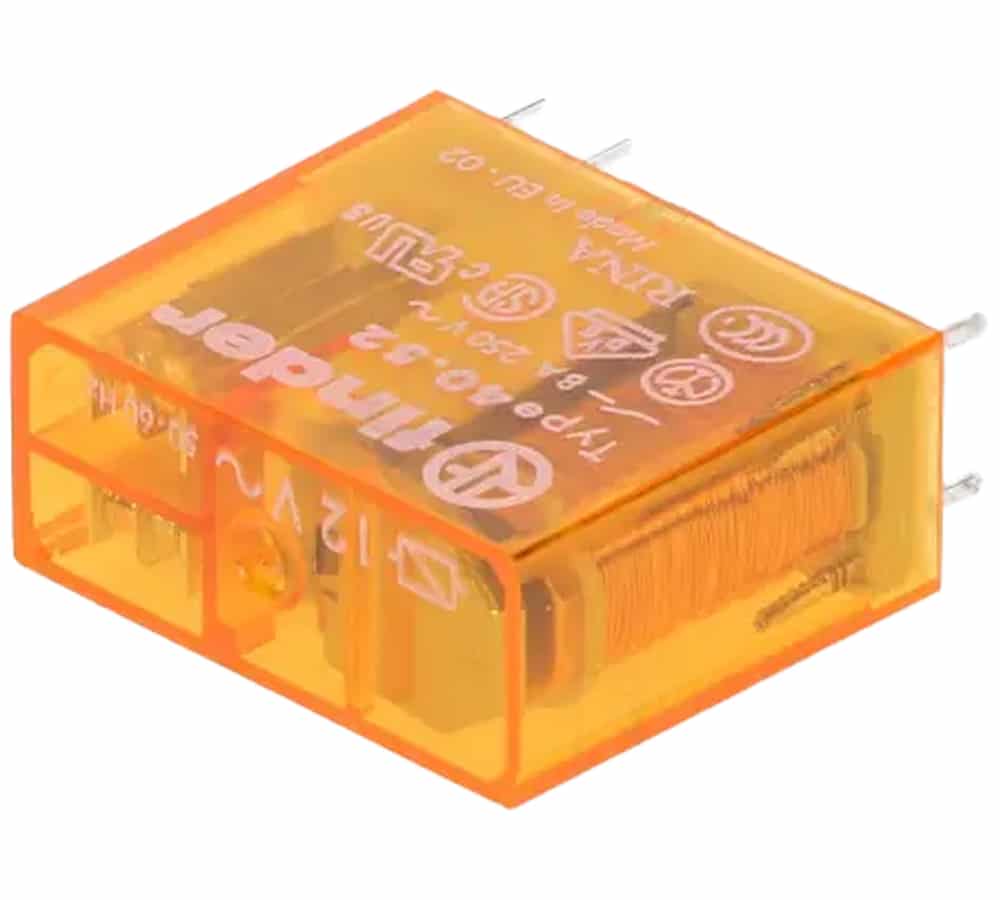

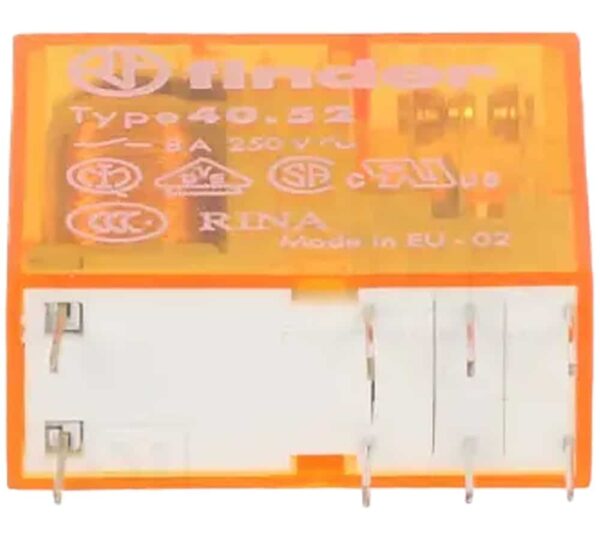

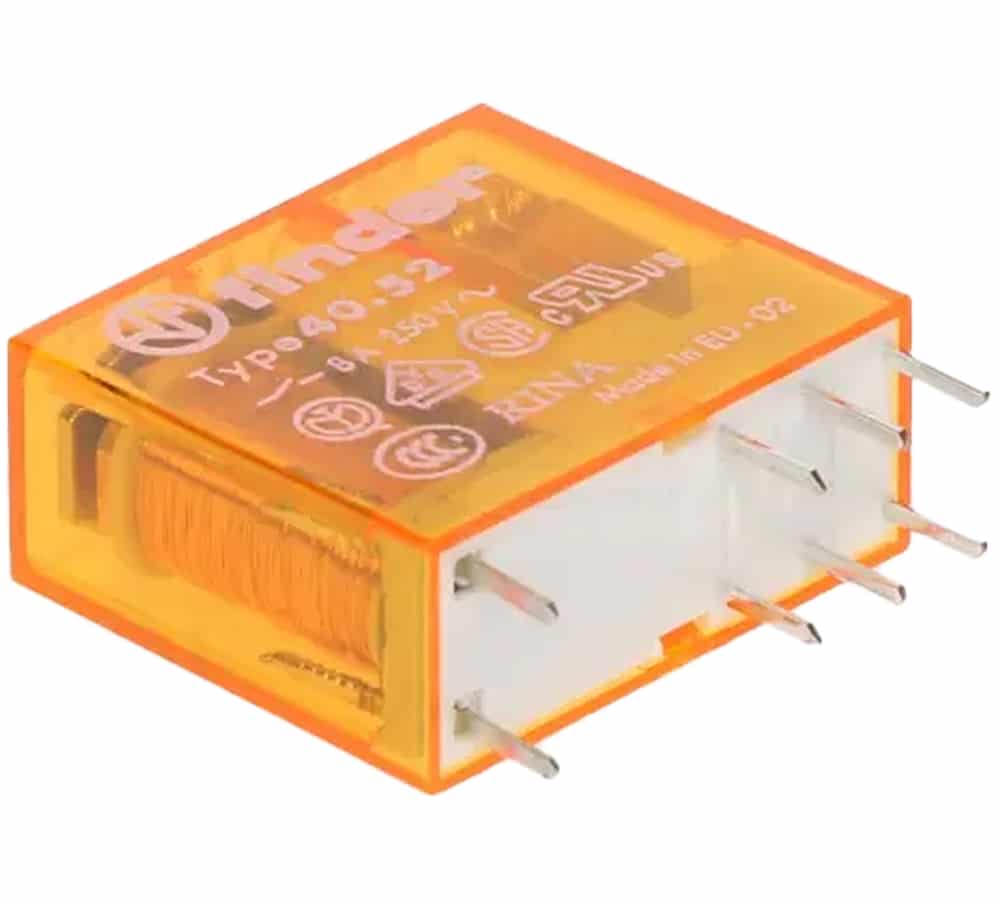

رله شیشه ای فیندر از این دسته رلههای پرکاربرد است که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند. رله دو کنتاکت فیندر کد 40.52.8.012.0000 از سری رلههای با کنتاکت DPDT است که برای مدارهای فرمان مورد استفاده قرار میگیرد. این رلهها از یک آهنربای الکتریکی یا همان سیمپیچ برای باز و بسته کردن مدار بهره میگیرند. بنا بر این یک رله مغناطیسی به شمار میآید. این نوع رله از چهار کنتاکت برای قطع و وصل مدار بهره میگیرد. این نوع رله دارای 2 عدد کنتاکت چنج اوور میباشد.
رله فیندر کد 40.52.8.012.0000 دارای ولتاژ نامی بوبین 12 ولت بوده و برای سیستم برق متناوب (AC) مورد استفاده قرار میگیرد . حداکثر ولتاژ سوئیچینگ نیز برای این رله 220 ولت DC و 400 ولت متناوب (AC) میباشد . علاوه بر این ، جداسازی دی الکتریک مناسب برای تحمل در مقابل تماسها و اتصالات برابر 6 کیلوولت است .
جریان حداکثر سوئیچینگ رله فیندر کد 40.52.8.012.0000 برابر با 15 آمپر است . این مقدار برای حداکثر جریان کنتاکتهای این رله نیز برقرار است .
جریان نامی کنتاکتهای این رله در برق مستقیم (DC) با ولتاژ 30 ولت برق متناوب (AC) 250 ولت برابر 8 آمپر است . همچنین جریان مصرفی بوبین این رله نیز برابر 90 میلیآمپر میباشد .
توان مصرفی سیم پیچ در این رله برابر 1.2 ولتآمپر است .
مقاومت سیم پیچ این رلهها نیز برابر 80 اهم میباشد .
این نوع رلهها از مکانیزم وصل سوکتی بهره میگیرند . سوکتها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایههای تیغهای خود بر روی سوکتها وصل میشود . رله فیندر 40.52.8.012.0000 دارای 8 عدد پایه سوزنی است .
– درجه حفاظتی این رله از نظر نفوذ ذرات ریز ، گرد و غبار و رطوبت برابر IP20 میباشد .
– جنس کنتاکت این رله آلیاژ نقره و نیکل میباشد .
– این رله دارای قابلیت بهرهبرداری در دمای 40- درجه تا 85+ درجه سانتیگراد است .
– طول عمر این وسیله از نظر مکانیکی تا 10 میلیون سیکل و از نظر الکتریکی تا 100 هزار سیکل تامین شده است .
کد کالا |
40.52.8.012.0000 |
---|---|
برند |
فیندر |
کشور سازنده |
ایتالیا |
نوع رله |
شیشهای ، مغناطیسی |
سری محصول |
رلههای سری 40.52 |
سری سوکت |
سوکتهای سری 95 |
تعداد و شکل پایه |
8 پایه سوزنی |
ولتاژ بوبین |
12 ولت AC |
رنج جریان (A) |
8 آمپر |
توان بوبین |
1.2 وات |
مقاومت بوبین |
80 اهم |
تعداد پل |
2 |
نوع نصب |
نصب روی بردهای الکترونیکی و سوکت |
مقدار تحمل عایق بوبین نسبت به اتصالات |
۶ کیلو ولت |
مواد سازنده کنتاکت |
AgNi |
ابعاد محصول (میلیمتر) |
12.4 * 25 * 29 |
تعداد در جعبه |
1 عدد |
ضمانت |
3 سال گارانتی |
