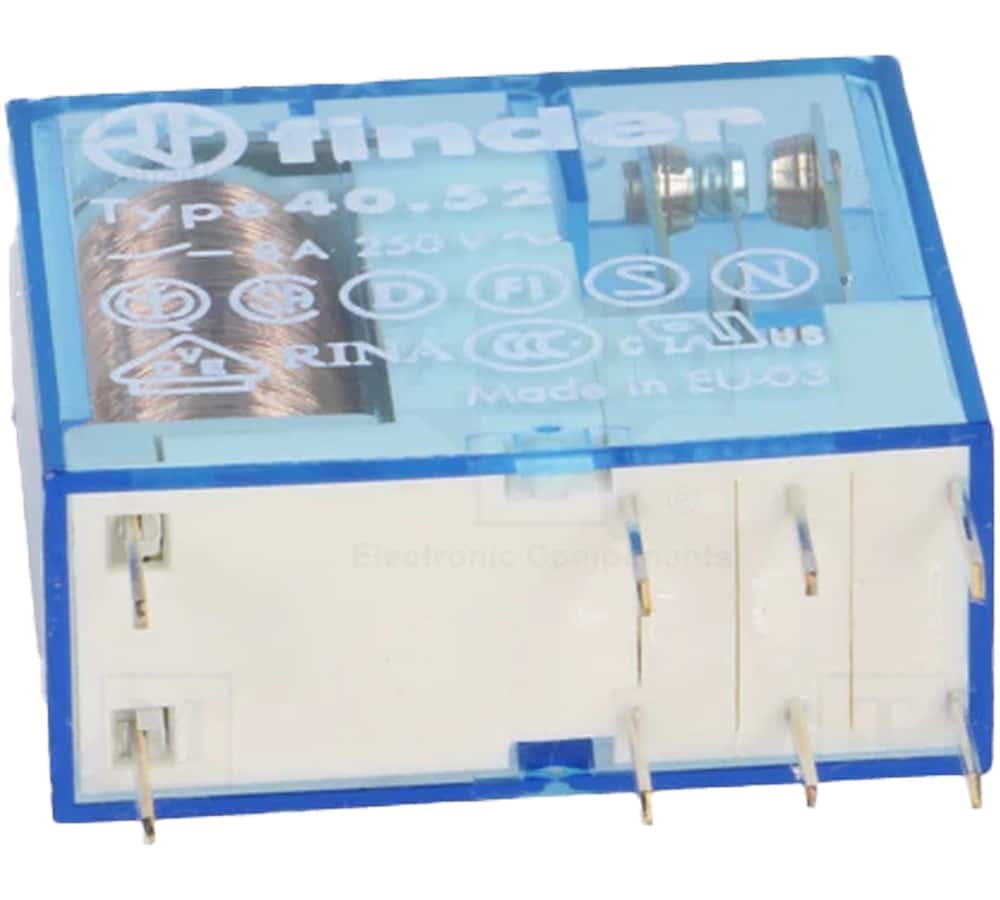

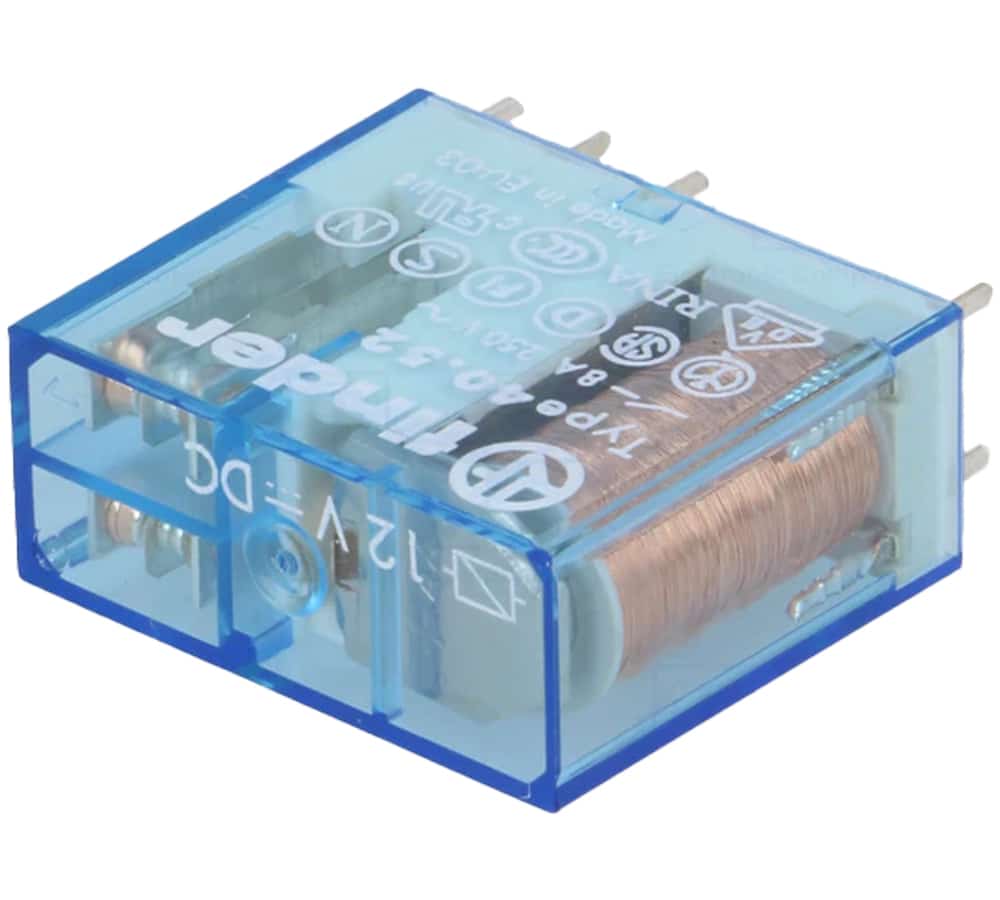

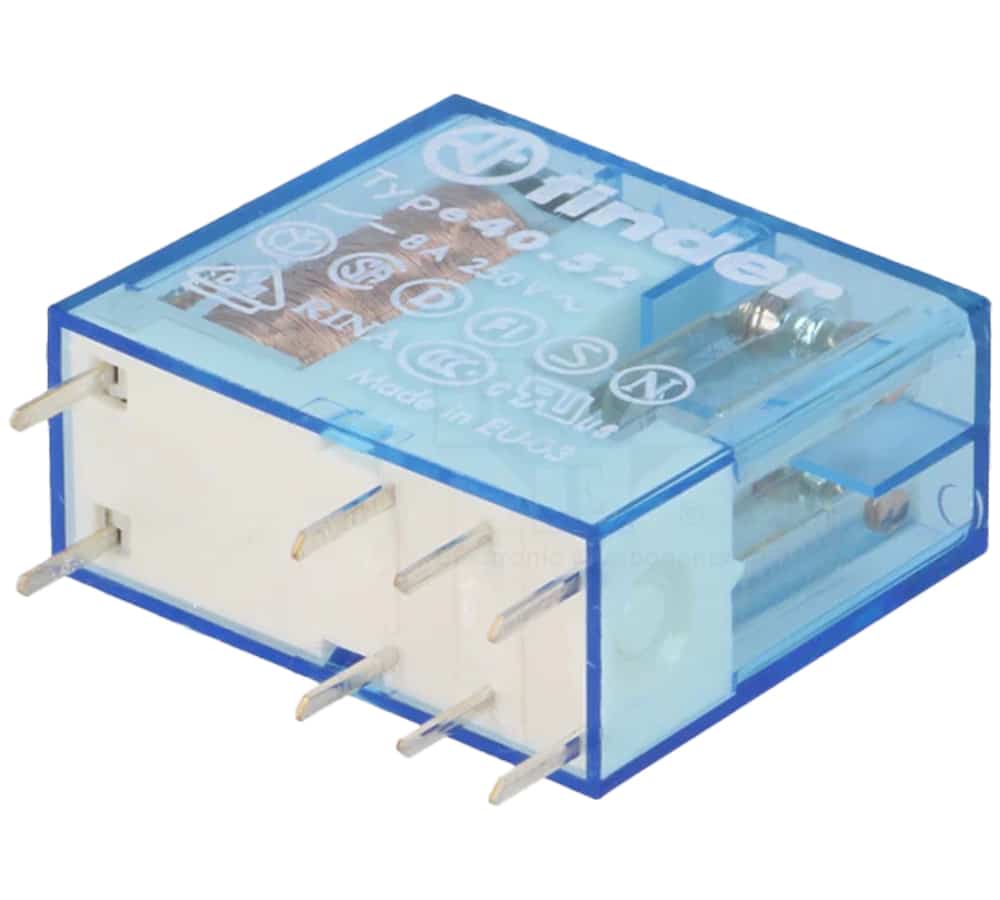

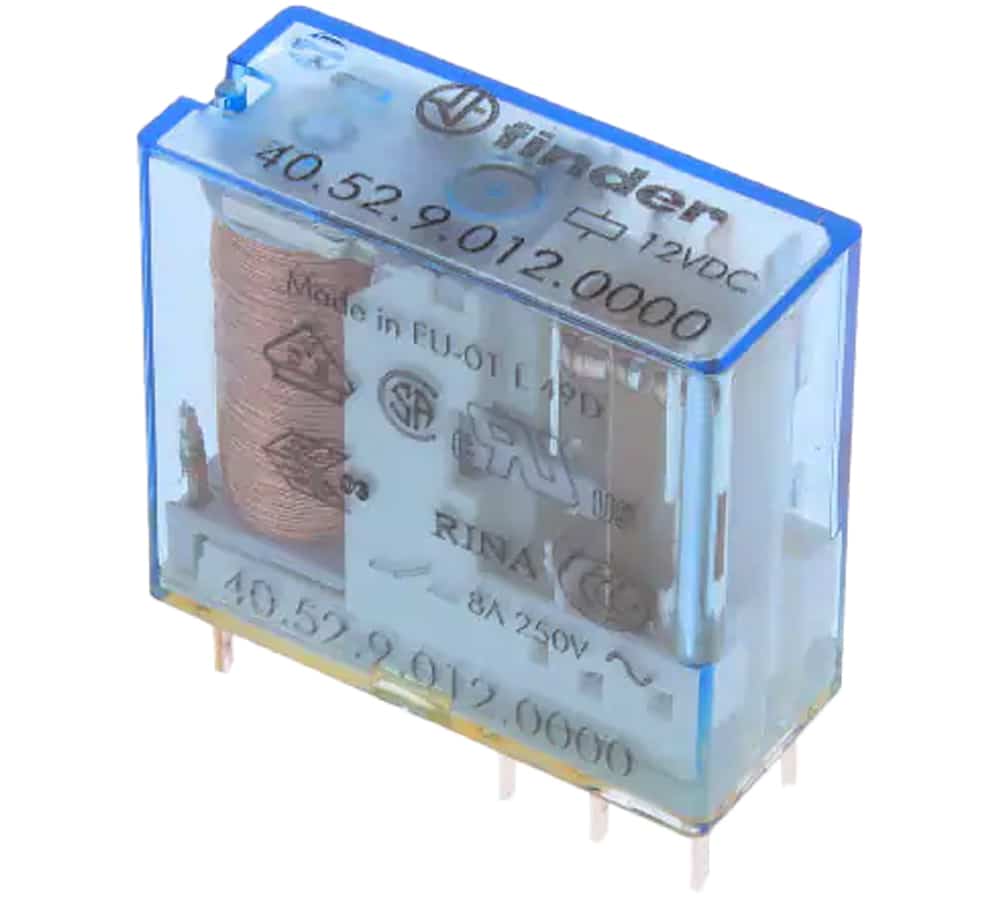

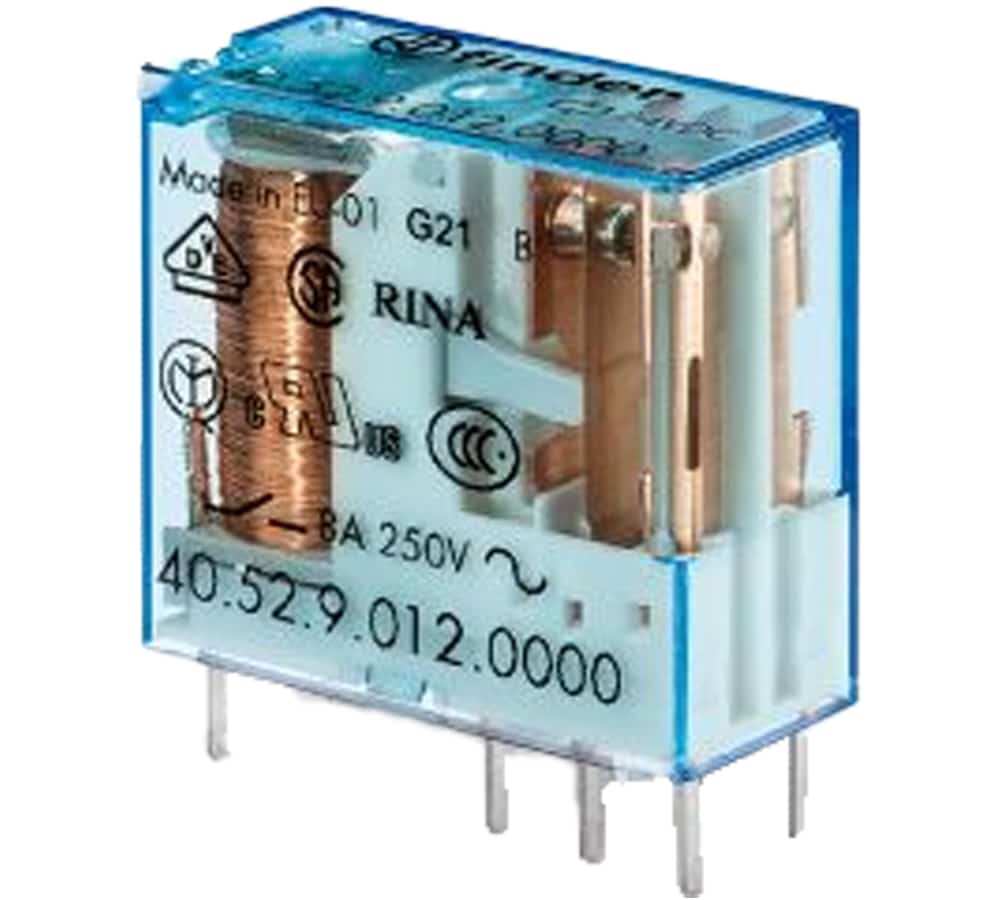

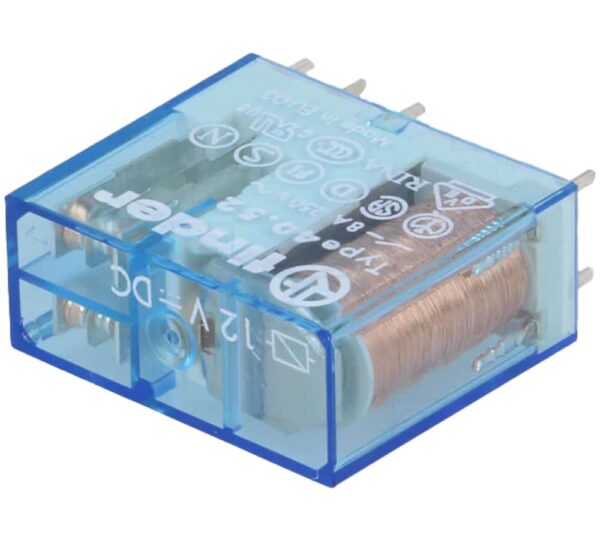

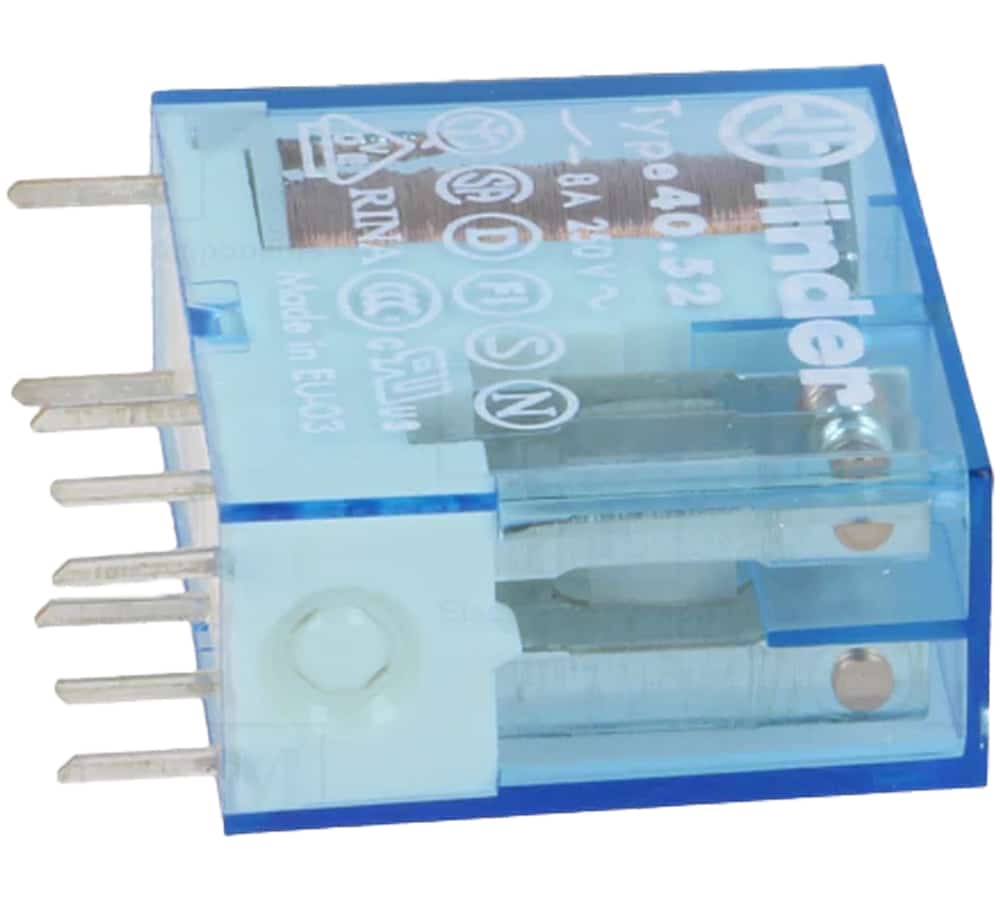

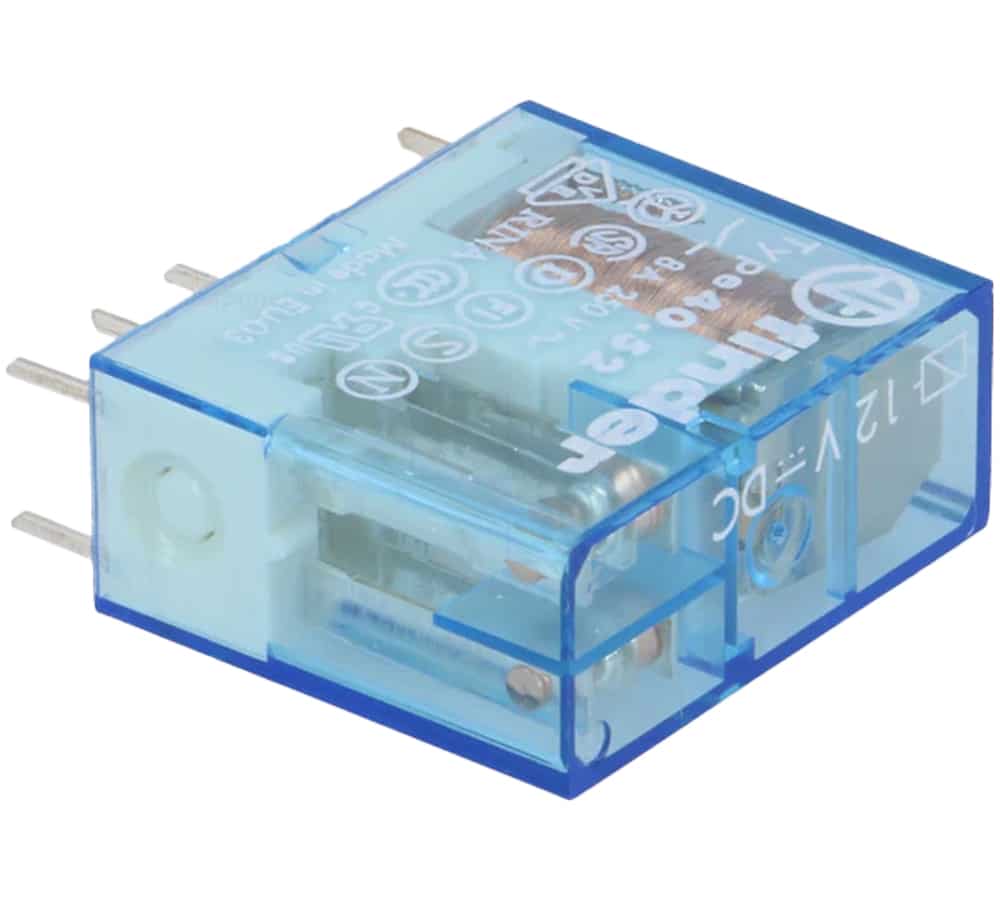

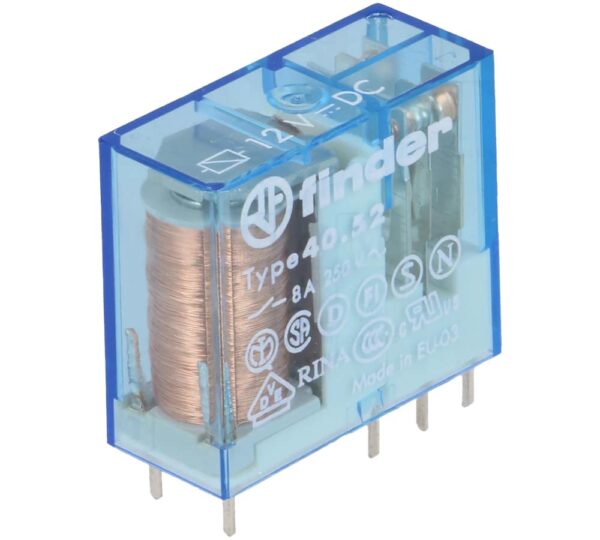

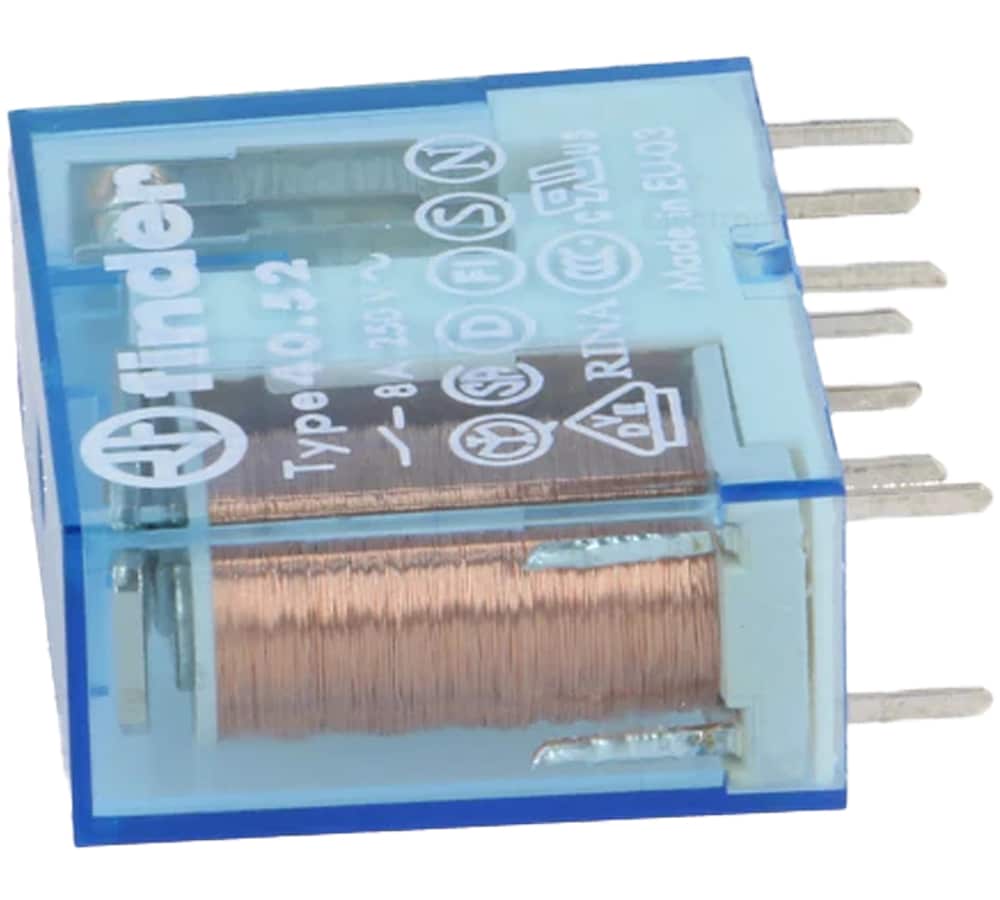

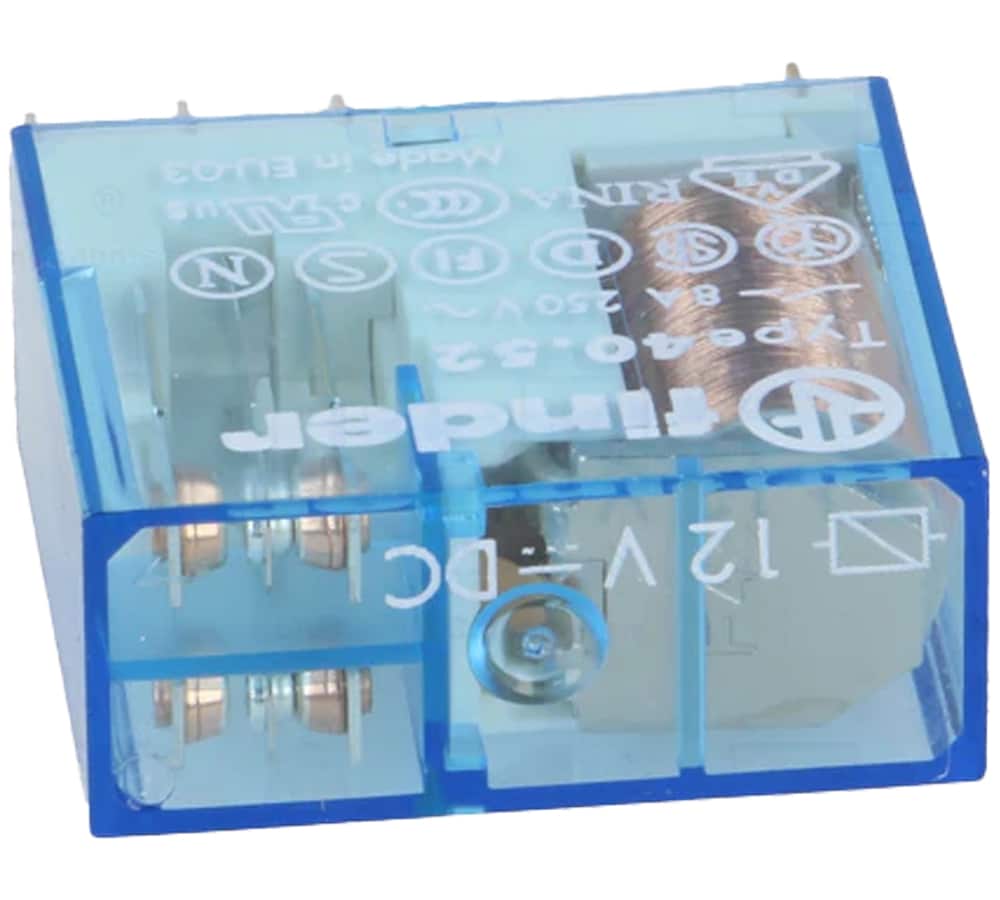

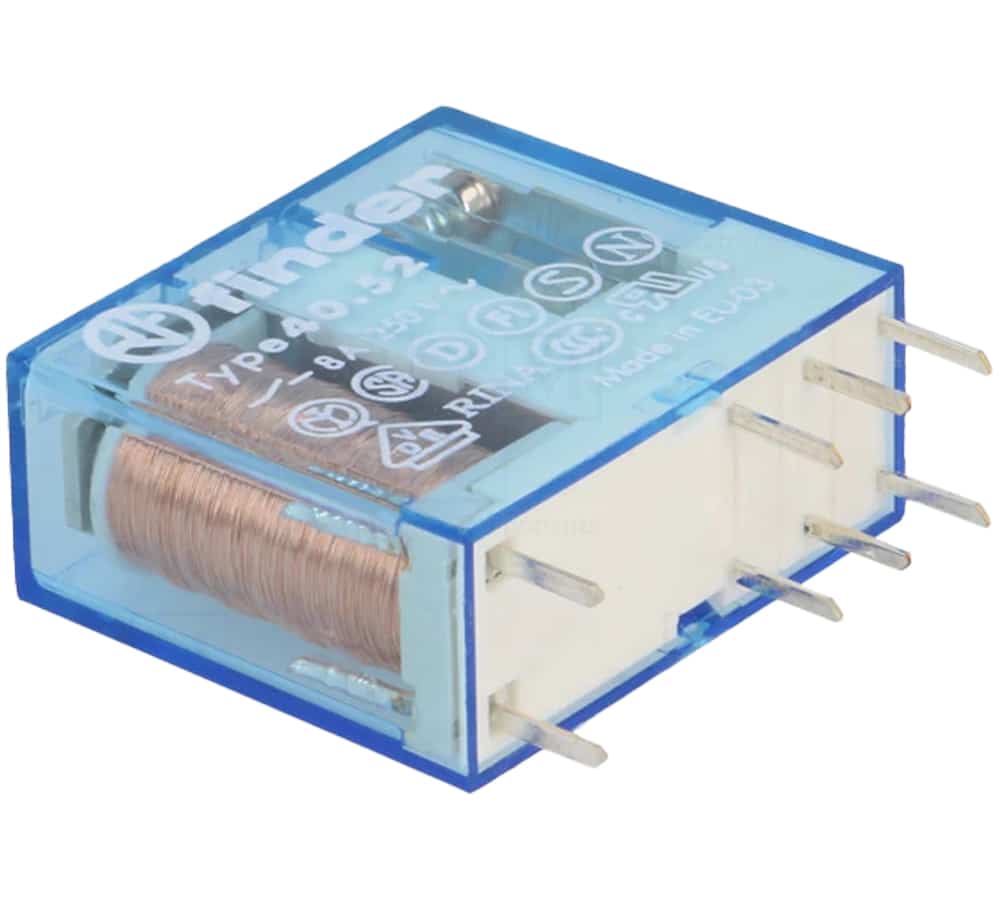

رله دو کنتاکت 12 ولت DC سری 40.52 برند فیندر کد 40.52.9.012.0000

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

465,839تومان

توضیحات محصول

  • رله شیشه‌ای

رله شیشه‌ای که در بازار و صنعت برق بعنوان رله کمکی یا رله مینیاتوری نیز شناخته می‌شود ، از انواع لوازم قابل استفاده برای قطع و وصل بار است . رله‌ها کلا یک وسیله برای سوئیچ قسمت‌های مختلفی از مدار هستند . این رله‌ها برای حفاظت بارهای کوچک مورد استفاده قرار می‌گیرند .

  • کاربرد رله شیشه‌ای

کاربرد این رله‌ها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار می‌کشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچک‌تر و بارهای ضعیف‌تر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشه‌ای در مدار فرمان برای صدور فرمان قطع و وصل در قسمت‌های مختلف به کار می‌رود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام می‌دهد .

کاربرد رله شیشه‌ای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمان‌های آن زیاد است رله شیشه‌ای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصل‌ها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشه‌ای نیاز خواهد بود . مثلا وقتی که نیاز است برای راه اندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمت‌های مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمه‌ای در خطوط تولید کارخانجات ، انواع پمپ‌ها و … و در ساختمان PLC‌ها بسیار کاربردی و مورد استفاده هستند .

تفاوت رله شیشه‌ای با رله‌های معمولی مکانیکی که بر اساس قطع و وصل کنتاکت‌ها عمل می‌کنند ، سرعت عملکرد رله است . در رله‌های شیشه‌ای کنتاکت‌ها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رله‌های معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکت‌ها به سرعت عمل نمایند اهمیت بالایی دارند .

  • رله شیشه‌ای فیندر کد 405290120000

رله شیشه ای فیندر از این دسته رله‌های پرکاربرد است که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند. رله دو کنتاکت فیندر کد 40.52.9.012.0000 از سری رله‌های با کنتاکت DPDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد . این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند . بنابراین یک رله مغناطیسی به شمار می‌آید . این نوع رله دارای 2 عدد کنتاکت چنج اور می‌باشد .

  • مقادیر ولتاژ

رله فیندر کد 40.52.9.012.0000 دارای ولتاژ نامی بوبین 12 ولت بوده و برای سیستم برق مستقیم (DC) مورد استفاده قرار می‌گیرد . حداکثر ولتاژ سوئیچینگ نیز برای این رله 220 ولت DC و 400 ولت متناوب (AC) می‌باشد . علاوه بر این ، جداسازی دی الکتریک مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلوولت است .

  • مقادیر جریان

– جریان حداکثر سوئیچینگ رله فیندر کد 40.52.9.012.0000 برابر با 15 آمپر است. این مقدار برای حد‌اکثر جریان کنتاکت‌های این رله نیز برقرار است.

– جریان نامی کنتاکت‌های این رله در برق مستقیم (DC) با ولتاژ 30 ولت برق متناوب (AC) 250 ولت برابر 8 آمپر است .

– جریان مصرفی بوبین این رله نیز برابر 55 میلی‌آمپر می‌باشد .

  • مقادیر توان و مقاومت

– توان مصرفی سیم پیچ در این رله برابر 650 میلی‌وات است .

– مقاومت سیم پیچ این رله‌ها نیز برابر  220 اهم می‌باشد .

  • نوع نصب

این نوع رله‌‌ها از مکانیزم وصل سوکتی بهره می‌گیرند . سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های تیغه‌ای خود بر روی سوکت‌ها وصل می‌شود . رله فیندر 40.52.9.012.0000 دارای 8 عدد پایه سوزنی است .

  • درجه حفاظتی ، طول عمر و شرایط دمایی

– درجه حفاظتی این رله از نظر نفوذ ذرات ریز، گرد و غبار و رطوبت برابر IP20 می‌باشد .

– جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد .

– رله فیندر کد 40.52.9.012.0000 دارای قابلیت بهره‌برداری در دمای 40- درجه تا 85+ درجه سانتی‌گراد است .

– طول عمر این وسیله از نظر مکانیکی تا 10 میلیون سیکل و از نظر الکتریکی تا 100 هزار سیکل تامین شده است .

اطلاعات محصول

جزئیات

کد کالا

40.52.9.012.0000

برند

فیندر

کشور سازنده

ایتالیا

نوع رله

شیشه‌ای ، مغناطیسی

سری محصول

رله‌های سری 40.52

سری سوکت

سوکت‌های سری 95

تعداد و شکل پایه

8 پایه سوزنی

ولتاژ بوبین

12 ولت DC

رنج جریان (A)

8 آمپر

توان بوبین

650 مگاوات

مقاومت بوبین

200 اهم

تعداد پل

2

نوع نصب

نصب روی برد‌های الکترونیکی‌ و‌‌‌‌‌‌‌‌‌ سوکت

مقدار تحمل عایق بوبین نسبت به اتصالات

۶ کیلو ولت

مواد سازنده کنتاکت

AgNi

ابعاد محصول (میلی‌متر)

12.4 * 25 * 29

تعداد در جعبه

1 عدد

ضمانت

3 سال گارانتی
