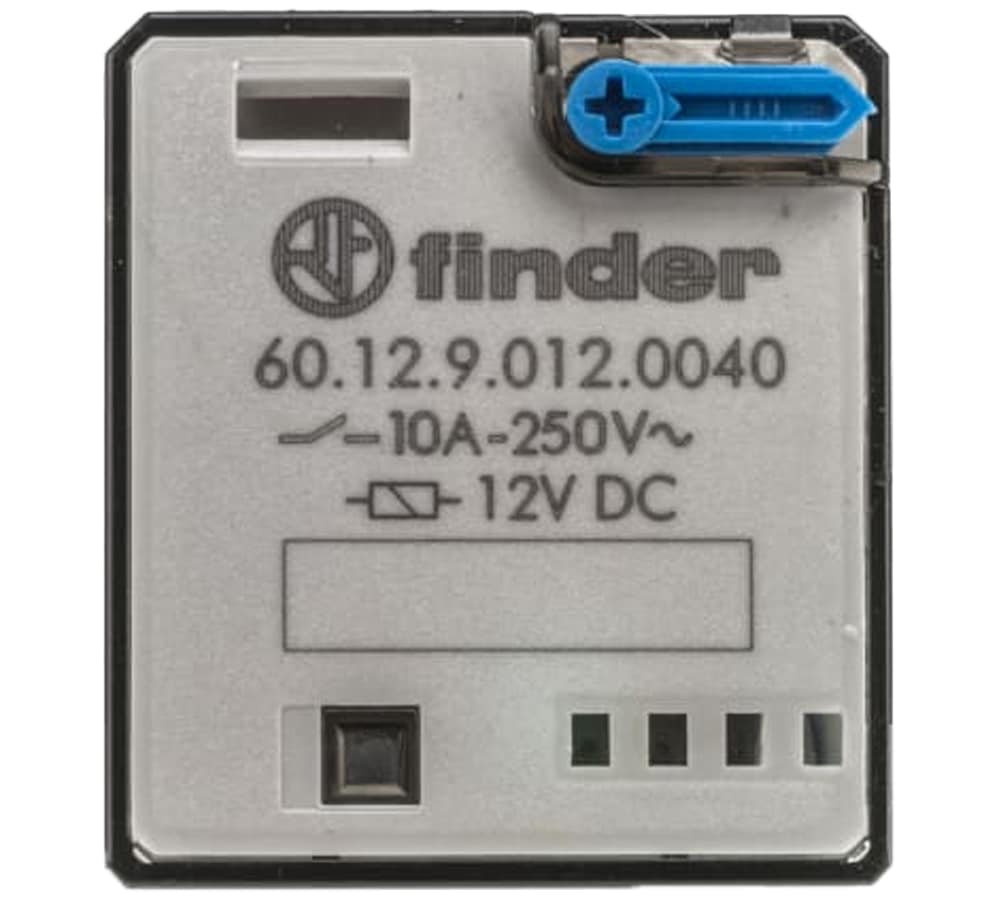

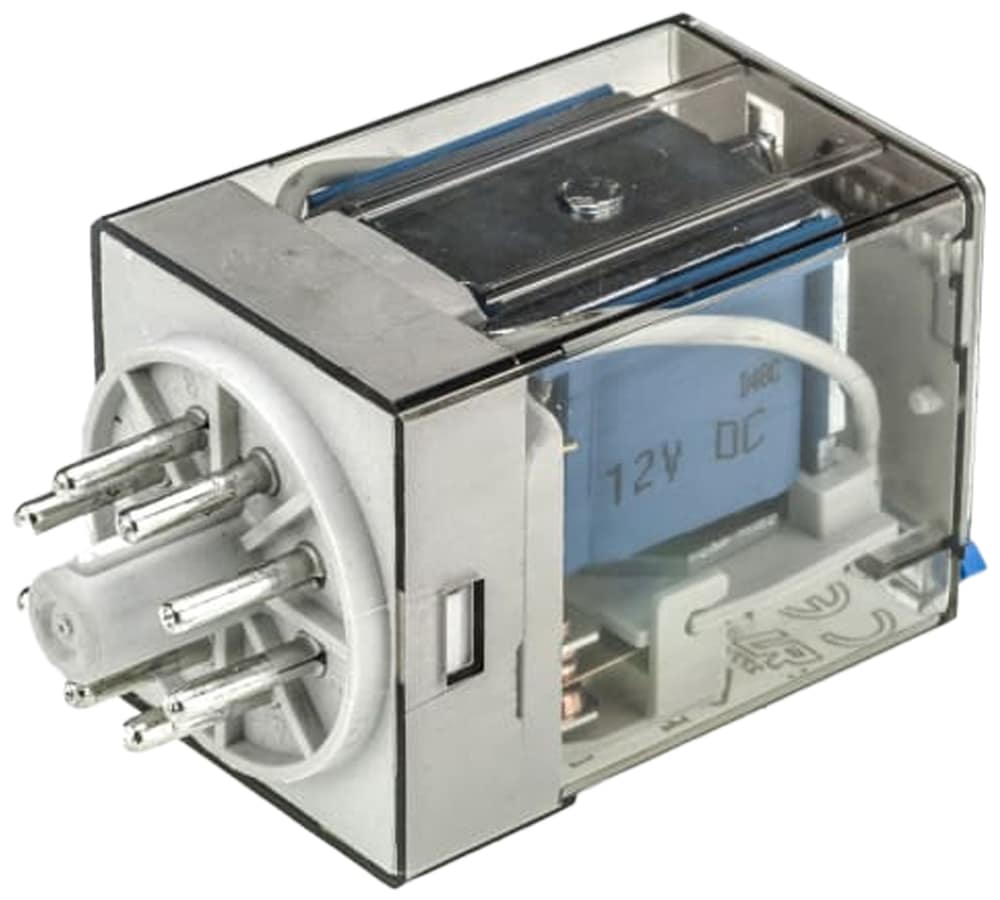

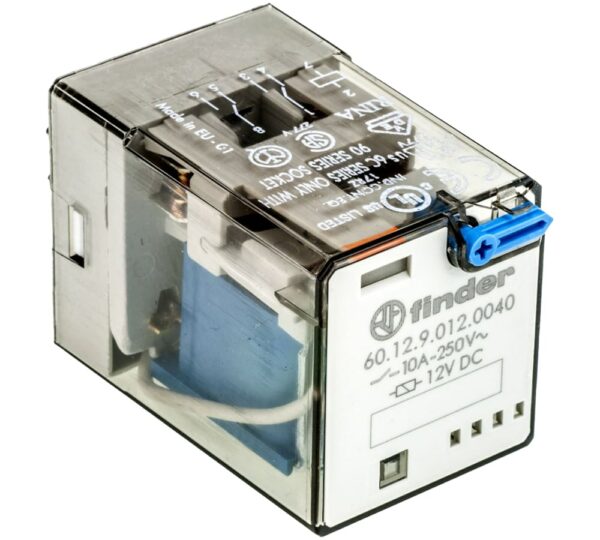

رله دو کنتاکت 12 ولت DC فیندر کد 60.12.9.012.0040

رله شیشه‌ای فیندر کد 601290120040

رله شیشه ای فیندر از دسته رله‌های پرکاربرد می‌باشد که در صنعت برق بسیار دارای اهمیت و استفاده فراوان می‌باشد. رله دو کنتاکت فیندر کد 60.12.9.012.0040 از سری رله‌های با کنتاکت DPDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد. این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند. بنابراین یک رله مغناطیسی به شمار می‌آید. این نوع رله دارای 2 عدد کنتاکت چنج اوور می‌باشد.

• مقادیر ولتاژ

رله فیندر کد 60.12.9.012.0040 دارای ولتاژ نامی بوبین 12 ولت بوده و برای سیستم برق مستقیم (DC) مورد استفاده قرار می‌گیرد. حداکثر ولتاژ سوئیچینگ نیز برای این رله 220 ولت DC و 400 ولت متناوب (AC) می‌باشد. علاوه بر این جداسازی دی الکتریک مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلوولت است.

• مقادیر جریان

– جریان حداکثر سوئیچینگ رله فیندر کد 60.12.9.012.0040 برابر با 10 آمپر است. این مقدار برای حد‌اکثر  جریان کنتاکت‌های این رله نیز برقرار است.

– جریان نامی کنتاکت‌های این رله در برق مستقیم (DC) با ولتاژ 30 ولت و برق متناوب (AC) 250 ولت برابر 10 آمپر است.

– جریان بوبین این رله برابر 109 میلی‌آمپر است.

• مقادیر توان و مقاومت

– توان مصرفی سیم پیچ در این رله برابر 2.2 ولت‌آمپر یا 1.3 وات است.

– مقاومت سیم پیچ این رله‌ها نیز برابر 110 اهم می‌باشد.

• نوع نصب

این نوع رله‌‌ها از مکانیزم وصل سوکتی بهره می‌گیرند. سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های تیغه‌ای خود بر روی سوکت‌ها وصل می‌شود.

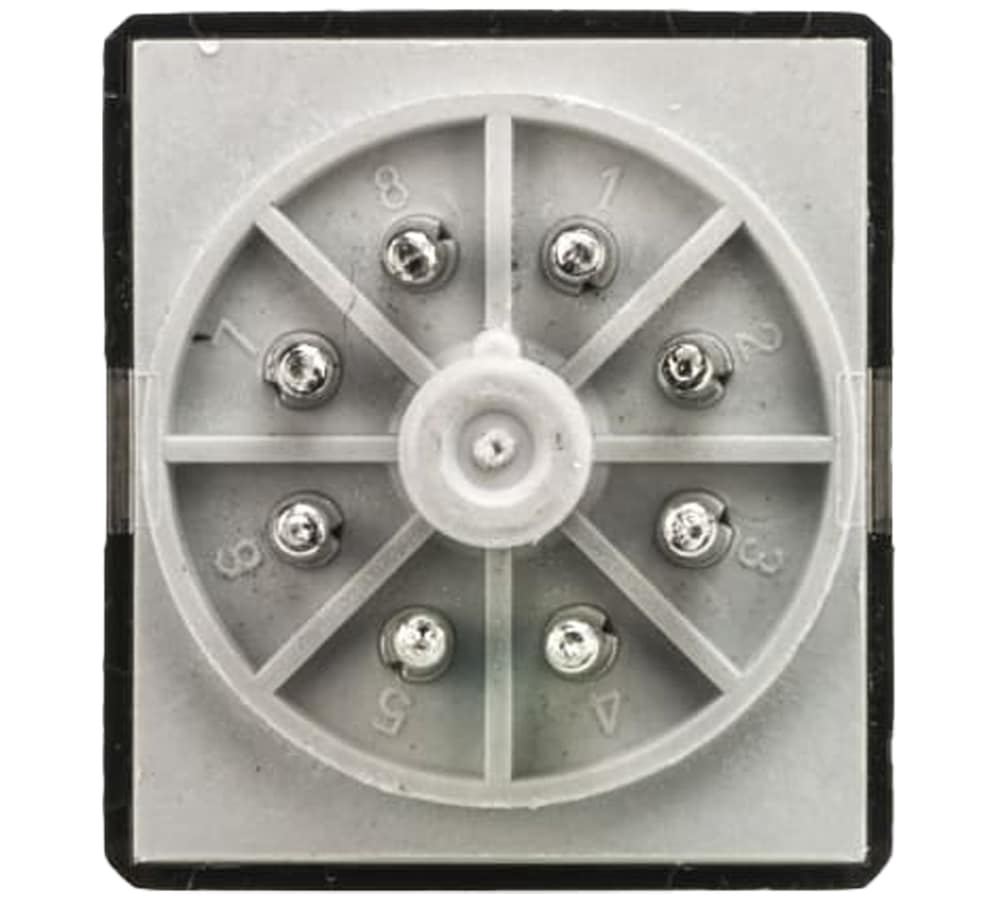

رله فیندر 60.12.9.012.0040 دارای 8 عدد پایه سوزنی است.

• درجه حفاظتی، طول عمر و شرایط دمایی

– درجه حفاظتی این رله از نظر نفوذ ذرات ریز، گرد و غبار و رطوبت برابر IP20 می‌باشد.

– جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد.

– رله فیندر کد 60.12.8.012.0040 دارای قابلیت بهره‌برداری در دمای 40- درجه تا 70+ درجه سانتی‌گراد است.

– طول عمر این وسیله از نظر مکانیکی بین 20 میلیون تا 50 میلیون سیکل و از نظر الکتریکی تا 200 هزار سیکل تامین شده است.
