779,520تومان
رله شیشه‌ای که در بازار و صنعت برق بعنوان رله کمکی یا رله مینیاتوری نیز شناخته می‌شود ، از انواع لوازم قابل استفاده برای قطع و وصل بار است . رلهها کلا یک وسیله برای سوئیچ قسمت‌های مختلفی از مدار هستند . این رلهها برای حفاظت بارهای کوچک مورد استفاده قرار می‌گیرند .
کاربرد این رلهها برای بارهای کوچکی است که جریان الکتریکی پایینی را از مدار می‌کشند . هرچند که ساختمان و کاربرد آنها شبیه به کنتاکتورهاست ، اما هیچگاه برای مصارف کوچک‌تر و بارهای ضعیف‌تر به صرفه نیست که از کنتاکتور یا کلیدهای مغناطیسی در مقیاس بزرگ استفاده کرد . در واقع رله شیشه‌ای در مدار فرمان برای صدور فرمان قطع و وصل در قسمت‌های مختلف به کار می‌رود در حالی که یک کنتاکتور معمولا با قطع مدار قدرت ، عمل قطع و وصل بار را انجام می‌دهد .
کاربرد رله شیشه‌ای در مدارهای فرمان محسوس و قابل اهمیت و دارای ارزش بسیاری است . بخصوص در مدارهایی که تعداد فرمان‌های آن زیاد است رله شیشه‌ای کاربرد بسیاری دارد . برای مداری پیچیده که تعداد قطع و وصل‌ها ، و ادواتی که قطع و وصل خواهند شد زیاد باشد ، قطعا تعدادی رله شیشه‌ای نیاز خواهد بود . مثلا وقتی که نیاز است برای راه اندازی یک موتور الکتریکی ، چند فرمان مختلف در قسمت‌های مختلف داده شود و راه اندازی موتور مشروط به تعدادی فرمان جداگانه در مدار باشد مانند مدار آسانسور ، موتورهای تسمه‌ای در خطوط تولید کارخانجات ، انواع پمپ ها و … و در ساختمان PLCها بسیار کاربردی و مورد استفاده هستند .
تفاوت رله شیشه ای با رله های معمولی مکانیکی که بر اساس قطع و وصل کنتاکت‌ها عمل میکنند ، سرعت عملکرد رله است . در رله های شیشه‌ای کنتاکت‌ها این قابلیت را دارند که به سرعت تغییر وضعیت داده و زمان صرف شده در آنها کمتر از رله های معمولی است . از این رو در مدارهای فرمانی که لازم است کنتاکت‌ها به سرعت عمل نمایند اهمیت بالایی دارند .

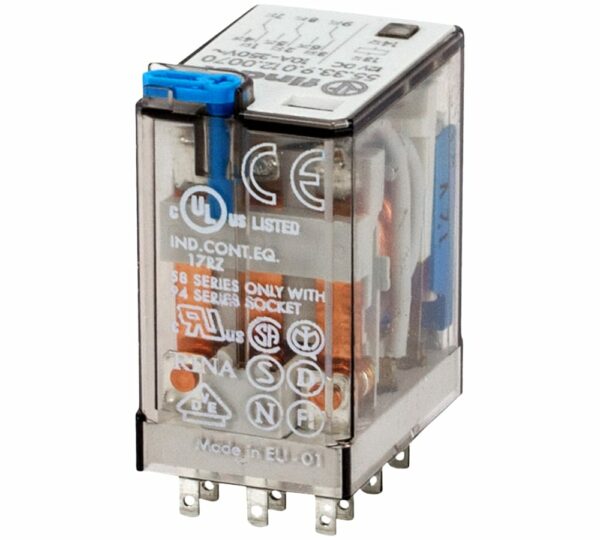

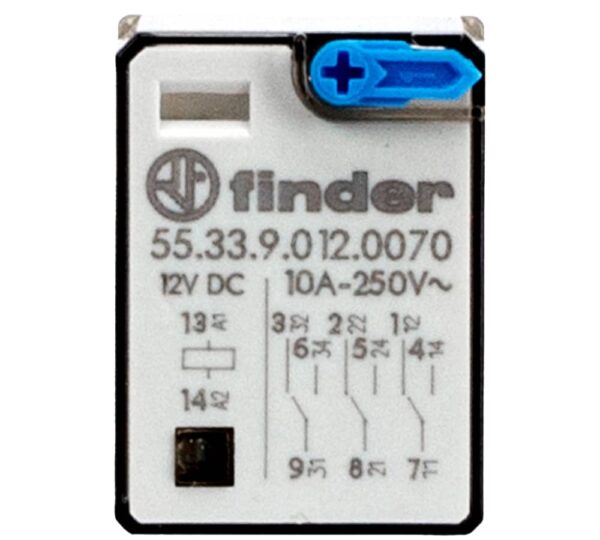

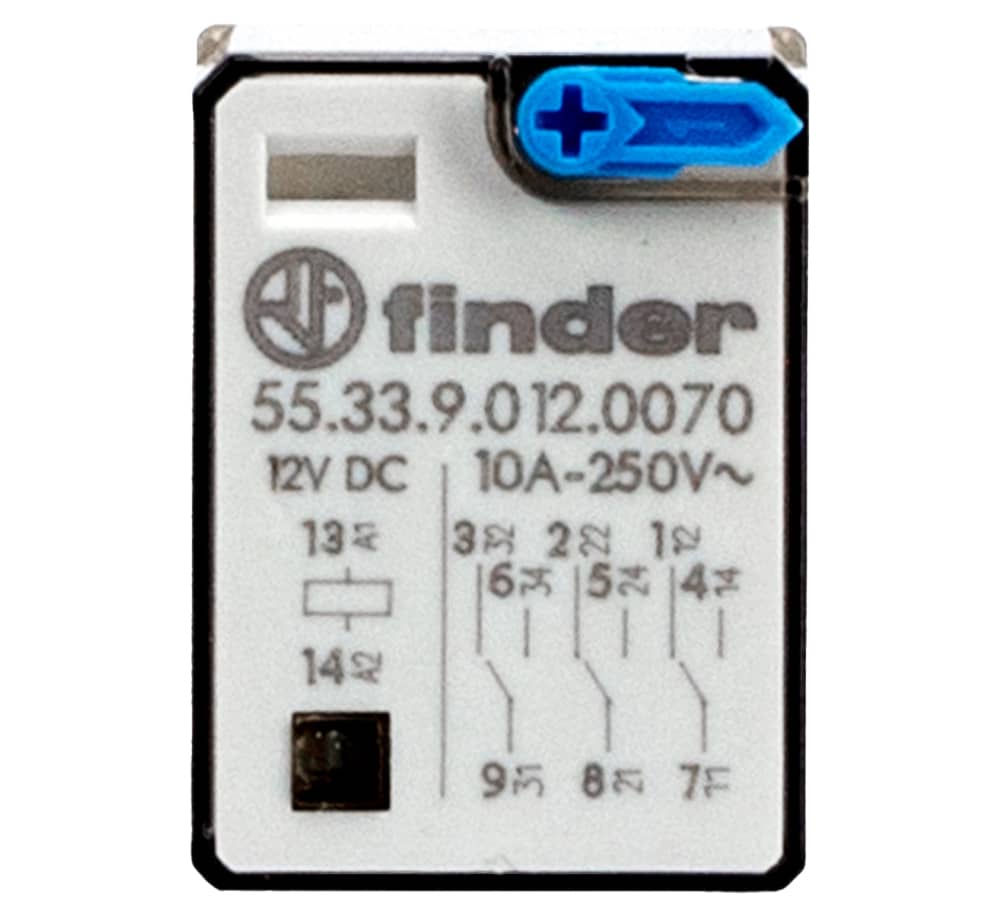

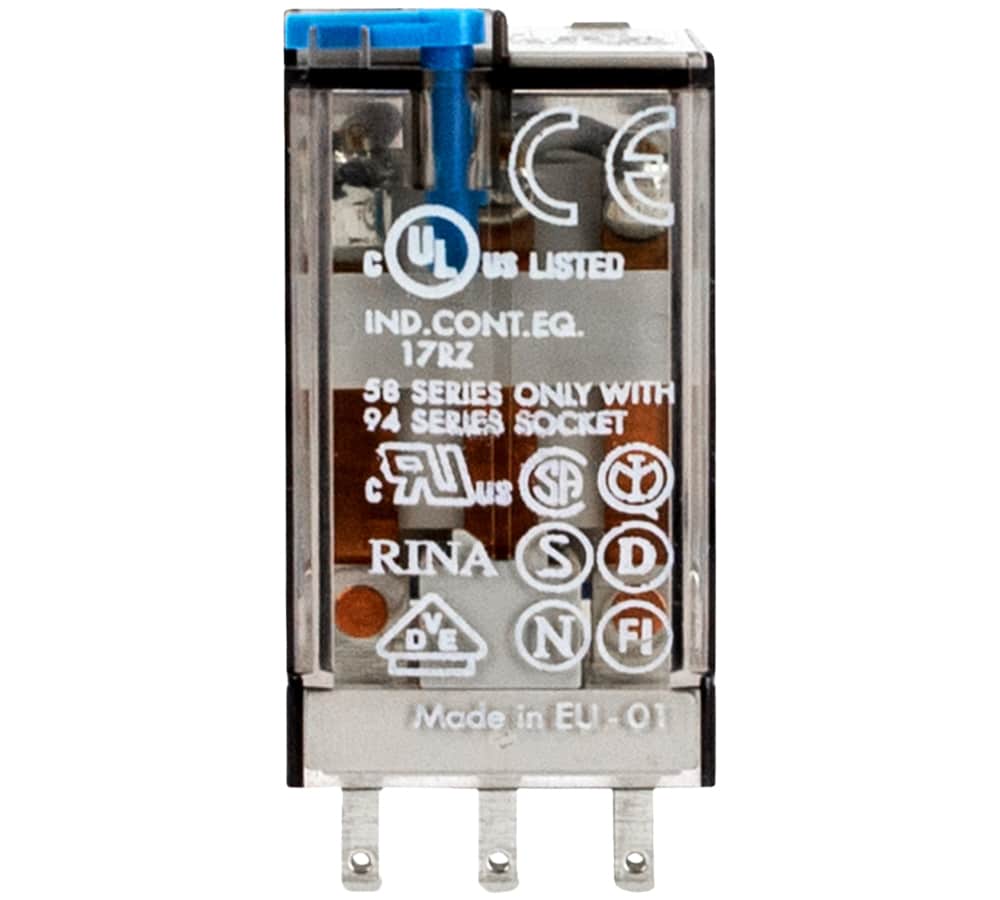

رله شیشه ای فیندر از این دسته رله‌های پرکاربرد است که در صنعت برق بسیار دارای اهمیت و استفاده فراوان هستند . رله سه کنتاکت فیندر کد 55.33.9.012.0070 از سری رله‌های با کنتاکت 3PDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد . این رلهها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند . بنابراین یک رله مغناطیسی به شمار می‌آید . این نوع رله از 3 کنتاکت چنج اوور برای قطع و وصل مدار بهره می‌گیرد .
رله فیندر کد 55.33.9.012.0070 دارای ولتاژ نامی بوبین 12 ولت بوده و برای سیستم برق مستقیم (DC) مورد استفاده قرار می‌گیرد . حداکثر ولتاژ سوئیچینگ این رله برابر 400 ولت AC می‌باشد . علاوه بر این جداسازی دی الکتریک مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 4 کیلوولت است .
جریان حداکثر سوئیچینگ رله فیندر کد 55.33.9.012.0070 برابر با 10 آمپر است . این مقدار برای جریان نامی کنتاکت‌های این رله نیز برقرار است .
– توان مصرفی سیم پیچ در این رله برابر 1 وات است .
– مقاومت سیم پیچ این رلهها نیز برابر 140 اهم می‌باشد .

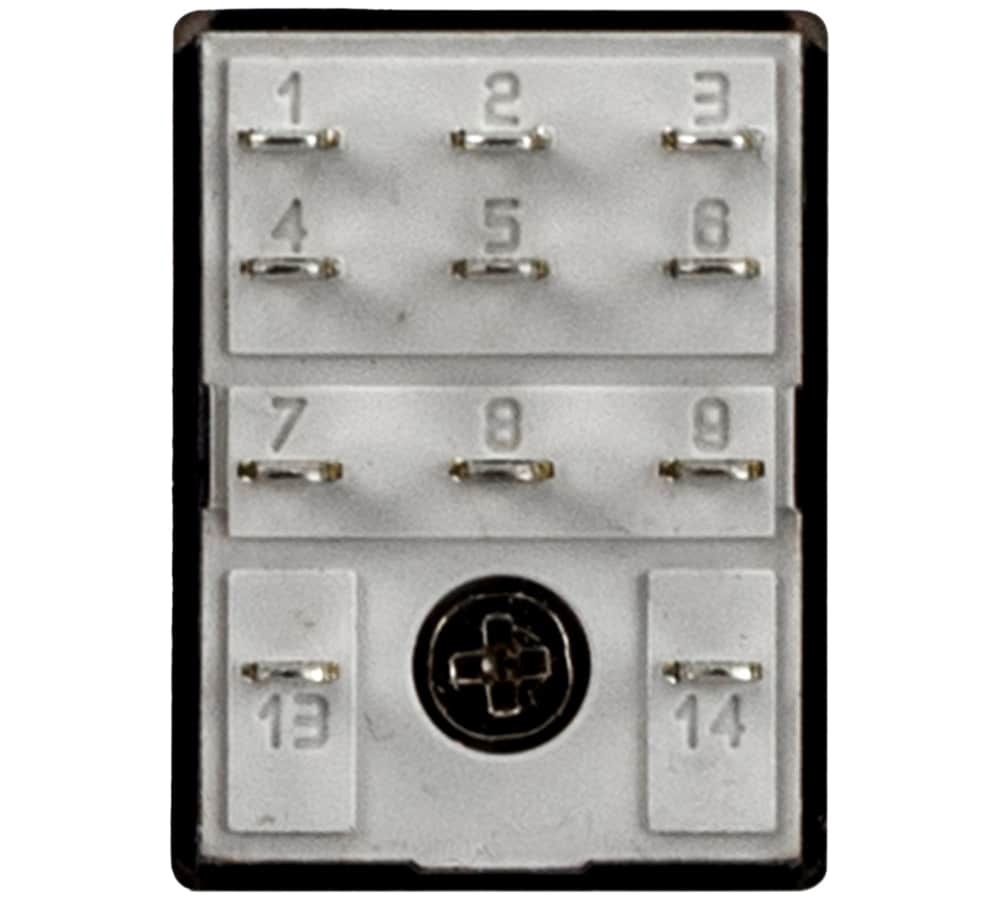

این نوع رلهها از مکانیزم وصل سوکتی بهره می‌گیرند . سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های تیغه‌ای خود بر روی سوکت‌ها وصل می‌شود . رله فیندر 55.33.9.012.0070 دارای 11 عدد پایه تیغه‌ای است .
– درجه حفاظتی این رله از نظر نفوذ ذرات ریز، گرد و غبار و رطوبت برابر IP20 می‌باشد.
– جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد.
– رله فیندر کد 55.33.9.012.0070 دارای قابلیت بهره‌برداری در دمای 40- درجه تا 85+ درجه سانتی‌گراد است .
– این وسیله از نظر مکانیکی تا 50 میلیون سیکل و از نظر الکتریکی تا 200 هزار سیکل دارای قابلیت بهره‌برداری می‌باشد .
این نوع رله دارای دکمه تست قفل و LED برای نشان دادن وضعیت قفل آن است .
جزئیات
| کد کالا |
55.33.9.012.0070 |
|---|---|
| برند |
فیندر |
| کشور سازنده |
ایتالیا |
| نوع رله |
شیشه‌ای ، مغناطیسی |
| سری محصول |
رله‌های سری 55.33 |
| سری سوکت |
سوکت های سری 94 |
| تعداد و شکل پایه |
11 پایه تیغه‌ای |
| ولتاژ بوبین |
12 ولت DC |
| رنج جریان (A) |
10 آمپر |
| توان بوبین |
1 وات |
| مقاومت بوبین |
140 اهم |
| تعداد پل |
3 |
| نوع نصب |
نصب روی سوکت |
| مقدار تحمل عایق بوبین نسبت به اتصالات |
۶ کیلو ولت |
| مواد سازنده کنتاکت |
AgNi |
| ابعاد محصول (میلی‌متر) |
20.7 * 37.2 * 27.7 |
| تعداد در جعبه |
1 عدد |
| ضمانت |
3 سال گارانتی |
