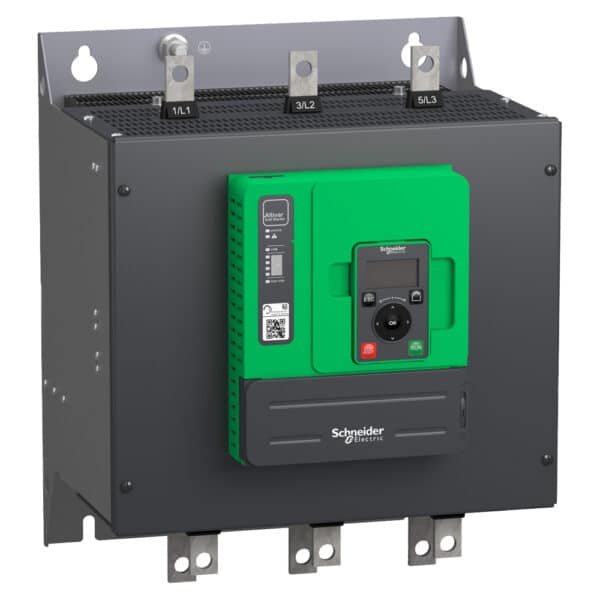

سافت استارتر سه فاز 250 آمپر اشنایدر ATS480C25Y

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

مقایسه

افزودن به علاقه مندی

دسته: تجهیزات راه اندازی موتور, سافت استارتر, سافت استارتر سه‌فاز

ویدیو محصول

توضیحات محصول

رطوبت نسبی

سوالات متداول

جزییات محصول

نوع محصول	سافت استارتر
کاربرد	موتورهای آسنکرون
کاربرد خاص	تجهیزات پردازشی و فرایندها
نام کوتاه	ATS480
فاز	3
دسته بندی کاربردی	AC-3A AC-53A
ولتاژ منبع تغذیه	208 تا 690 ولت
فرکانس منبع تغذیه	50 تا 60 هرتز
جریان نامی عملیاتی	250 آمپر در کارکرد عادی (40 درجه سانتی‌گراد)
جریان نامی در کارکرد سنگین	210 آمپر در 40 درجه سانتی‌گراد
کنترل گشتاور	True
درجه حفاظت IP	IP00
توان موتور (کیلووات)	75 کیلووات، 230 ولت در خط تغذیه موتور، کارکرد عادی 55 کیلووات، 230 ولت در خط تغذیه موتور، کارکرد سنگین 132 کیلووات، 400 ولت در خط تغذیه موتور، کارکرد عادی 110 کیلووات، 400 ولت در خط تغذیه موتور، کارکرد سنگین 132 کیلووات، 440 ولت در خط تغذیه موتور، کارکرد عادی 110 کیلووات، 440 ولت د رخط تغذیه موتور، کارکرد سنگین 160 کیلووات، 500 ولت در خط تغذیه موتور، کارکرد عادی 132 کیلووات، 500 ولت در خط تغذیه موتور، کارکرد سنگین 160 کیلووات، 525 ولت در خط تغذیه موتور، کارکرد عادی 132 کیلووات، 525 ولت در خط تغذیه موتور، کارکرد سنگین 220 کیلووات، 660 ولت در خط تغذیه موتور، کارکرد عادی 160 کیلووات، 660 ولت در خط تغذیه موتور، کارکرد سنگین 250 کیلووات، 690 ولت در خط تغذیه موتور، کارکرد عادی 200 کیلووات، 690 ولت در خط تغذیه موتور، کارکرد سنگین 132 کیلووات، 230 ولت در اتصال به ترمینال مثلث موتور، کارکرد عادی 110 کیلووات، 230 ولت در اتصال به ترمینال مثلث موتور، کارکرد سنگین 220 کیلووات، 400 ولت در اتصال به ترمینال مثلث موتور، کارکرد عادی 160 کیلووات، 400 ولت در اتصال به ترمینال مثلث موتور، کارکرد سنگین
حداکثر توان نامی (اسب بخار)	75 اسب بخار، 208 ولت، کارکرد عادی 60 اسب بخار، 208 ولت، کارکرد سنگین 100 اسب بخار، 230 ولت، کارکرد عادی 75 اسب بخار، 230 ولت، کارکرد سنگین 200 اسب بخار، 460 ولت، کارکرد عادی 150 اسب بخار، 460 ولت، کارکرد سنگین 250 اسب بخار، 575 ولت، کارکرد عادی 200 اسب بخار، 575 ولت، کارکرد سنگین
کارت آپشن	Profibus DP V1 ماژول ارتباطی برای PROFINET ماژول ارتباطی برای Modbus TCP/EtherNet/IP ماژول ارتباطی برای CANopen daisy chain ماژول ارتباطی برای CANopen Sub-D ماژول ارتباطی برای CANopen open style
اتصال دستگاه	خط تغذیه موتور اتصال به ترمینال مثلث موتور
توان ظاهری	0.106 kVA
حفاظت اضافه بار یکپارچه موتور	True
کلاس حفاظت حرارتی موتور	کلاس 10E
نوع حفاظت	فاز: خط حفاظت حرارتی یکپارچه: موتور حفاظت حرارتی: راه انداز جریان اضافه بار: موتور زیر باری: موتور زمان راه اندازی بیش از حد: موتور روتور قفل شده قطع فاز: موتور قطع فاز خط: خط تغذیه قطع فاز خط: موتور حفاظت حرارتی: موتور
محدودیت جریان (5 برابر حداکثر جریان نامی)	150…700 %
جریان نامی در تلفات توان	250 آمپر
تلفات توان در جریان استاتیکی	25 وات
تلفات توان در هر دستگاه وابسته به جریان	675 وات
استانداردها	IEC 60947-4-2 UL 60947-4-2 IEC 60664-1
گواهینامه‌ها	CE cULus CCC UKCA RCM EAC DNV ABS BV CCS
نشان	CE CCC UKCA EAC RCM CULus
ولتاژ مدار کنترل	24 ولت DC
تعداد ورودی مجزا	4
نوع ورودی مجزا	توقف، ورودی منطقی، 3500 اهم اجرا، ورودی منطقی، 3500 اهم DI3 قابل برنامه ریزی، ورودی منطقی، 3500 اهم DI4 قابل برنامه ریزی، ورودی منطقی، 3500 اهم
سازگاری ورودی	توقف، ورودی مجزا سطح 1، PLC IEC 61131-2 اجرا، ورودی مجزا سطح 1، PLC IEC 61131-2 DI3 ورودی مجزا سطح 1، PLC IEC 61131-2 DI4 ورودی مجزا سطح 1، PLC IEC 61131-2 منطق ورودی مجزا ورودی دیجیتال قابل برنامه ریزی: کمتر از 5 ولت
تعداد خروجی رله‌ای	3
نوع خروجی رله‌ای	خروجی رله‌ای R1A 1 کنتاکت نرمال باز خروجی رله‌ای R1B 1 کنتاکت نرمال باز خروجی رله‌ای RIC باز/بسته قابل برنامه ریزی
حداقل جریان سوئیچینگ	100 میلی‌آمپر در 12 ولت DC، خروجی رله‌ای
حداکثر جریان سوئیچینگ	2 آمپر در 250 ولت AC ، خروجی رله‌ای 2 آمپر در 30 ولت DC، خروجی رله‌ای
تعداد خروجی مجزا	2
نوع خروجی مجزا	DQ1 خروجی دیجیتال قابل برنامه ریزی تا 30 ولت DQ2 خروجی دیجیتال قابل برنامه ریزی تا 30 ولت
سازگاری خروجی	کلکتور باز سطح 1، PLC IEC 65A-68
تعداد ورودی آنالوگ	1
نوع ورودی آنالوگ	پراب دما AI1/PTC PTC/Pt 100 پراب دما PTC2 PTC/Pt 100 پراب دما PTC3 PTC/Pt 100
تعداد خروجی آنالوگ	1
نوع خروجی آنالوگ	خروجی جریان AQ1 0…20 mA یا 0…10 V 500 Ohm
پروتکل پورت ارتباطی	Modbus serial
نوع کانکتور	RJ45
لینک داده ارتباطی	Serial
اینترفیس فیزیکی	2 سیمه RS 485
نرخ انتقال داده	1200 تا 256000 بیت بر ثانیه
فریم انتقال داده	RTU
فرمت داده	8 بیت، زوج و فرد یا عدم تقارن قابل تنظیم
نوع پلاریزاسیون	فاقد سریال مدباس امپدانس
تعداد آدرس	0 تا 227 سریال مدباس
روش دسترسی	Slave Modbus serial
عملکردهای در دسترس	کنترل بای پس خارجی پیش گرمایش دفع دود کنترل چند موتوره ست موتور دوم مدیریت کاربر سخت‌سازی (ایمن سازی) پورت‌ها و سرویس‌ها ثبت رویدادهای امنیتی به روزرسانی سیستم امنیتی سایبری یکسو سازی
صفحه نمایش در دسترس	True
حالت بهره برداری	عمودی
ارتفاع	380 سانتی‌متر
عرض	320 سانتی‌متر
عمق	277 سانتی‌متر
وزن	18.2
درجه آلودگی	سطح 3
ولتاژ ضربه	6 کیلوولت
ولتاژ عایقی نامی	690 ولت
کلاس زیست محیطی (حین کار)	کلاس 3C3 مطابق با استاندارد IEC 60721-3-3 کلاس 3S2 مطابق با استاندارد IEC 60721-3-3
رطوبت نسبی	0 تا 95 درصد بدون تراکم و چکیدن آب مطابق با IEC 60068-2-3
دمای محیط برای بهره برداری	15- تا 60 درجه سانتی‌گراد
دمای محیط برای نگهداری یا انبار	25- تا 70 درجه سانتی‌گراد
ارتفاع عملیاتی نسبت به سطح دریا	تا 4000 متر بسته به شرایط محیطی و کاهش مقادیر نامی
حداکثر انحراف در اثر لرزش (حین کار)	1.5 میلی‌متر در 2 تا 13 هرتز
حداکثر انحراف در اثر لرزش (حین نگهداری)	1.75 میلی‌متر در 2 تا 9 هرتز
حداکثر انحراف در اثر لرزش (حین حمل و نقل)	1.75 میلی‌متر در 2 تا 9 هرتز
حداکثر شتاب در اثر تنش‌های لرزشی (حین کار)	10 m/s² در 13 تا 200 هرتز
حداکثر شتاب در بار لرزشی (حین نگهداری)	15 m/s² در 200 تا 500 هرتز 10 m/s² در 9 تا 200 هرتز
حداکثر شتاب در بار لرزشی (حین حمل و نقل)	15 m/s² در 200 تا 500 هرتز 10 m/s² در 9 تا 200 هرتز
حداکثر شتاب در ضربه (حین کار)	150 m/s² در 11 میلی‌ثانیه
حداکثر شتاب در تنش‌های ضربه‌‌ای (حین نگهداری)	100 m/s² در 11 میلی‌ثانیه
حداکثر شتاب تحت تاثیر ضربه (حین حمل و نقل)	100 m/s² در 11 میلی‌ثانیه
