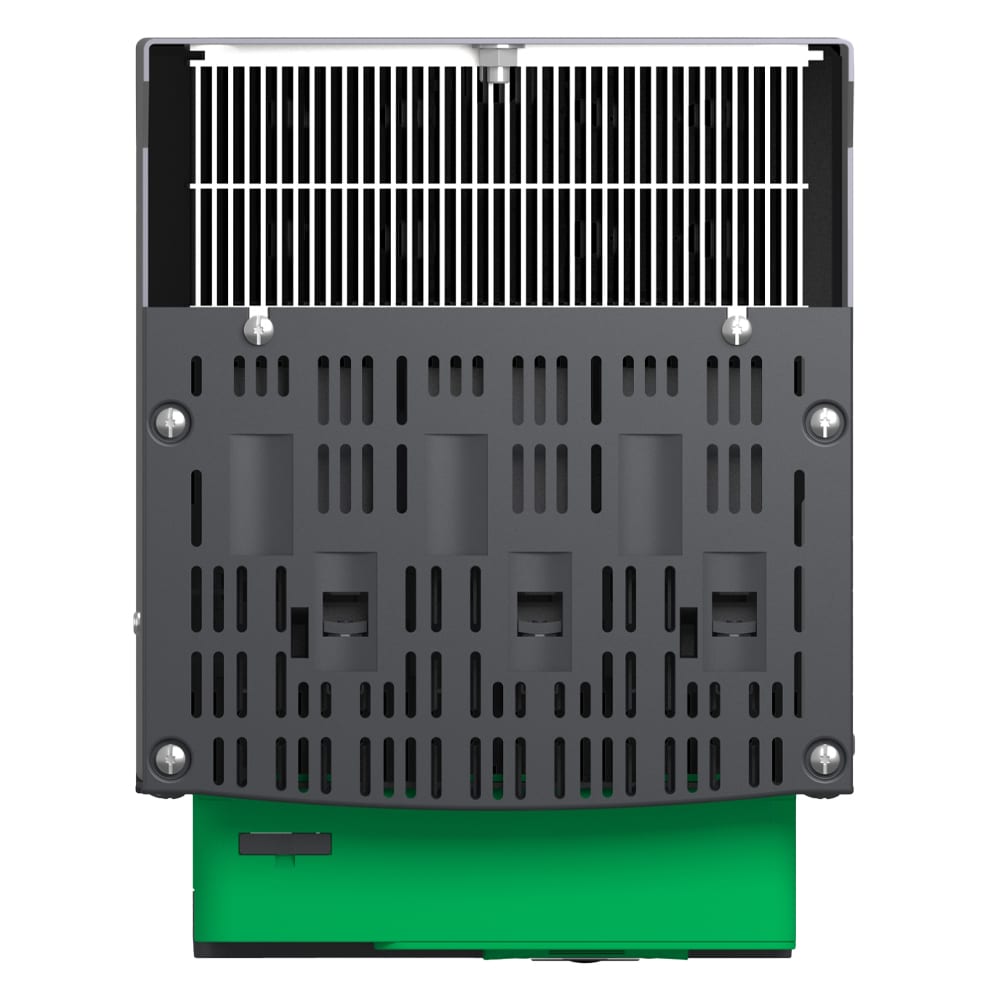

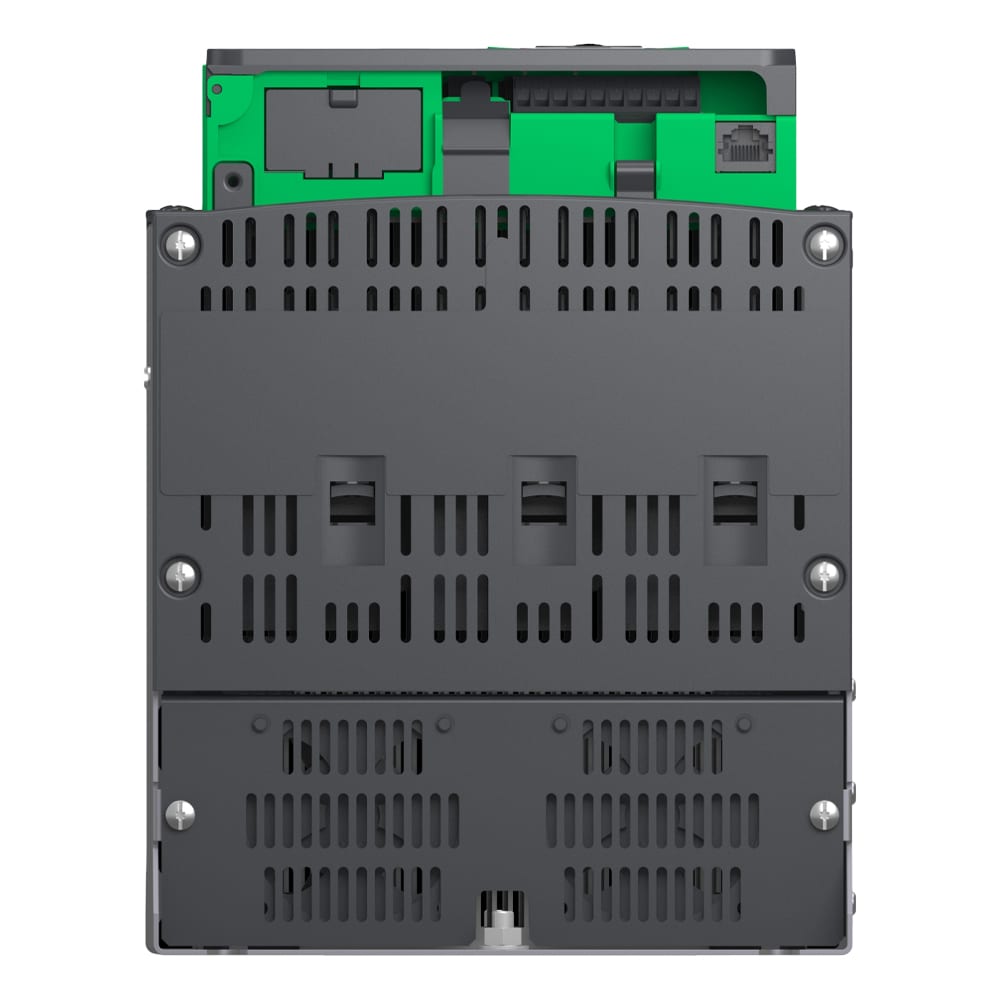

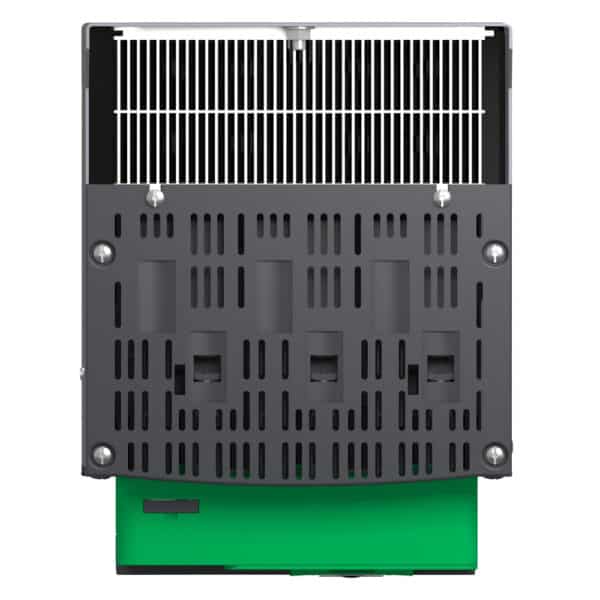

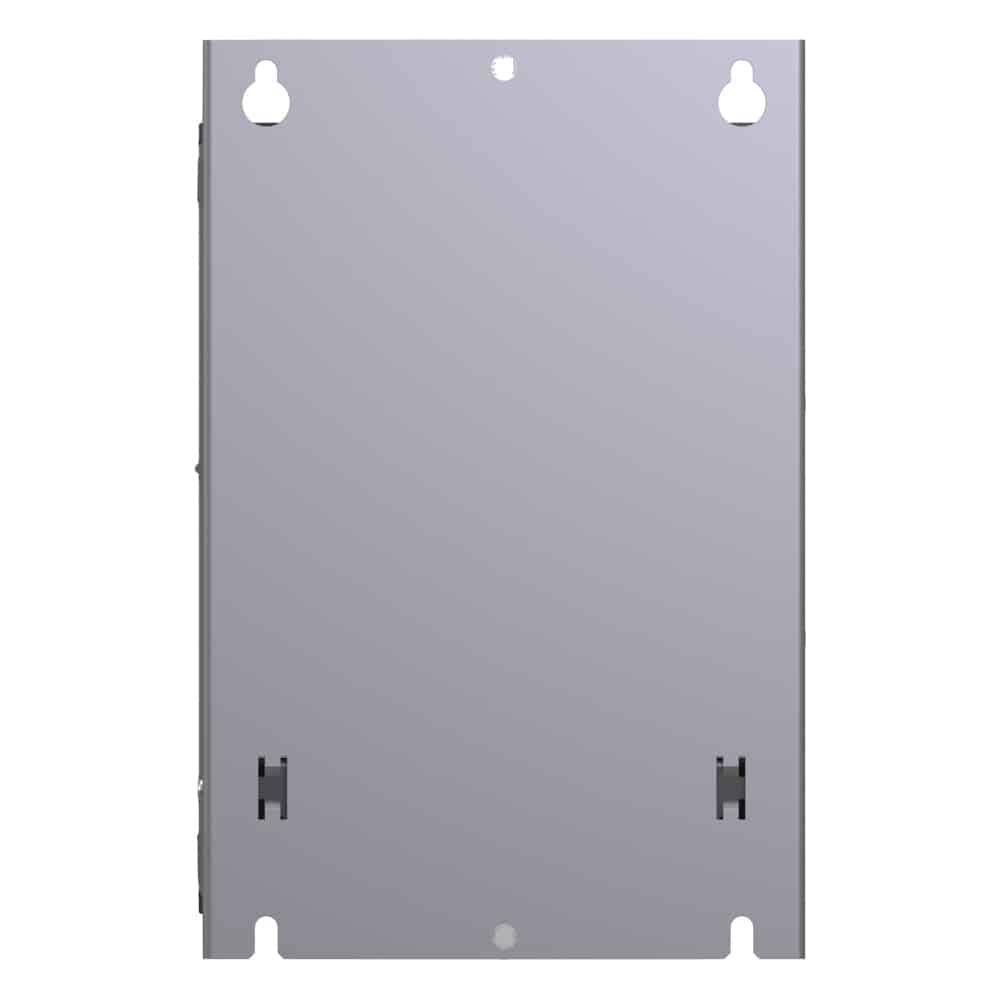

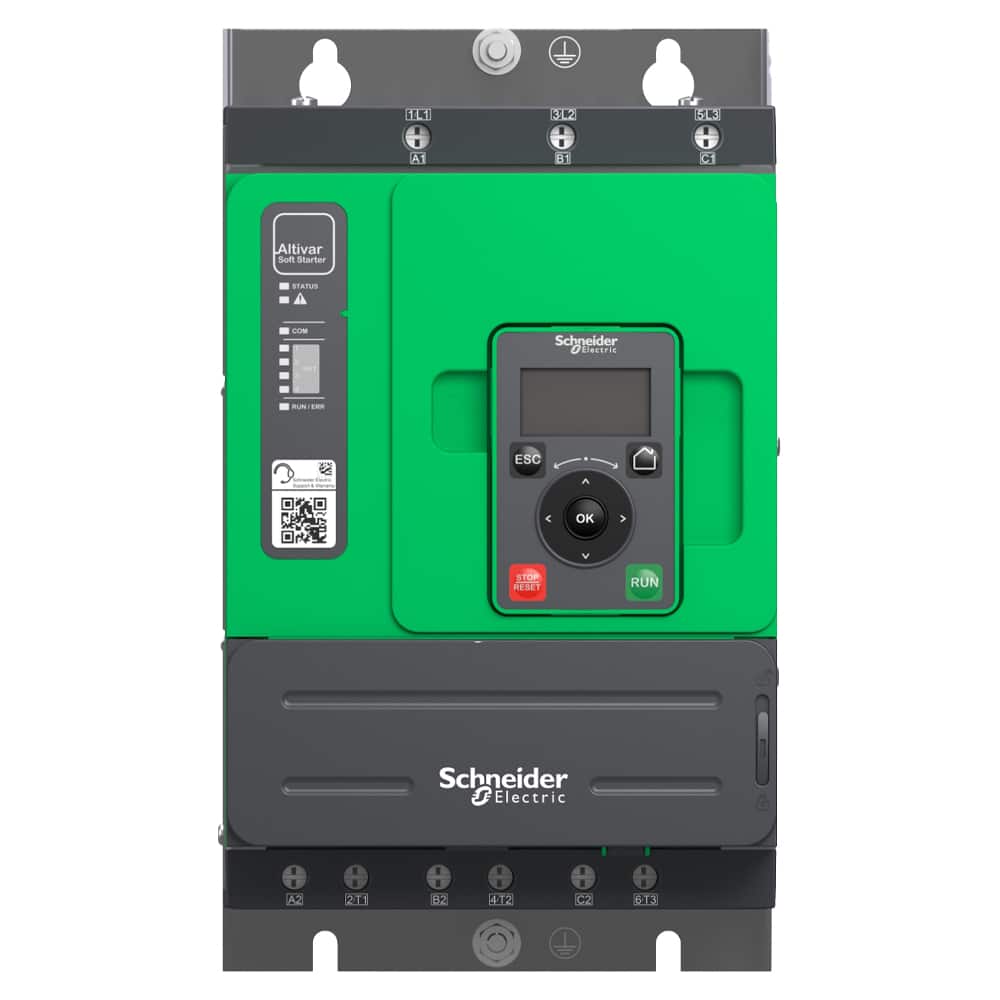

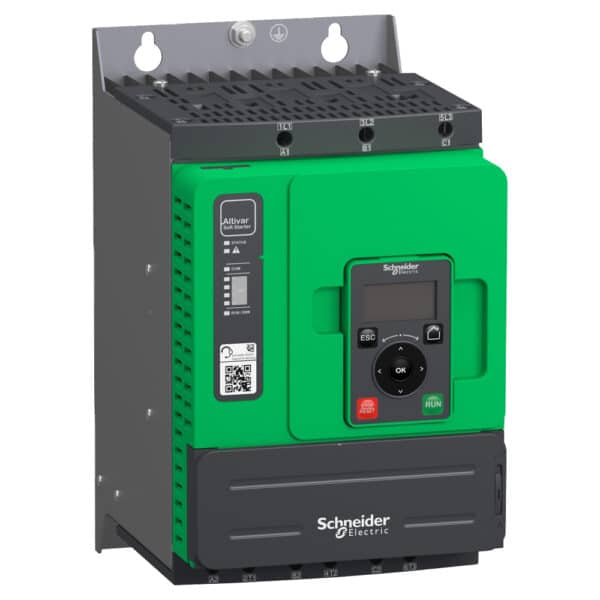

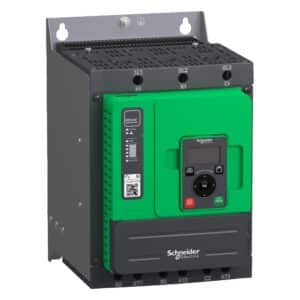

سافت استارتر سه فاز 47 آمپر اشنایدر ATS480D47Y

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی های فنی سافت استارتر اشنایدر ATS480D47Y

  • اهداف و کاربرد

سافت استارتر اشنایدر کد ATS480D47Y یکی از تجهیزات راه‌اندازی موتوری است با هدف راه‌اندازی موتورهایی که به صورت غیرسنکرون کار می‌کنند مورد استفاده قرار می‌گیرد. هدف اصلی از به کارگیری سافت استارتر در موتورهای الکتریکی شروع کار و توقف موتور به صورت نرم با افزایش یا کاهش تدریجی دور یا سرعت چرخش قسمت دوار موتور می‌باشد. این کار باعث جلوگیری از بروز جریان‌های راه‌اندازی شدید و افت ولتاژ در شبکه و سایر آسیب‌های ناشی از کلیدزنی و راه اندازی مستقیم موتورها شده و از تجهیزات حفاظتی و سایر تجهیزات مدار و شبکه محافظت می‌نماید.

این دسته از سافت استارترها در صنعت با نام کوتاه ATS480 شناخته می‌شوند که در رنج عملکردی و تولیدی Altivar قابل بهره‌برداری می‌باشند. به طور اختصاصی از این سافت استارتر برای وصل به موتورها و راه‌اندازی تجهیزات پردازشی در زیرساخت‌ها و فرآیندها استفاده می‌شود.

  • مشخصات ولتاژ و جریان و فرکانس

برای سافت استارتر ATS480D47Y ولتاژ تغذیه با مقادیر نامی 208 تا 690 ولت مشخص شده است.

ولتاژ مدار کنترل برای اتصال به این دستگاه در برق AC بین 110 تا 250 ولت و در برق DC برابر 24 ولت است.

ولتاژ ضربه قابل تحمل برای این وسیله حداکثر 6 کیلوولت و ولتاژ عایقی نامی آن 690 ولت می‌باشد.

جریان نامی راه‌انداز در این وسیله برابر 47 آمپر است. در صورت به کارگیری موتور در شرایط بار سنگین جریان نامی راه انداز برابر با 38 آمپر مشخص شده است. جریان نامی ذکر شده برای شرایط دمایی 40 درجه سانتی‌گراد تعریف شده است.

فرکانس تغذیه این وسیله در شبکه‌های مختلف 50 تا 60 هرتز است.

  • مشخصات توان موتور

سافت استارتر اشنایدر کد ATS480D47Y با توجه به سطح ولتاژ و نوع شبکه اعم از سه‌فاز یا تکفاز بودن و همچنین کارکرد عادی یا سنگین بار برای موتور‌های با توان مختلف قابل استفاده است. به طور کلی از ولتاژ 230 ولت سه‌فاز تا 690 ولت سه‌فاز برای موتورهای با توان الکتریکی 9 تا 45 کیلووات قابل استفاده هستند. در هر سطح ولتاژ توان موتور قابل وصل به این دستگاه در بار سنگین و عادی متفاوت است.

در واحد اسب بخار نیز توان موتورهای راه‌اندازی شده توسط این سافت استارتر با توجه به بار سنگین یا عادی از سطح ولتاژ 208 تا 575 ولت بین 9 اسب بخار تا 40 اسب بخار می‌باشد.

  • راه‌اندازی

با توجه به اینکه راه‌اندازی موتور از لحاظ ایمنی تجهیزات که قبلا اشاره شد دارای اهمیت ویژه‌ای است، نوع راه‌اندازی و پارامترها و کمیت‌های مرتبط با آن نیز قابل توجه و مهم است. از این رو در انتخاب سافت استارتر، نوع موتور، نوع شبکه و هدف و حساسیت سیستم تعیین کننده خواهد بود.

مواردی از قبیل نوع راه‌اندازی، گشتاور راه‌اندازی، و زمان راه‌اندازی دارای اهمیت ویژه‌ای در انتخاب سافت استارتر هستند. پارامتر‌های گفته شده برای توقف موتور نیز مورد توجه قرار می‌گیرند.

راه‌اندازی سافت استارتر اشنایدر کد ATS480D47Y به روش کنترل گشتاور می‌باشد. کنترل گشتاور با اعمال تغییرات در فرکانس و ولتاژ صورت می‌گیرد.

  • ورودی و خروجی

سافت استارتر ATS480D47Y برای راه اندازی دارای وروردی‌ها و خروجی‌‎های مجزایی است که هر کدام در رنج خاصی مورد بهره برداری قرار می‌گیرند.

این دستگاه دارای 4 ورودی مجزا از نوع منطقی است. عملکرد ورودی‌ها به دو صورت قابل برنامه‌ریزی و ساده هستند که ورودی‌های منطقی ساده برای دو عملکرد اجرا و توقف به کار می‌روند.

علاوه بر این، 1 ورودی آنالوگ نیز به صورت پراب دمایی یا حرارتی از چند نوع برای این وسیلع پیش‌بینی شده است.

خروجی‌های این دستگاه نیز به صورت رله‌ای و آنالوگ هستند. این دستگاه دارای 3 خروجی رله‌ای است که دو خروجی به صورت نرمال باز بوده و خروجی دیگر باز یا بسته و قابل برنامه ریزی است. دو خروجی مجزا نیز با قابلیت برنامه‌ریزی تا ولتاژ 30 ولت برای این سافت استارتر تعبیه شده است.

خروجی آنالوگ سافت استارتر ATS480D47Y تا 10 ولت و 20 میلی‌آمپر جریان خروجی و به تعداد 1 پورت می‌باشد.

  • عملکردها

عملکردهای مختلفی برای سافت استارتر اشنایدر کد ATS480D47Y در دسترس است.

کنترل بای‌پس خارجی، دفع دود، پیش‌گرمایش، ایمن سازی، ثبت رویدادها، یکسوسازی و به روزرسانی از جمله عملکردهای پیش‌بینی شده و قابل دسترسی این دستگاه است.

  • حفاظت

سافت استارتر اشناید کد ATS480D47Y برای حفاظت از موتور، راه انداز و خط تغذیه دارای قابلیت‌های مختلفی است. حفاظت در مقابل خطای فاز و قطع فاز، حفاظت حرارتی، جریان اضافه بار، حفاظت زیر بار، حفاظت در زمان راه‌اندازی بیش از حد از جمله قابلیت‌های حفاظتی این دستگاه هستند.

  • شرایط محیطی

برای حفاظت دستگاه سافت استارتر ATS480D47Y درجه حفاظت آن در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت با مشخصه IP20 نشان داده می‌شود.

رطوبت نسبی محیط پیرامون این دستگاه باید بین 0 تا 95 درصد بوده و شرایط عدم تراکم رطوبت یا عدم چکیدن آب روی دستگاه فراهم شده باشد.

دمای مناسب محیط برای شرایط عملیاتی و بهره‌برداری سافت استارتر ATS480D47Y بین 15- درجه تا 60 درجه سانتی‌گراد و دمای مناسب برای نگهداری یا انبار این وسیله 25- تا 70 درجه سانتی‌گراد می‌باشد.

سوالات متداول

جزییات محصول

نوع محصول

سافت استارتر

کاربرد

موتورهای آسنکرون

کاربرد خاص

پردازش و فرایندها

نام کوتاه

ATS480

فاز

3

دسته بندی کاربردی

AC-3A
AC-53A

ولتاژ منبع تغذیه

208 تا 690 ولت

فرکانس منبع تغذیه

50 تا 60 هرتز

جریان نامی عملیاتی

47 آمپر در کارکرد عادی (40 درجه سانتی‌گراد)

جریان نامی در کارکرد سنگین

38 آمپر در 40 درجه سانتی‌گراد

کنترل گشتاور

True

درجه حفاظت IP

IP20

توان موتور (کیلووات)

11 کیلووات، 230 ولت در خط تغذیه موتور، کارکرد عادی
9 کیلووات، 230 ولت در خط تغذیه موتور، کارکرد سنگین
22 کیلووات، 400 ولت در خط تغذیه موتور، کارکرد عادی
18.5 کیلووات، 400 ولت در خط تغذیه موتور، کارکرد سنگین
22 کیلووات، 440 ولت در خط تغذیه موتور، کارکرد عادی
18.5 کیلووات، 440 ولت د رخط تغذیه موتور، کارکرد سنگین
30 کیلووات، 500 ولت در خط تغذیه موتور، کارکرد عادی
22 کیلووات، 500 ولت در خط تغذیه موتور، کارکرد سنگین
30 کیلووات، 525 ولت در خط تغذیه موتور، کارکرد عادی
22 کیلووات، 525 ولت در خط تغذیه موتور، کارکرد سنگین
37 کیلووات، 660 ولت در خط تغذیه موتور، کارکرد عادی
30 کیلووات، 660 ولت در خط تغذیه موتور، کارکرد سنگین
37 کیلووات، 690 ولت در خط تغذیه موتور، کارکرد عادی
30 کیلووات، 690 ولت در خط تغذیه موتور، کارکرد سنگین
22 کیلووات، 230 ولت در اتصال به ترمینال مثلث موتور، کارکرد عادی
18.5 کیلووات، 230 ولت در اتصال به ترمینال مثلث موتور، کارکرد سنگین
45 کیلووات، 400 ولت در اتصال به ترمینال مثلث موتور، کارکرد عادی
30 کیلووات، 400 ولت در اتصال به ترمینال مثلث موتور، کارکرد سنگین

حداکثر توان (اسب بخار)

10 اسب بخار، 208 ولت، کارکرد سنگین
15 اسب بخار، 230 ولت، کارکرد عادی
9 اسب بخار، 230 ولت، کارکرد سنگین
30 اسب بخار، 460 ولت، کارکرد عادی
25 اسب بخار، 460 ولت، کارکرد سنگین
40 اسب بخار، 575 ولت، کارکرد عادی
30 اسب بخار، 575 ولت، کارکرد سنگین

کارت آپشن

ماژول ارتباطی برای Profibus DP V1
ماژول ارتباطی برای PROFINET
ماژول ارتباطی برای Modbus TCP/EtherNet/IP
ماژول ارتباطی برای CANopen daisy chain
ماژول ارتباطی برای CANopen Sub-D
ماژول ارتباطی برای CANopen open style

اتصال دستگاه

خط تغذیه موتور
اتصال به ترمینال مثلث موتور

توان ظاهری

0.09 kVA

حفاظت اضافه بار یکپارچه موتور

True

کلاس حفاظت حرارتی موتور

کلاس 10E

نوع حفاظت

خطای فاز: خط
حفاظت حرارتی یکپارچه: موتور
حفاظت حرارتی: راه انداز
جریان اضافه بار: موتور
زیر باری: موتور
زمان راه اندازی بیش از حد: موتور روتور قفل شده
قطع فاز: موتور
قطع فاز خط: خط تغذیه
قطع فاز خط: موتور
حفاظت حرارتی: موتور

محدودیت جریان (5 برابر حداکثر جریان نامی)

150…700 %

جریان نامی تلفات توان

47 آمپر

تلفات توان در جریان استاتیکی

25 وات

تلفات توان در هر دستگاه وابسته به جریان

122 وات

استانداردها

IEC 60947-4-2
UL 60947-4-2
IEC 60664-1

گواهینامه‌ها

CE
cULus
CCC
UKCA
RCM
EAC
DNV
ABS
BV
CCS

نشان

CE
CCC
UKCA
EAC
RCM
CULus

ولتاژ مدار کنترل

24 ولت DC

تعداد ورودی مجزا

4

نوع ورودی مجزا

توقف، ورودی منطقی، 3500 اهم
اجرا، ورودی منطقی، 3500 اهم
DI3 قابل برنامه ریزی، ورودی منطقی، 3500 اهم
DI4 قابل برنامه ریزی، ورودی منطقی، 3500 اهم

سازگاری ورودی

توقف، ورودی مجزا سطح 1، PLC IEC 61131-2
اجرا، ورودی مجزا سطح 1، PLC IEC 61131-2
DI3 ورودی مجزا سطح 1، PLC IEC 61131-2
DI4 ورودی مجزا سطح 1، PLC IEC 61131-2

منطق ورودی مجزا

ورودی دیجیتال قابل برنامه ریزی: کمتر از 5 ولت

تعداد خروجی رله‌ای

3

نوع خروجی رله‌ای

خروجی رله‌ای R1A 1 کنتاکت نرمال باز
خروجی رله‌ای R1B 1 کنتاکت نرمال باز
خروجی رله‌ای RIC باز/بسته قابل برنامه ریزی

حداقل جریان سوئیچینگ

100 میلی‌آمپر در 12 ولت DC، خروجی رله‌ای

حداکثر جریان سوئیچینگ

2 آمپر در 250 ولت AC ، خروجی رله‌ای
2 آمپر در 30 ولت DC، خروجی رله‌ای

تعداد خروجی مجزا

2

نوع خروجی مجزا

DQ1 خروجی دیجیتال قابل برنامه ریزی تا 30 ولت
DQ2 خروجی دیجیتال قابل برنامه ریزی تا 30 ولت

سازگاری خروجی

کلکتور باز سطح 1، PLC IEC 65A-68

تعداد ورودی آنالوگ

1

نوع ورودی آنالوگ

پراب دما AI1/PTC PTC/Pt 100
پراب دما PTC2 PTC/Pt 100
پراب دما PTC3 PTC/Pt 100

تعداد خروجی آنالوگ

1

نوع خروجی آنالوگ

خروجی جریان AQ1 0…20 mA یا 0…10 V 500 Ohm

پروتکل پورت ارتباطی

Modbus serial

نوع کانکتور

RJ45

لینک داده ارتباطی

Serial

اینترفیس فیزیکی

2 سیمه RS 485

نرخ انتقال داده

1200 تا 256000 بیت بر ثانیه

فریم انتقال داده

RTU

فرمت داده

8 بیت، زوج و فرد یا عدم تقارن قابل تنظیم

نوع پلاریزاسیون

فاقد سریال مدباس امپدانس

تعداد آدرس

0 تا 227 سریال مدباس

روش دسترسی

Slave Modbus serial

عملکردهای در دسترس

کنترل بای پس خارجی
پیش گرمایش
دفع دود
کنترل چند موتوره
ست موتور دوم
مدیریت کاربر
سخت‌سازی (ایمن سازی) پورت‌ها و سرویس‌ها
ثبت رویدادهای امنیتی
به روزرسانی سیستم امنیتی سایبری
یکسو سازی

صفحه نمایش در دسترس

True

حالت بهره برداری

عمودی

ارتفاع

275 سانتی‌متر

عرض

160 سانتی‌متر

عمق

203 سانتی‌متر

وزن

4.9 کیلو گرم

درجه آلودگی

سطح3

ولتاژ ضربه

6 کیلوولت

ولتاژ عایقی نامی

690 ولت

کلاس زیست محیطی (حین کار)

کلاس 3C3 مطابق با استاندارد IEC 60721-3-3
کلاس 3S2 مطابق با استاندارد IEC 60721-3-3

رطوبت نسبی

0 تا 95 درصد بدون تراکم و چکیدن آب مطابق با IEC 60068-2-3

دمای محیط برای بهره برداری

15- تا 60 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

25- تا 70 درجه سانتی‌گراد

ارتفاع عملیاتی نسبت به سطح دریا

تا 4000 متر بسته به شرایط محیطی و کاهش مقادیر نامی

حداکثر انحراف در اثر لرزش (حین کار)

1.5 میلی‌متر در 2 تا 13 هرتز

حداکثر انحراف در اثر لرزش (حین نگهداری)

1.75 میلی‌متر در 2 تا 9 هرتز

حداکثر انحراف در اثر لرزش (حین حمل و نقل)

1.75 میلی‌متر در 2 تا 9 هرتز

حداکثر شتاب در اثر تنش‌های لرزشی (حین کار)

10 m/s² در 13 تا 200 هرتز

حداکثر شتاب در بار لرزشی (حین نگهداری)

15 m/s² در 200 تا 500 هرتز
10 m/s² در 9 تا 200 هرتز

حداکثر شتاب در بار لرزشی (حین حمل و نقل)

15 m/s² در 200 تا 500 هرتز
10 m/s² در 9 تا 200 هرتز

حداکثر شتاب در ضربه (حین کار)

150 m/s² در 11 میلی‌ثانیه

حداکثر شتاب در تنش‌های ضربه‌‌ای (حین نگهداری)

100 m/s² در 11 میلی‌ثانیه

حداکثر شتاب تحت تاثیر ضربه (حین حمل و نقل)

100 m/s² در 11 میلی‌ثانیه
