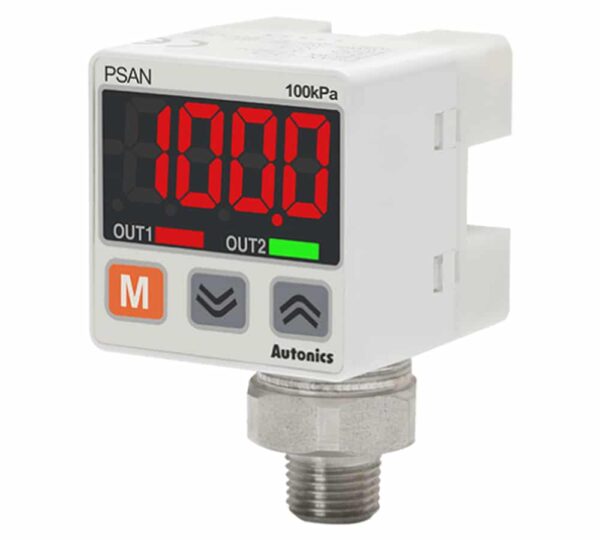

سنسور فشار آتونیکس PSAN-L01CA-R1/8

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

سنسورهای فشار آتونیکس کد PSAN-L01CA-R1/8 یکی از نمونه‌های طراحی شده برای اندازه‌گیری فشار هوا، گازهای غیرخورنده و سیالات غیر خورنده در فولاد ضدزنگ 316L هستند. این سنسورها در ولتاژ DC قابل بهره‌برداری بوده و ارتباط آن با کنترل‌کننده‌ها و سایر تجهیزات سیستم به صورت NPN و کلکتور باز برقرار می‌شود.

ویژگی‌های فنی سنسور فشار آتونیکس کد PSAN-L01CA-R1/8

  • سنسور فشار آتونیکس کد PSAN-L01CA-R1/8 متناسب با پورت فشار R1/8 بوده و در نوع فشار استاندارد به کار گرفته می‌شود. منظور از پورت فشار اتصالات لوله‌ای روی مبدل‌های سنسور است که برای اتصال مبدل به منبع فشار استفاده می‌شود.
  • سنسور فشار آتونیکس کد PSAN-L01CA-R1/8 قابلیت به کارگیری در رنج فشار نامی 0 تا 100 کیلوپاسکال را دارد.
  • این سنسور، فشار اندازه‌گیری شده را در واحدهای کیلوپاسکال (kPa)، بار (bar)، کیلوگرم بر سانتی‌متر مربع (kgf/cm²) و پوند بر اینچ مربع (psi) نمایش می‌دهد.
  • جنس قاب جلو این سنسور از پلی کربنات، قاب پشت از پلی آمید 6 و پورت فشار نیز از فولاد ضد زنگ می‌باشد.
  • این سنسور به وسیله کابل به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.

مشخصات ولتاژ و جریان

  • ولتاژ تغذیه سنسور فشار آتونیکس PSAN-L01CA-R1/8 بین 12 تا 24 ولت مستقیم (DC) می‌باشد.
  • جریان مصرفی با دو نوع خروجی برای این سنسور تعریف می‌شود. برای سنسور با ولتاژ خروجی، مقدار جریان مصرفی برابر 50 میلی‌آمپر و برای نوع جریان خروجی نیز برابر 75 میلی‌آمپر است.
  • جریان خروجی این سنسور 20 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سنسور فشار آتونیکس PSAN-L01CA-R1/8 برای کنترل خروجی با سرعت‌های پاسخگویی مختلفی طراحی شده است. سرعت پاسخگویی این سنسور در مقادیر 2.5، 5، 100 ،500 و 1000 میلی‌ثانیه قابل انتخاب می‌باشد. بنابراین، قابلیت کنترل و اطمینان بیشتری را فراهم می‌کند.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور فشار آتونیکس PSAN-L01CA-R1/8 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP40 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 10- درجه و 50+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 20- تا 60+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %30 تا %80 است.

سوالات متداول

جزییات محصول

کد محصول

PSAN-L01CA-R1/8

برند

آتونیکس

کشور سازنده

کره جنوبی

سیال مورد استفاده

هوا، گازهای بدون خاصیت خورندگی و مایعات بدون خاصیت خورندگی SUS316L

جهت پورت فشار

فیتینگ از زیر

پورت فشار

R1/8

نوع اتصال

کانکتور با کابل 2 متری

نوع فشار

فشار استاندارد

رنج فشار نامی

صفر تا 100 کیلو پاسکال

واحد فشار قابل نمایش

MPa, kPa , kgf/cm² , bar , psi

خروجی کنترلی

کالکتور باز NPN

ورودی / خروجی آپشن

خروجی جریانی 20 میلی آمپر DC4

منبع تغذیه

12 الی 24 ولت DC

جریان مصرفی

نوع ولتاژ خروجی : حداکثر 50 میلی آمپر
نوع جریان خروجی : حداکثر 75 میلی آمپر

درجه حفاظتی

IP40

هیسترزیس

رنج نمایش حداقل

پاسخ زمانی

قابلیت انتخاب 2.5 میلی ثانیه ، 5 میلی ثانیه ، 100 میلی ثانیه ، 500 میلی ثانیه ، 1000 میلی ثانیه

دمای محیط

10- تا 50 درجه سانتی گراد
انبار : 20- تا 60 درجه سانتی‌ گراد

رطوبت محیط

30 تا 80 درصد
انبار : 30 تا 80 درصد

مواد سازنده

بدنه جلویی : پلی کربنات
بدنه پشتی : پلی آمید 6
پورت فشار : SUS316L
