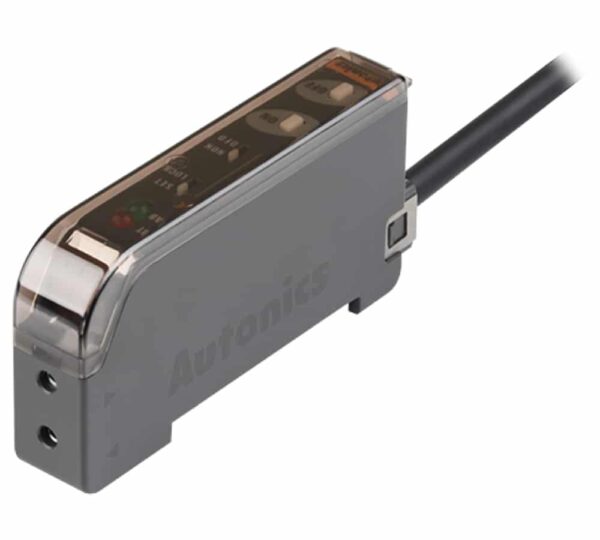

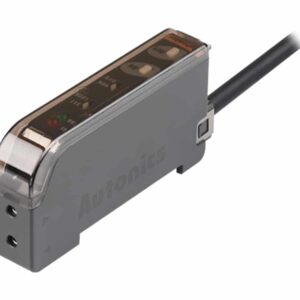

آمپلی فایر سنسور فیبر نوری آتونیکس BF4GP

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • منبع تغذیه : 12 الی 24 ولت DC
  • خروجی کنترلی : کالکتور باز PNP
  • طول کابل : 2 متر
  • زمان پاسخگویی : فرکانس 1 : حداکثر 0.5 میلی‌ثانیه / فرکانس 2 : حداکثر 0.7 میلی‌ثانیه

ویدیو محصول

توضیحات محصول

امپلی فایر فیبر نوری آتونیکس کد BF4GP امپلی فایر یک سنسور PNP بوده و ولتاژ اعمالی از تغذیه مثبت آن به خروجی مورد نظر می‌باشد. همچنین یک امپلی فایر کلکتور باز می‌باشد که پایه امیتر ترانزیستور آن به صورت داخلی زمین شده و پایه کلکتور در زمان روشن شدن ترانزیستور و یا در هنگام اتصال کوتاه، مدار باز می‌شود.

ویژگی‌های فنی آمپلی فایر آتونیکس کد BF4GP

  • امپلی فایر فیبر نوری آتونیکس سری BF4GP دارای قابلیت به کارگیری و پیکربندی با انواع کنترل‌کننده‌ها و PLCها و همچنین قابلیت تنظیم پارامترهای مختلف از لحاظ نحوه عملکرد و … از سمت دستگاه‌های خروجی می‌باشد.
  • تنظیم حساسیت سنسور به صورت دستی امکان‌پذیر می‌باشد.
  • منبع نور این امپلی فایر نور LED سبز با قطر 525 نانومتر می‌باشد.

مشخصات ولتاژ و جریان

  • ولتاژ تغذیه امپلی فایر BF4GP بین 12 تا 24 ولت مستقیم (DC) با حداکثر 10 درصد ریپل پیک تا پیک است.
  • مقدار ولتاژ مناسب برای اتصال با رابط SW حداقل بین 0 تا 1 ولت و حداکثر بین 5 تا 24 ولت می‌باشد.
  • حداکثر جریان مصرفی امپلی فایر فیبر نوری BF4GP برابر 45 میلی‌آمپر است.
  • ولتاژ بار قابل تشخیص خودکار حداکثر 30 ولت DC و جریان بار نیز حداکثر 50 میلی‌آمپر است. علاوه بر این حداکثر ولتاژ باقیمانده 2.5 ولت می‌باشد.

سرعت عملکرد

  • سرعت عملکرد این سنسور در دو فرکانس قابل تعریف است. در فرکانس اول سرعت واکنش این سنسور حداکثر 0.5 میلی‌ثانیه و در فرکانس دوم حداکثر 0.7 میلی‌ثانیه می‌باشد. این پاسخگویی مربوط به پهنای باند یا پاسخگویی فرکانسی سنسور است.
  • تاخیر در قطع امپلی فایر فیبر نوری BF4GP تا 40 میلی ثانیه است.

مشخصات حفاظتی و شرایط دمایی

  • امپلی فایر فیبر نوری آتونیکس BF4GP از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP40 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 10- درجه و 50+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 20- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این تقویت کننده بین %35 تا %85 است.
  • روشنایی محیط مناسب برای این سنسور برای نور خورشید حداکثر 11 هزار لوکس و برای نور لامپ حداکثر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد محصول

BF4GP

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع

استاندارد

منبع نور

LED با نور سبز (525nm)

زمان پاسخگویی

فرکانس 1: حداکثر 0.5 میلی‌ثانیه
فرکانس 2: حداکثر 0.7 میلی‌ثانیه

منبع تغذیه

12 الی 24 ولت DC

جریان مصرفی

حداکثر 45 میلی آمپر

مد عملکرد

LightOn/DarkOn (تنظیم به وسیله دکمه ON/OFF)

خروجی کنترلی

کالکتور باز PNP

فانکشن تایمر

تاخیر در قطع (40 میلی ثانیه)

تنظیم حساسیت

دستی

میزان روشنایی محیط

نور خورشید: حداکثر 11000lx، لامپ رشته ای: حداکثر. 3000lx (نور دریافت شده)

میزان دمای محیط

10- تا 50 درجه سانتیگراد
انبار: 20- تا 70 درجه سانتیگراد

میزان رطوبت محیط

35 تا 85 درصد RH
انبار: 35 تا 85 درصد RH

جلوگیری از تداخل متقابل

حالت فرکانس دیفرانسیل داخلی (فرکانس 1 (حالت عادی): حداکثر 0.5 میلی ثانیه، فرکانس 2: حداکثر 0.7 میلی ثانیه)

خروجی خود تشخیصی

حالت روشن تحت سنجش ناپایدار (زمانی که هدف به مدت 300 میلی ثانیه در سطح ناپایدار باقی می ماند)،
حالت روشن زمانی که خروجی کنترل اتصال کوتاه دارد
ولتاژ بار: حداکثر. 30VDC
جریان بار: حداکثر. 50 میلی آمپر
ولتاژ باقیمانده – حداکثر. 2.5 ولت

مواد سازنده

بدنه: اکریلونیتریل بوتادین استایرن مقاوم در برابر حرارت، کاور: پلی کربنات

طول کابل

2 متر

لوازم جانبی

براکت ثابت، پیچ و مهره

وزن

120 گرم
