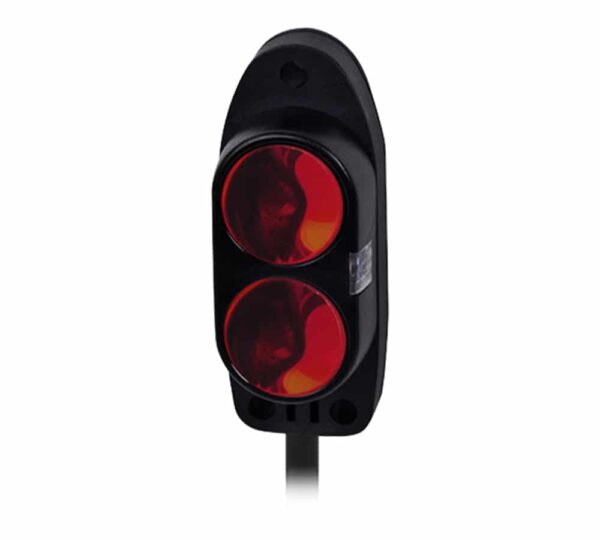

سنسور نوری یک‌طرفه آتونیکس BA2M-DDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یکطرفه بدون رفلکتور
  • فاصله تشخیص : 2 متر
  • هدف تشخیص : مواد نیمه شفاف و مات
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : کلکتور باز NPN
  • درجه حفاظتی : IP64

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BA2M-DDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BA2M-DDT

  • سنسور نوری آتونیکس کد BA2M-DDT از طریق بازتاب نور بین فرستنده و گیرنده عمل می‌کند که تا 2 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 2 متر تعیین شده است.
  • سنسور نوری آتونیکس BA2M-DDT قابلیت تشخیص اهداف با انواع رنگ‌ها و درجه شفافیت مختلف (مات یا شفاف) را دارد. در واقع این سنسور حساس به رنگ می‌باشد. منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج انتشار 850 نانومتر می‌باشد.
  • جنس قاب این سنسور از پلی کربنات و اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر و در پوش LED آن از جنس پلی کربنات است.
  • این سنسور به وسیله کابل با قطر 3 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است. سنسور نوری BA2M-DDT دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • عملکرد این سنسور بصورت Light ON می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به افزایش پرتوی نور است.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BA2M-DDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 15 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی، شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BA2M-DDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP64 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11 هزار لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BA2M-DDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یکطرفه بدون رفلکتور

فاصله تشخیص

2 متر

هدف تشخیص

مواد نیمه شفاف و مات

هیسترزیس

حداکثر 20٪ در فاصله تشخیص

منبع نور

ال ای دی مادون قرمز (850 نانومتر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 15 میلی آمپر (30 میلی آمپر زمانی که خروجی وصل است)

تنظیم حساسیت

واریابل تنظیم داخلی

نوع اتصال

کابل

حالت کاربری

روشن وصل

نوع خروجی سنسور

کلکتور باز NPN

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه خروجی

استاندارد IP

IP64

جنس بدنه

بدنه:ABS ، قسمت سنسور:پلی‌کربنات ، نشانگر:پلی‌کربنات ، واریابل:IXEF

اقلام‌ همراه دستگاه

درایور تنظیم واریابل

وزن

50 گرم
