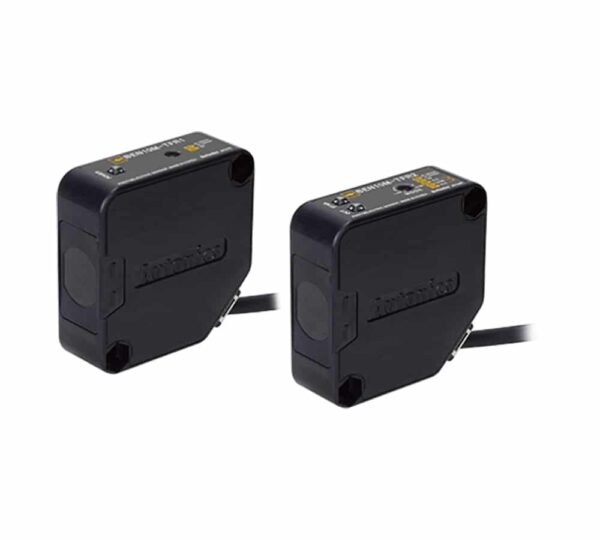

سنسور نوری دوطرفه آتونیکس BEN10M-TFR

سنسورهای نوری آتونیکس کد BEN10M-TFR یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد.

ویژگی‌‌‌‌های فنی سنسور نوری آتونیکس کد BEN10M-TFR

• سنسور نوری آتونیکس کد BEN10M-TFR از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 10 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 10 متر تعیین شده است.
• سنسور نوری آتونیکس BEN10M-TFR قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 16 میلی‌متر است.
• منبع نوری این سنسور، چراغ LED مادون قرمز 850 نانومتر می‌باشد.
• جنس بدنه و پوشش این سنسور از کریلونیتریل بوتادین استایرن مقاوم در برابر حرارت بوده و قسمت حسگر آن پلی کربنات با فیلتر پلاریزه از جنس پلی متیل متاکریلات است. براکت یا پایه این سنسور از ورق فولادی سرد و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
• این سنسور به وسیله کابل با قطر 5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.

مشخصات ولتاژ و جریان

• سنسور نوری آتونیکس BEN10M-TFR در ولتاژ DC در بازه ولتاژ 24 تا 240 ولت با ریپل حداکثر %10 و در ولتاژ AC در محدوده 24 تا 240 ولت با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد.
• توان مصرفی این سنسور نیز بین امیتر و رسیور برابر 4 ولت‌آمپر است.

سرعت پاسخگویی (عملکرد)

• سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 20 میلی‌ثانیه بوده و کنترل خروجی این سنسور رله‌ای می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

• سنسور نوری آتونیکس BEN10M-TFR از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP50 بر طبق استاندارد IEC تامین شده است.
• محدوده دمای عملیاتی این وسیله بین 20- درجه و 65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
• رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
• شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11 هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.
