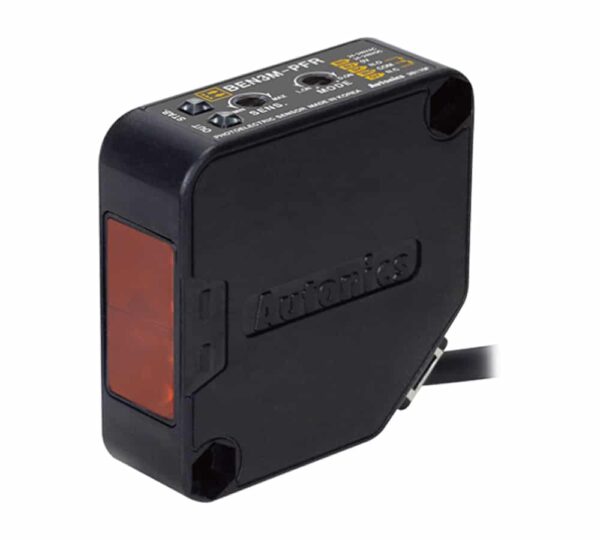

سنسور نوری یک‌طرفه رفلکتوری آتونیکس BEN3M-PFR

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یکطرفه رفلکتوری (دارای فیلتر پلاریزه داخلی)
  • فاصله تشخیص : از 10 سانتی‌متر تا 3 متر
  • هدف تشخیص : مواد مات با حداقل قطر 60 میلی‌متر
  • منبع تغذیه : 24 الی 240 ولت AC
  • نوع خروجی سنسور : خروجی همزمان کلکتور باز PNP/NPN
  • درجه حفاظتی : IP50

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BEN3M-PFR یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. خروجی این سنسور رله‌ای می‌باشد.

ویژگی‌های فنی سنسور آتونیکس کد BEN3M-PFR

  • سنسور نوری آتونیکس کد BEN3M-PFR از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 3 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 3 متر تعیین شده است.
  • سنسور نوری آتونیکس BEN3M-PFR قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 60 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED قرمز با طول موج انتشار 660 نانومتر می‌باشد.
  • جنس بدنه و پوشش این سنسور از کریلونیتریل بوتادین استایرن مقاوم در برابر حرارت بوده و قسمت حسگر آن پلی کربنات با فیلتر پلاریزه از جنس پلی متیل متاکریلات است. براکت یا پایه این سنسور از ورق فولادی سرد و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله کابل با قطر 5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BEN3M-PFR در ولتاژ DC در بازه ولتاژ 24 تا 240 ولت با ریپل حد اکثر %10 و در ولتاژ AC در محدوده 24 تا 240 ولت با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد.
  • توان مصرفی این سنسور نیز بین امیتر و رسیور برابر 4 ولت‌ آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 20 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BEN3M-PFR از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP50 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 20- درجه و 65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11 هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BEN3M-PFR

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یکطرفه رفلکتوری (دارای فیلتر پلاریزه داخلی)

فاصله تشخیص

از 10 سانتی‌متر تا 3 متر

هدف تشخیص

مواد مات با حداقل قطر 60 میلی‌متر

منبع نور

LED قرمز ( 660 نانومتر)

زمان پاسخ

حداکثر 20 میلی‌ثانیه

منبع تغذیه

24-240 ولت AC با ٪۱۰ تلرانس 50/60 هرتز ، 240-24 ولت DC با ٪10 تلرانس

جریان مصرفی

حداکثر 4 ولت آمپر

تنظیم حساسیت

واریابل تنظیمات

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل و تاریک وصل به وسیله واریابل

حداکثر دما برای عملکرد درست

65 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

20- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

استاندارد IP

IP50

جنس بدنه

بدنه : ABS ضد حرارت ، قسمت سنسور : پلی کربنات (با فیلتر پلاریزه: PMAA) ، پیچ : مولیبدن کروم استیل ، مهره : مولیبدن کروم استیل

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره های نصب ، درایور تنظیم واریابل

وزن

تقریبا 208 گرم
