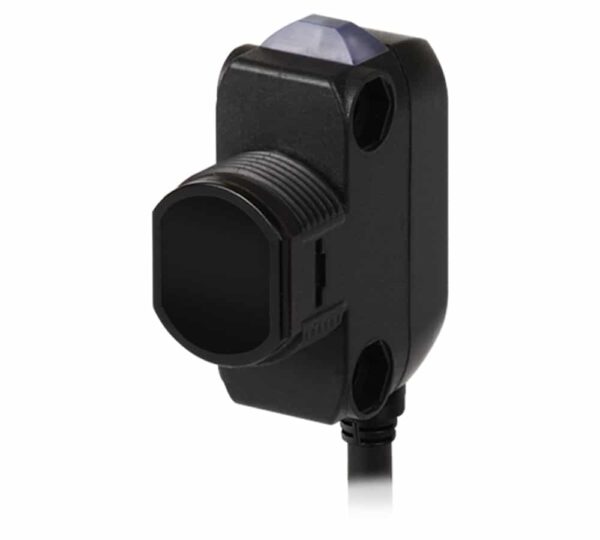

سنسور نوری یک طرفه آتونیکس BH1M-DDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یکطرفه
  • فاصله تشخیص : 1 متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : خروجی همزمان کلکتور باز PNP/NPN
  • درجه حفاظتی : IP67

ویدیو محصول

توضیحات محصول

  • سنسورهای نوری آتونیکس کد BH1M-DDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت PNP و NPN همزمان کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BH1M-DDT

  • سنسور نوری آتونیکس کد BH1M-DDT از طریق بازتاب نور بین فرستنده و گیرنده عمل می‌کند که تا 1 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 1 متر تعیین شده است.
  • سنسور نوری آتونیکس BH1M-DDT قابلیت تشخیص اهداف با انواع رنگ‌ها و درجه شفافیت مختلف (مات یا شفاف) را دارد. در واقع این سنسور حساس به رنگ می‌باشد.
  • منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج انتشار 850 نانومتر می‌باشد.
  • جنس قاب این سنسور از پلی کربنات بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است. درپوش LED آن پلی کربنات می‌باشد.
  • این سنسور به وسیله کابل با قطر 4 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2.1 متر است.
  • سنسور نوری BH1M-DDT دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سوئیچ انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BH1M-DDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 35 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BH1M-DDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP67 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین40- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BH1M-DDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یکطرفه

فاصله تشخیص

1 متر

هیسترزیس

حداکثر 20٪ در فاصله تشخیص

منبع نور

LED مادون‌قرمز (850 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 35 میلی‌آمپر

تنظیم حساسیت

واریابل تنظیم حساسیت

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل با سوئیچ

نوع خروجی سنسور

خروجی همزمان کلکتور باز PNP/NPN

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

فانکشن جلوگیری از تداخل (به جز نوع دوطرفه) ، مدار حفاظت در برابر پلاریته معکوس توان ، مدار حفاظت در برابر اضافه جریان و اتصال کوتاه خروجی

استاندارد IP

IP67

جنس بدنه

بدنه : پلی کربنات ، نشانگر LED : پلی کربنات ، و قسمت تشخیص دهنده : PMA

اقلام‌ همراه دستگاه

پیچ گوشتی مخصوص تنظیمات ، براکت ثابت کننده ، مهره ثابت کننده M18 ، کلاهک ثابت کننده ، پیچ M3 ، مهره M3

وزن

140 گرم
