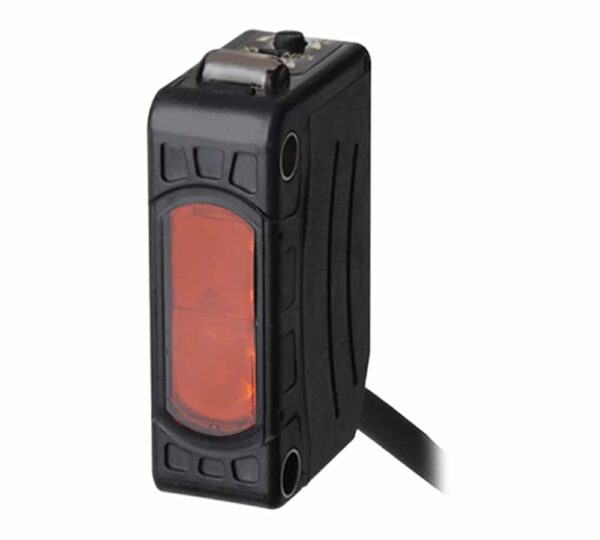

سنسور نوری یک‌طرفه رفلکتوری آتونیکس BJ3M-PDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یکطرفه رفلکتوری (دارای فیلتر پلاریزه داخلی)
  • فاصله تشخیص : 10 سانتی‌متر تا 3 متر
  • هدف تشخیص : مواد مات با حداقل قطر 75 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : NPN کلکتور باز
  • درجه حفاظتی : IP65

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BJ3M-PDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسوری نوری آتونیکس کد BJ3M-PDT

  • سنسور نوری آتونیکس کد BJ3M-PDT از طریق بازتاب نور با فیلتر پلاریزه بین فرستنده و گیرنده عمل می‌کند که تا 3 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 3 متر تعیین شده است.
  • سنسور نوری آتونیکس BJ3M-PDT قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 75 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED قرمز با طول موج انتشار 660 نانومتر می‌باشد.
  • جنس قاب این سنسور از پلی کربنات و اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است. درپوش LED آن پلی کربنات، براکت یا پایه آن از فولاد ضد زنگ و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله کابل با قطر 3.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • سنسور نوری BJ3M-PDT دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سوئیچ انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BJ3M-PDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BJ3M-PDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP65 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 40- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11 هزار لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BJ3M-PDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یکطرفه رفلکتوری (دارای فیلتر پلاریزه داخلی)

فاصله تشخیص

10 سانتی‌متر تا 3 متر

هدف تشخیص

مواد مات با حداقل قطر 75 میلی‌متر

منبع نور

LED قرمز ( 660 نانومتر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 30 میلی‌آمپر

تنظیم حساسیت

واریابل تنظیم داخلی

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل و تاریک وصل به وسیله واریابل

نوع خروجی سنسور

NPN کلکتور باز

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه ، فانکشن جلوگیری از تداخل (به جز نوع پرتویی)

استاندارد IP

IP65

جنس بدنه

بدنه : ABS + پلاستیک ، LED :پلاستیک ، قسمت سنسور : PMMA

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره های نصب ، درایور تنظیم واریابل

وزن

60 گرم
