سنسور نوری دوطرفه آتونیکس BJ7M-TDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دو طرفه
  • فاصله تشخیص : 7 متر
  • هدف تشخیص : مواد مات با حداقل قطر 8 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : NPN کلکتور باز
  • درجه حفاظتی : IP65

ویدیو محصول

توضیحات محصول

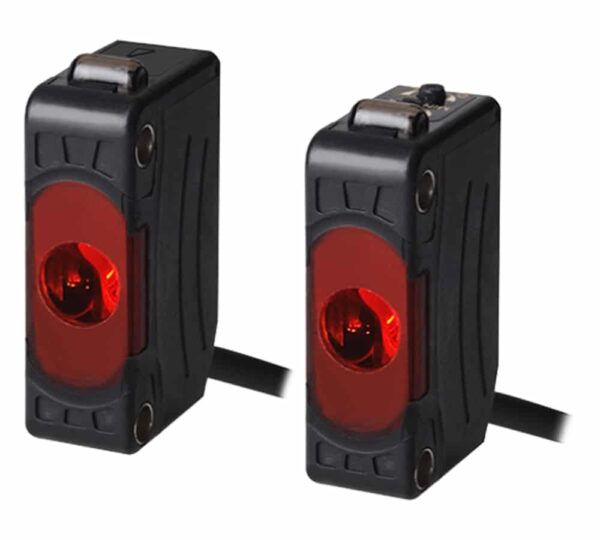

سنسورهای نوری آتونیکس کد BJ7M-TDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BJ7M-TDT

  • سنسور نوری آتونیکس کد BJ7M-TDT از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 7 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 7 متر تعیین شده است.
  • سنسور نوری آتونیکس BJ7M-TDT قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 8 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED قرمز با طول موج انتشار 650 نانومتر می‌باشد.
  • جنس قاب این سنسور از پلی کربنات و اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است. درپوش LED آن پلی کربنات، براکت یا پایه آن از فولاد ضد زنگ و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله کابل با قطر 3.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • سنسور نوری BJ7M-TDT دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سوئیچ انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BJ7M-TDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 20 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BJ7M-TDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP65 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین40- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BJ7M-TDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه

فاصله تشخیص

7 متر

هدف تشخیص

مواد مات با حداقل قطر 8 میلی‌متر

منبع نور

LED قرمز (650 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

فرستنده/گیرنده: حداکثر 20 میلی‌آمپر

تنظیم حساسیت

واریابل تنظیم داخلی

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل و تاریک وصل به وسیله واریابل

نوع خروجی سنسور

NPN کلکتور باز

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه ، فانکشن جلوگیری از تداخل (به جز نوع پرتویی)

استاندارد IP

IP65

جنس بدنه

بدنه : ABS + پلاستیک ، LED :پلاستیک ، قسمت سنسور : PMMA

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره های نصب ، درایور تنظیم واریابل

وزن

90 گرم
