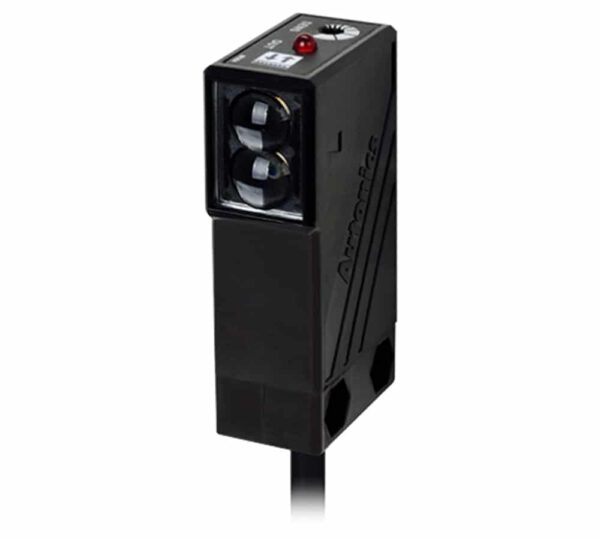

سنسور نوری یک‌طرفه رفلکتوری آتونیکس BMS2M-MDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یک طرفه رفلکتوری (Retroreflective)
  • فاصله تشخیص : 10 سانتی‌متر الی 2 متر
  • هدف تشخیص : مواد مات با حداقل قطر 60 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : NPN کلکتور باز

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BMS2M-MDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور نوعی سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BMS2M-MDT

  • سنسور نوری آتونیکس کد BMS2M-MDT از طریق بازتاب پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 2 ‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 2 ‌متر تعیین شده است.
  • سنسور نوری آتونیکس BMS2M-MDT قابلیت تشخیص اهداف با ابعاد و درجه شفافیت مختلف (مات یا شفاف) را دارد. کوچکترین قطر برای اجسام قابل سنجش برای این سنسور 60 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج انتشار 940 نانومتر می‌باشد. پرتوی نور ساطع شده از این منبع نور بین گیرنده و فرستنده سنسور ارتباط برقرار می‌کند و بسته به نوع عملکرد سنسور که مربوط به حساسیت قطع یا وصل پرتو نور است، با قطع یا وصل شدن این بازتاب، عملکرد آن را مشخص می‌کند.
  • جنس قاب بدنه و قاب لنز این سنسور از اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر آن اکریلیک است. براکت یا پایه آن از ورق فولادی سرد و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله کابل با قطر 5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول این کابل 2 متر است.
  • سنسور نوری BMS2M-MDT دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سیم کنترل انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BMS2M-MDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری است.حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 45 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سنسور نوری آتونیکس کد BMS2M-MDT برای پاسخگویی سریع در مدت زمان اندک مناسب است. سرعت یا زمان پاسخگویی یا تشخیص این سنسور برای عملکرد حسگری حداکثر 1 میلی‌ثانیه بوده که این سرعت عمل برای قابلیت اطمینان و کارایی سیستم و دقت آن بسیار کارآمد می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • محدوده دمای عملیاتی سنسور نوری آتونیکس BMS2M-MDT بین 10- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11،000 لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BMS2M-MDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یک طرفه رفلکتوری (Retroreflective)

فاصله تشخیص

10 سانتی‌متر الی 2 متر

هدف تشخیص

مواد مات با حداقل قطر 60 میلی‌متر

منبع نور

LED مادون قرمز (940 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 45 میلی‌آمپر

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل به وسیله سیم‌فرمان

نوع خروجی سنسور

NPN کلکتور باز

حداکثر دما برای عملکرد درست

60 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

10- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه خروجی

جنس بدنه

بدنه: ABS ، قسمت سنسور: آکریلیک

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره‌های نصب ، درایور تنظیم واریابل ، رفلکتور (MS-2)

وزن

110 گرم
