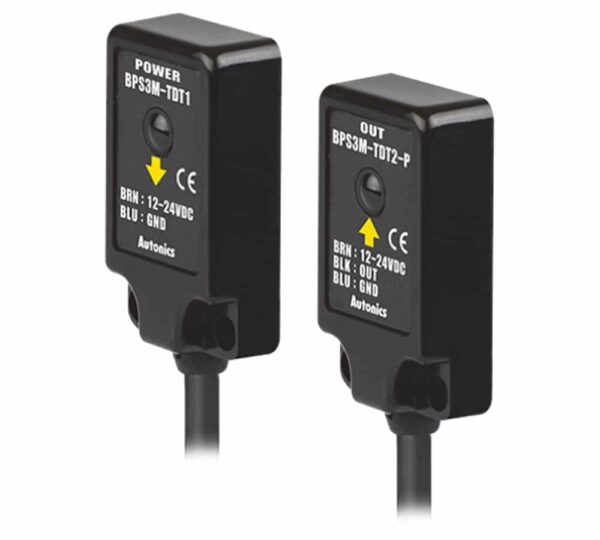

سنسور نوری دوطرفه آتونیکس BPS3M-TDT-P

سنسورهای نوری آتونیکس کد BPS3M-TDT-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت PNP کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری دوطرفه آتونیکس کد BPS3M-TDT-P:

• سنسور نوری آتونیکس کد BPS3M-TDT-P از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 3 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 3 متر تعیین شده است.
• سنسور نوری آتونیکس BPS3M-TDT-P قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 5 میلی‌متر است.
• منبع نوری این سنسور، چراغ LED مادون قرمز 850 نانومتر می‌باشد.
• جنس قاب این سنسور از پلی کربنات بوده و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
• این سنسور به وسیله کابل با قطر 3 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
• سنسور نوری BPS3M-TDT-P دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
• عملکرد این سنسور به صورت Dark ON می‌باشد. به این معنی که زمانی که پرتوی ارسالی از فرستنده به گیرنده قطع یا ضعیف می‌شود، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به قطع پرتوی نور می‌باشد.

مشخصات ولتاژ و جریان

• سنسور نوری آتونیکس BPS3M-TDT-P در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
• حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 20 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

• سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

• سنسور نوری آتونیکس BPS3M-TDT-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP67 بر طبق استاندارد IEC تامین شده است.
• محدوده دمای عملیاتی این وسیله بین 25- درجه و65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین25- تا 70+ درجه سانتی‌گراد تعیین شده است.
• رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
• شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.
