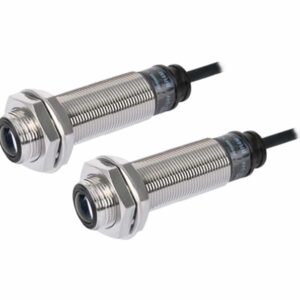

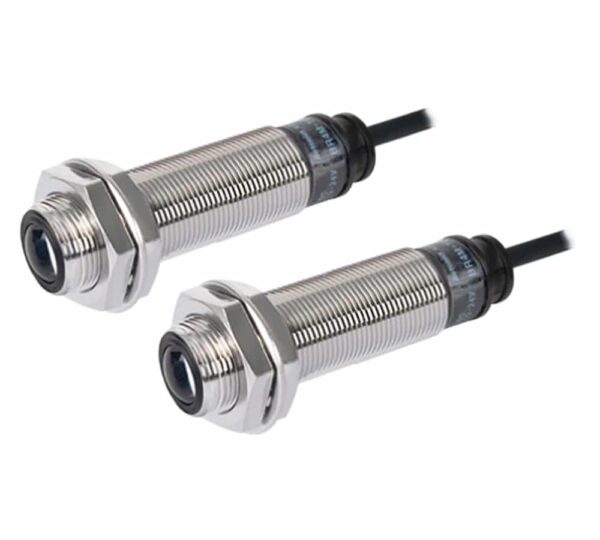

سنسور نوری دوطرفه آتونیکس BR4M-TDTL-P

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 4 متر الی 20 متر
  • هدف تشخیص : مواد مات با حداقل قطر 15 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : PNP کلکتور باز
  • درجه حفاظتی : IP66

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BR4M-TDTL-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت PNP کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BR4M-TDTL-P :

  • سنسور نوری آتونیکس کد BR4M-TDTL-P از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 4 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 4 متر تعیین شده است.
  • سنسور نوری آتونیکس BR4M-TDTL-P قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 15 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED مادون قرمز 850 نانومتر می‌باشد.
  • جنس قاب این سنسور از برنج با روکش نیکل بوده و قسمت حسگر آن لنز شیشه‌ای است.
  • این سنسور به وسیله کابل با قطر 5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • عملکرد این سنسور بصورت Light ON می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به افزایش پرتوی نور است.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BR4M-TDTL-P در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 45 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BR4M-TDTL-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP66 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 10- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین25- تا 75+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BR4M-TDTL-P

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

4 متر الی 20 متر

هدف تشخیص

مواد مات با حداقل قطر 15 میلی‌متر

منبع نور

LED مادون‌قرمز (850 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 45 میلی‌آمپر

نوع اتصال

کابل

حالت کاربری

روشن وصل

نوع خروجی سنسور

PNP کلکتور باز

حداکثر دما برای عملکرد درست

60 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

10- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه خروجی

استاندارد IP

IP66

جنس بدنه

بدنه: برنج و نیکل ، قسمت تشخیص: لنز شیشه‌ای

اقلام‌ همراه دستگاه

مهره و واشر

وزن

300 گرم
