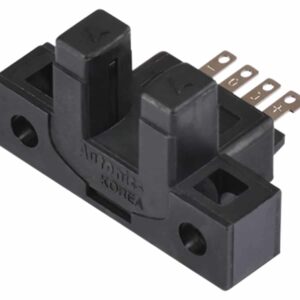

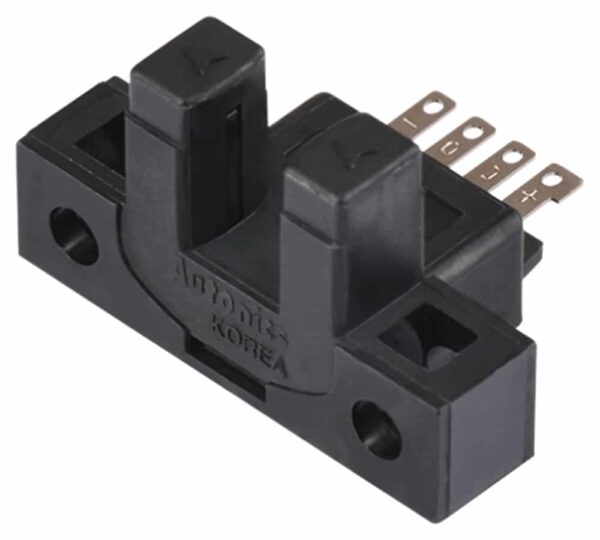

سنسور نوری دوطرفه آتونیکس BS5-L2M

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 5 میلی‌متر
  • منبع تغذیه : 5 الی 24 ولت DC
  • نوع خروجی سنسور : NPN کلکتور باز
  • درجه حفاظتی : IP50

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BS5-L2M یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BS5-L2M

  • سنسور نوری آتونیکس کد BS5-L2M از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 5 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 5 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BS5-L2M قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات 0.8 میلی‌متر در 2 میلی‌متر است.
  • این سنسور از چراغ نشانگر LED قرمز برای نمایش پارامترهای مختلف بهره می‌برد. منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج 940 نانومتر می‌باشد.
  • سنسور نوری آتونیکس کد BS5-L2M از مدارهای محافظ در برابر عوامل مختلف بهره‌مند است. مواردی از جمله پلاریته معکوس و اضافه جریان خروجی ناشی از اتصال کوتاه برای این سنسور دارای حفاظت می‌باشند. علاوه بر این، حفاظت در برابر نویز با استفاده از شبیه ساز از دیگر امکانات این سنسور است.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سیم کنترل انجام می‌گیرد.

مشخصات ولتاژ و جریان و مقاومت

  • سنسور نوری آتونیکس BS5-L2M در ولتاژ DC در بازه ولتاژ 5 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد. ولتاژ باری این سنسور نیز حداکثر تا 30 ولت DC تعیین شده است. این سنسور در هر دو حالت PNP و NPN دارای ولتاژ باقیمانده 1.2 ولت DC است.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر و جریان باری آن نیز 100 میلی‌آمپر است.
  • مقاومت عایقی در این سنسور حداقل 20 مگا اهم می‌باشد که در ولتاژ 250 ولت DC تعیین شده است.
  • علاوه بر موارد ذکر شده پارامتر دیگری نیز برای این سنسور باید در نظر گرفته شود که قدرت دی‌الکتریکی آن می‌باشد. این پارامتر در سنسور BS5-L2M در فرکانس 50 هرتز و 60 هرتز برابر 1000 ولت AC است که برای 1 دقیقه برقرار است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور در دو عملکرد Dark ON و Light ON مشخص می‌شود. در حالت LIGHT ON این سرعت حداکثر 20 میکروثانیه و در حالت DARK ON حداکثر 100 میکروثانیه است.
  • فرکانس پاسخگویی نیز در این سنسور 2 کیلوهرتز می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BS5-L2M از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP50 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی سنسور BS5-L2M بین 20- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 85+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور برای نور لامپ فلورسنت برابر 1000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BS5-L2M

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

5 میلی‌متر

هیسترزیس

0.05 میلی‌متر

منبع نور

LED مادون قرمز (940 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

5 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 30 میلی‌آمپر

تنظیم حساسیت

ندارد

نوع اتصال

کانکتور

حالت کاربری

روشن وصل/تاریک وصل قابل انتخاب توسط ترمینال کنترل

نوع خروجی سنسور

NPN کلکتور باز

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

20- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه خروجی

استاندارد IP

IP50

جنس بدنه

بدنه: PBT ، قسمت سنسور: PC

اقلام‌ همراه دستگاه

وزن

30 گرم
