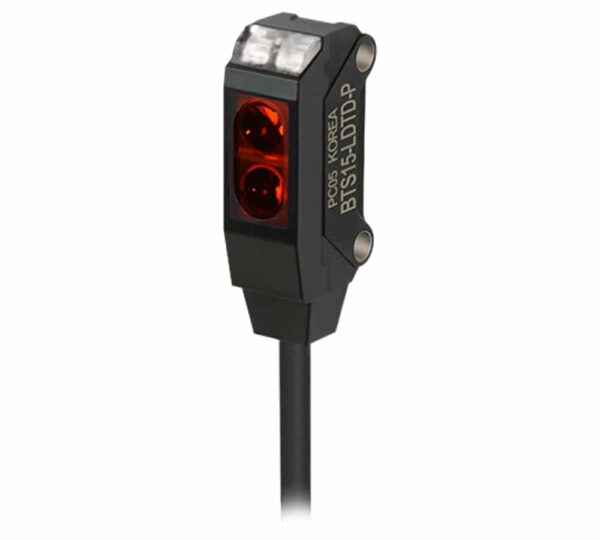

سنسور نوری یک‌طرفه آتونیکس BTS15-LDTD-P

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یک طرفه (Covergent Reflective)
  • فاصله تشخیص : 5 الی 15 میلی‌متر (کاغذ سفید غیر گلاسه 50*50 میلی‌متر)
  • هدف تشخیص : مواد نیمه شفاف و مات
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : PNP کلکتور باز
  • درجه حفاظتی : IP67

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BTS15-LDTD-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور نوعی سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت PNP کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BTS15-LDTD-P

  • سنسور نوری آتونیکس کد BTS15-LDTD-P از طریق بازتاب همگرایی پرتوی نور بین فرستنده و گیرنده عمل می‌کند که بین 5 تا 15 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور بین 5 تا 15 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BTS15-LDTD-P قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 0.15 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED قرمز با طول موج انتشار 650 نانومتر می‌باشد.
  • جنس قاب این سنسور از پلی بوتیلن ترفتالات بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است. براکت یا پایه آن از فولاد ضد زنگ و جنس پیچ از فولاد کربن می‌باشد.
  • این سنسور به وسیله کابل با قطر 2.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • عملکرد این سنسور به صورت Dark ON می‌باشد. به این معنی که زمانی که پرتوی ارسالی از فرستنده به گیرنده قطع یا ضعیف می‌شود، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به قطع پرتوی نور می‌باشد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BTS15-LDTD-P در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 20 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سنسور نوری آتونیکس کد BTS15-LDTD-P برای پاسخگویی سریع در مدت زمان اندک مناسب است. سرعت یا زمان پاسخگویی یا تشخیص این سنسور برای عملکرد حسگری حداکثر 1 میلی‌ثانیه بوده که این سرعت عمل برای قابلیت اطمینان و کارایی سیستم و دقت آن بسیار کارامد می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BTS15-LDTD-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP67 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 20- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 30- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 10،000 لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BTS15-LDTD-P

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یک طرفه (Covergent Reflective)

فاصله تشخیص

5 الی 15 میلی‌متر (کاغذ سفید غیر گلاسه 50*50 میلی‌متر)

هدف تشخیص

مواد نیمه شفاف و مات

هیسترزیس

حداکثر ۱۵٪ در فاصله تشخیص

منبع نور

LED قرمز (650 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 20 میلی‌آمپر

نوع اتصال

کابل

حالت کاربری

تاریک وصل

نوع خروجی سنسور

PNP کلکتور باز

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

20- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته توان معکوس ، حفاظت اتصال کوتاه یا اضافه جریان

استاندارد IP

IP67

جنس بدنه

بدنه: PBT ، قسمت سنسور: PMMA ، گیره: SOS304 ، پیچ: SWCH10A

اقلام‌ همراه دستگاه

گیره: A ، گیره فرعی برای نوع بازتابشی ، پیچ: M2*2EA

وزن

وزن خالص: 25 گرم ، وزن دستگاه و متعلقات: 68 گرم
