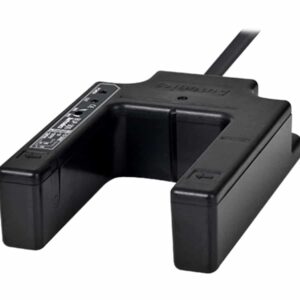

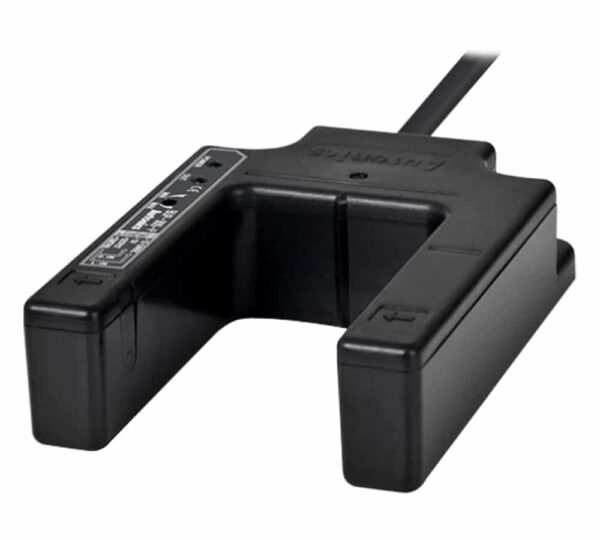

سنسور نوری دوطرفه آتونیکس BUP-30S-P

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 30 میلی‌متر
  • هدف تشخیص : مواد مات با حداقل قطر 1.5 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : PNP کلکتور باز
  • درجه حفاظتی : IP50

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BUP-30S-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه تک کاناله است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر اجزای کنترل کننده به صورت PNP کلکتور باز برقرار می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BUP-30S-P

  • سنسور نوری آتونیکس کد BUP-30S-P از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 30 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 30 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BUP-30S-P قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 1.5 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED مادون قرمز 940 نانومتر می‌باشد.
  • جنس قاب بدنه و قاب لنز این سنسور از اکریلونیتریل بوتادین استایرن بوده و درپوش آن از پلی کربنات می‌باشد.
  • این سنسور به وسیله کابل با قطر 4 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • سنسور نوری BUP-30S-P دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • حالت عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سیم کنترل انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BUP-30S-P در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری است.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BUP-30S-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP66 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 10- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.- رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11000 لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BUP-30S-P

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

30 میلی‌متر

هدف تشخیص

مواد مات با حداقل قطر 1.5 میلی‌متر

منبع نور

LED مادون قرمز (940 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 30 میلی‌آمپر

تنظیم حساسیت

واریابل تنظیمات

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل به وسیله سیم‌فرمان

نوع خروجی سنسور

PNP کلکتور باز

حداکثر دما برای عملکرد درست

65 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته توان معکوس ، حفاظت اتصال کوتاه یا اضافه جریان

استاندارد IP

IP50

جنس بدنه

بدنه: ABS ، کلاهک: پلاستیک

اقلام‌ همراه دستگاه

درایور تنظیم واریابل

وزن

90 گرم
