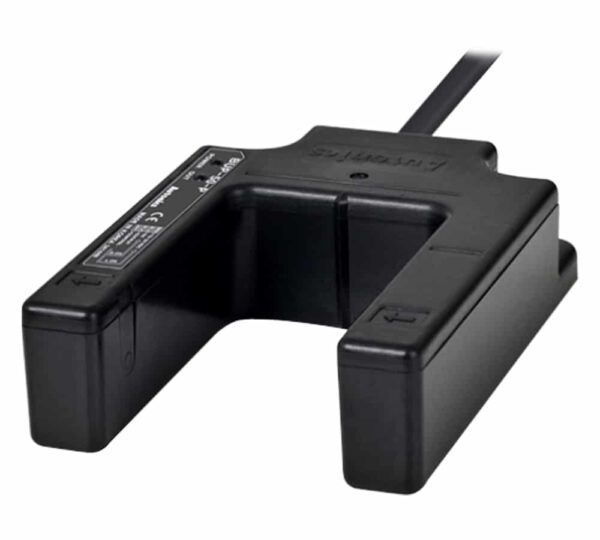

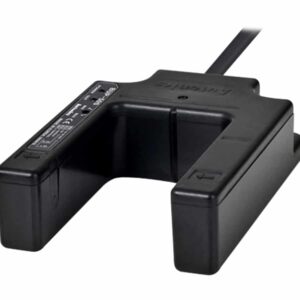

سنسور نوری دوطرفه آتونیکس BUP-50-P

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 50 میلی‌متر
  • هدف تشخیص : مواد مات با حداکثر قطر 4 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : PNP کلکتور باز
  • درجه حفاظتی : IP66

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BUP-50-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه تک کاناله است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر اجزای کنترل کننده به صورت PNP کلکتور باز برقرار می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BUP-50-P

  • سنسور نوری آتونیکس کد BUP-50-P از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 50 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 50 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BUP-50-P قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 4 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج انتشار 940 نانومتر می‌باشد.
  • این سنسور به وسیله کابل با قطر 4 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • جنس قاب بدنه و قاب لنز این سنسور از اکریلونیتریل بوتادین استایرن بوده و درپوش آن از پلی کربنات می‌باشد.
  • حالت عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سیم کنترل انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BUP-50-P در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری است.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BUP-50-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP66 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و 65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11000 لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BUP-50-P

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

50 میلی‌متر

هدف تشخیص

مواد مات با حداکثر قطر 4 میلی‌متر

منبع نور

LED مادون قرمز (940 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 30 میلی‌آمپر

تنظیم حساسیت

ثابت

نوع اتصال

کابل

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل به وسیله سیم‌فرمان

نوع خروجی سنسور

PNP کلکتور باز

حداکثر دما برای عملکرد درست

65 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته توان معکوس ، حفاظت اتصال کوتاه یا اضافه جریان

استاندارد IP

IP66

جنس بدنه

بدنه: ABS ، کلاهک: پلاستیک

اقلام‌ همراه دستگاه

وزن

140 گرم
