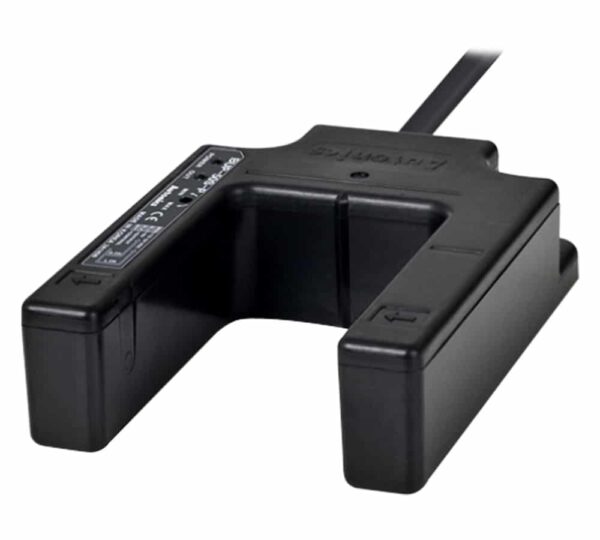

سنسور نوری دوطرفه آتونیکس BUP-50S-P

سنسورهای نوری آتونیکس کد BUP-50S-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه تک کاناله است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر اجزای کنترل کننده به صورت PNP کلکتور باز برقرار می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BUP-50S-P

• سنسور نوری آتونیکس کد BUP-50S-P از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 50 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 50 میلی‌متر تعیین شده است.
• سنسور نوری آتونیکس BUP-50S-P قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 1.5 میلی‌متر است.
• منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج انتشار 940 نانومتر می‌باشد.
• جنس قاب بدنه و قاب لنز این سنسور از اکریلونیتریل بوتادین استایرن بوده و درپوش آن از پلی کربنات می‌باشد.
• این سنسور به وسیله کابل با قطر 4 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
• حالت عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سیم کنترل انجام می‌گیرد.

مشخصات ولتاژ و جریان

• سنسور نوری آتونیکس BUP-50S-P در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری است.
• حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

• سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

• سنسور نوری آتونیکس BUP-50S-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP66 بر طبق استاندارد IEC تامین شده است.
• محدوده دمای عملیاتی این وسیله بین 10- درجه و 65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
• رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
• شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11000 لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.
