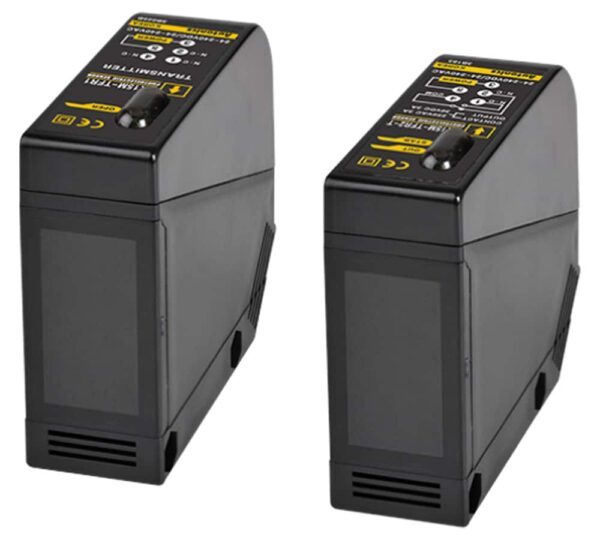

سنسور نوری دوطرفه آتونیکس BX15M-TFR-T

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 15 متر
  • هدف تشخیص : مواد مات با حداقل قطر 15 میلی‌متر
  • منبع تغذیه : 12 الی 240 ولت AC
  • نوع خروجی سنسور : خروجی از نوع کنتاکت رله
  • درجه حفاظتی : IP66

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BX15M-TFR-T یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. خروجی این نوع رلع و ارتباط آن با سایر اجزای سیستم به صورت رله‌ای می‌باشد.

ویژگی‌های فنی سنسور نوری آتونیکس کد BX15M-TFR-T:

  • سنسور نوری آتونیکس کد BX15M-TFR-T از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 15 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 15 متر تعیین شده است.
  • سنسور نوری آتونیکس BX15M-TFR-T قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 15 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED مادون قرمز 850 نانومتر می‌باشد.
  • جنس قاب بدنه و قاب لنز این سنسور از پلی کربنات بوده و قسمت حسگر آن اکریلیک است. براکت یا پایه آن از ورق فولادی سرد و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • سنسور نوری BX15M-TFR-T دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • حالت عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BX15M-TFR-T در ولتاژ DC در بازه ولتاژ 24 تا 240 ولت با ریپل حداکثر %10 و در ولتاژ AC در بازه 24 تا 240 ولت با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری است.
  • حداکثر توان مصرفی این سنسور نیز بین امیتر و رسیور برابر 3 ولت‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 20 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BX15M-TFR-T از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP65 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 20- درجه و55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BX15M-TFR-T

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

15 متر

هدف تشخیص

مواد مات با حداقل قطر 15 میلی‌متر

منبع نور

LED مادون‌قرمز (850 نانو‌متر)

زمان پاسخ

حداکثر 20 میلی‌ثانیه

منبع تغذیه

24-240 ولت AC با ٪۱۰ تلرانس 50/60 هرتز ، 240-24 ولت DC با ٪10 تلرانس

جریان مصرفی

حداکثر 3 ولت‌آمپر

تنظیم حساسیت

واریابل تنظیمات

نوع اتصال

ترمینال

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل با سوئیچ

نوع خروجی سنسور

خروجی از نوع کنتاکت رله

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

20- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

استاندارد IP

IP66

جنس بدنه

بدنه و کاور لنز: پلاستیک ، قسمت سنسور: اکریلیک

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره های نصب ، درایور تنظیم واریابل

وزن

226 گرم
