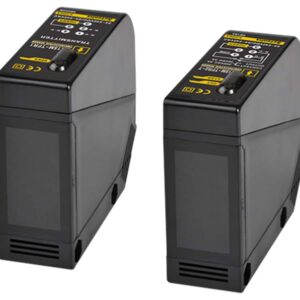

سنسور نوری دوطرفه آتونیکس BX15M-TDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 15 متر
  • هدف تشخیص : مواد مات با حداقل قطر 15 میلی‌متر
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : خروجی همزمان کلکتور باز PNP/NPN
  • درجه حفاظتی : IP66

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BX15M-TDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر اجزای کنترل کننده به صورت همزمان PNP و NPN کلکتور باز برقرار می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BX15M-TDT:

  • سنسور نوری آتونیکس کد BX15M-TDT از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 15 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 15 متر تعیین شده است.
  • سنسور نوری آتونیکس BX15M-TDT قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 15 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED مادون قرمز 850 نانومتر می‌باشد.
  • جنس قاب بدنه و قاب لنز این سنسور از پلی کربنات بوده و قسمت حسگر آن اکریلیک است. براکت یا پایه آن از ورق فولادی سرد و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • سنسور نوری BX15M-TDT دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • حالت عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سوئیچ انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BX15M-TDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری است.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 50 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BX15M-TDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP65 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 20- درجه و55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BX15M-TDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

15 متر

هدف تشخیص

مواد مات با حداقل قطر 15 میلی‌متر

منبع نور

LED مادون‌قرمز (850 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 50 میلی آمپر

تنظیم حساسیت

واریابل تنظیمات

نوع اتصال

ترمینال

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل با سوئیچ

نوع خروجی سنسور

خروجی همزمان کلکتور باز PNP/NPN

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

20- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه

استاندارد IP

IP66

جنس بدنه

بدنه و کاور لنز: پلاستیک ، قسمت سنسور: اکریلیک

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره های نصب ، درایور تنظیم واریابل

وزن

211 گرم
