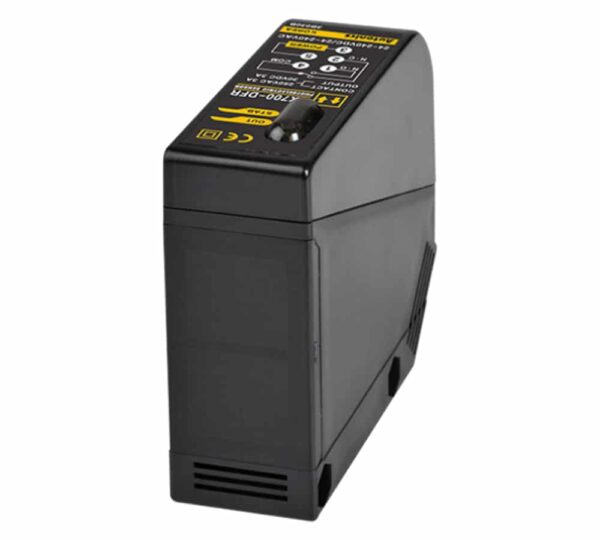

سنسور نوری یک‌طرفه آتونیکس BX700-DFR

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یک طرفه (Diffuse reflective)
  • فاصله تشخیص : 700 میلی‌متر
  • هدف تشخیص : مواد نیمه شفاف و مات
  • منبع تغذیه : 24 الی 240 ولت AC
  • نوع خروجی سنسور : خروجی از نوع کنتاکت رله
  • درجه حفاظتی : IP66

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BX700-DFR یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور نوعی سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. خروجی این سنسور از نوع رله و ارتباط آن با سایر اجزای سیستم به صورت رله‌ای می‌باشد.

ویژگی‌های فنی سنسور نوری آتونیکس کد BX700-DFR

  • سنسور نوری آتونیکس کد BX700-DFR از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 700 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 700 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BX700-DFR قابلیت تشخیص اهداف با انواع رنگ‌ها و درجه شفافیت مختلف (مات یا شفاف) را دارد. در واقع این سنسور حساس به رنگ می‌باشد.
  • منبع نوری این سنسور، چراغ LED قرمز با طول موج انتشار 940 نانومتر می‌باشد. پرتوی نور ساطع شده از این منبع نور بین گیرنده و فرستنده سنسور ارتباط برقرار می‌کند و بسته به نوع عملکرد سنسور که مربوط به حساسیت قطع یا وصل پرتو نور است، با قطع یا وصل شدن این بازتاب، عملکرد آن را مشخص می‌کند.
  • جنس قاب بدنه و قاب لنز این سنسور از پلی کربنات بوده و قسمت حسگر آن اکریلیک است. براکت یا پایه آن از ورق فولادی سرد و جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله بلوک ترمینال به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود.
  • سنسور نوری BX700-DFR دارای قابلیت تنظیم میزان حساسیت بوده و این امکان، قابلیت اطمینان و کارایی بالایی را برای این وسیله تامین می‌کند.
  • عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سوئیچ انجام می‌گیرد.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BX700-DFR در ولتاژ DC در بازه ولتاژ 24 تا 240 ولت با ریپل حداکثر %10 و در ولتاژ AC در بازه 24 تا 240 ولت با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری است.
  • حداکثر توان مصرفی این سنسور نیز بین امیتر و رسیور برابر 3 ولت‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سنسور نوری آتونیکس کد BX700-DFR برای پاسخگویی سریع در مدت زمان اندک و متوسط مناسب است. سرعت یا زمان پاسخگویی یا تشخیص این سنسور برای عملکرد حسگری حداکثر 20 میلی‌ثانیه بوده که این سرعت عمل برای قابلیت اطمینان و کارایی سیستم و دقت آن بسیار کارآمد می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BX700-DFR از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP65 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11،000 لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BX700-DFR

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یک طرفه (Diffuse reflective)

فاصله تشخیص

700 میلی‌متر

هدف تشخیص

مواد نیمه شفاف و مات

هیسترزیس

حداکثر 20٪ در فاصله تشخیص

منبع نور

LED مادون قرمز (940 نانو‌متر)

زمان پاسخ

حداکثر 20 میلی‌ثانیه

منبع تغذیه

24-240 ولت AC با ٪۱۰ تلرانس 50/60 هرتز ، 240-24 ولت DC با ٪10 تلرانس

جریان مصرفی

حداکثر 3 ولت‌آمپر

تنظیم حساسیت

واریابل تنظیمات

نوع اتصال

ترمینال

حالت کاربری

قابل تنظیم مد روشن وصل/تاریک وصل با سوئیچ

نوع خروجی سنسور

خروجی از نوع کنتاکت رله

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

20- درجه سانتی‌گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

استاندارد IP

IP66

جنس بدنه

بدنه و کاور لنز: پلاستیک ، قسمت سنسور: اکریلیک

اقلام‌ همراه دستگاه

پیچ/مهره ، گیره های نصب ، درایور تنظیم واریابل

وزن

115 گرم
