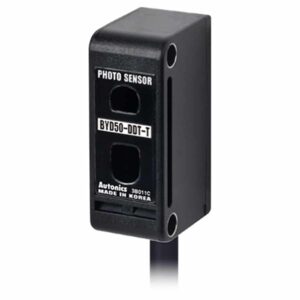

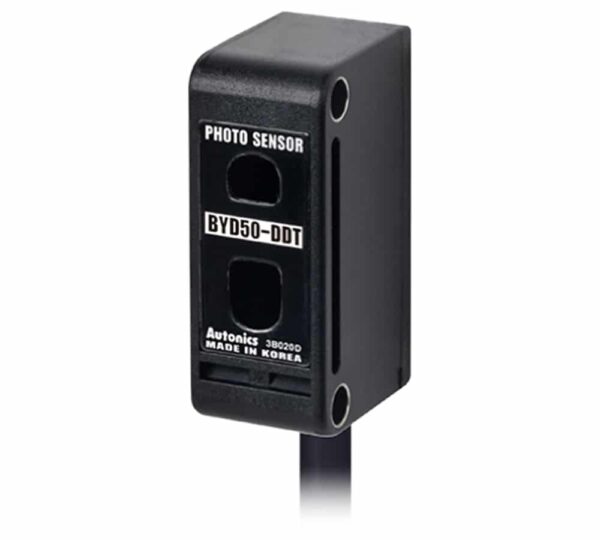

سنسور نوری یک‌طرفه آتونیکس BYD50-DDT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : یک طرفه (Covergent Reflective)
  • فاصله تشخیص : 10 الی 50 میلی‌متر
  • هدف تشخیص : مواد نیمه شفاف و مات
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : NPN کلکتور باز
  • درجه حفاظتی : IP50, IP64

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BYD50-DDT یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BYD50-DDT

  • سنسور نوری آتونیکس کد BYD50-DDT از طریق بازتاب همگرا بین فرستنده و گیرنده عمل می‌کند که بین 10 تا 50 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور بین 10 تا 50 میلی‌متر تعیین شده است.
  • سنسور نوری آتونیکس BYD50-DDT قابلیت تشخیص اهداف با انواع رنگ‌ها و درجه شفافیت مختلف (مات یا شفاف) را دارد. در واقع این سنسور حساس به رنگ می‌باشد.
  • منبع نوری این سنسور، چراغ LED مادون قرمز می‌باشد. پرتوی نور ساطع شده از این منبع نور بین گیرنده و فرستنده سنسور ارتباط برقرار می‌کند و بسته به نوع عملکرد سنسور که مربوط به حساسیت قطع یا وصل پرتو نور است، با قطع یا وصل شدن این بازتاب عملکرد آن را مشخص می‌کند.
  • جنس قاب این سنسور از اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر آن اکریلیک است. جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
  • این سنسور به وسیله کابل با قطر 3.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • حساسیت این نوع سنسور غیر قابل تنظیم و ثابت است.
  • عملکرد این سنسور بصورت Light ON می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به افزایش پرتوی نور است.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BYD50-DDT در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 35 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سنسور نوری آتونیکس کد BYD50-DDT برای پاسخگویی سریع در مدت زمان اندک مناسب است. سرعت یا زمان پاسخگویی یا تشخیص این سنسور برای عملکرد حسگری حداکثر 3 میلی‌ثانیه بوده که این سرعت عمل برای قابلیت اطمینان و کارایی سیستم و دقت آن بسیار کارامد می‌باشد. علاوه بر این، یک سرعت برای بازگشت این سنسور تعریف شده است که این زمان برگشت حداکثر 100 میلی‌ثانیه خواهد بود.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BYD50-DDT از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP64 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 20- درجه و 65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11،000 لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BYD50-DDT

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

یک طرفه (Covergent Reflective)

فاصله تشخیص

10 الی 50 میلی‌متر

هدف تشخیص

مواد نیمه شفاف و مات

هیسترزیس

حداکثر 10٪ درصد در فاصله تشخیص

منبع نور

LED مادون‌قرمز (660 نانومتر)

زمان پاسخ

کارکرد: حداکثر 3 میلی‌ثانیه ، بازگشت: حداکثر 100 میلی‌ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 35 میلی‌آمپر

تنظیم حساسیت

ثابت

نوع اتصال

کابل

حالت کاربری

روشن وصل

نوع خروجی سنسور

NPN کلکتور باز

حداکثر دما برای عملکرد درست

70 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه

استاندارد IP

IP50

,

IP64

جنس بدنه

بدنه: ABS ، قسمت سنسور: آکریلیک

اقلام‌ همراه دستگاه

مهره ، پیچ M3 ، گیره نصب A ، درایور تنظیم واریابل

وزن

170 گرم
