سوپر کنترل فاز آنالوگ بدون نول شیوا امواج کد 13B3

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

818,000تومان

ویدیو محصول

توضیحات محصول

رله کنترل فاز از جمله رله‌های کنترلی و نمایشی است که در اکثر تابلوها یکی از المان‌های کنترلی الزامی می‌باشد . همانطور که از اصطلاح روی این رله مشخص است اصلی‌ترین کاربرد و وظیفه این رله کنترل برقراری و کیفیت فازهای مدار است . رله‌های کنترل‌ فاز وسیله حفاظتی مناسبی در مقابل اختلالات شبکه برق هستند که با کنترل و پایش پارامترهای مختلف شبکه و قطع مدار در صورت بروز هرگونه ناهماهنگی و اختلال در این پارامترها از مدار محافظت کرده و خطای رخ داده را نمایش می‌دهند . پارامترهایی از قبیل وصل بودن فازهای ورودی مدار ، جابجایی و توالی فازها ، ولتاژ شبکه ، تقارن ولتاژ در فازها یا به اصطلاح تقارن فازها همگی مواردی هستند که توسط رله کنترل فاز کنترل شده و هرگونه اختلالی در این موارد موجب عملکرد رله کنترل فاز می‌شود و فرمان قطع مدار را صادر می‌کند .

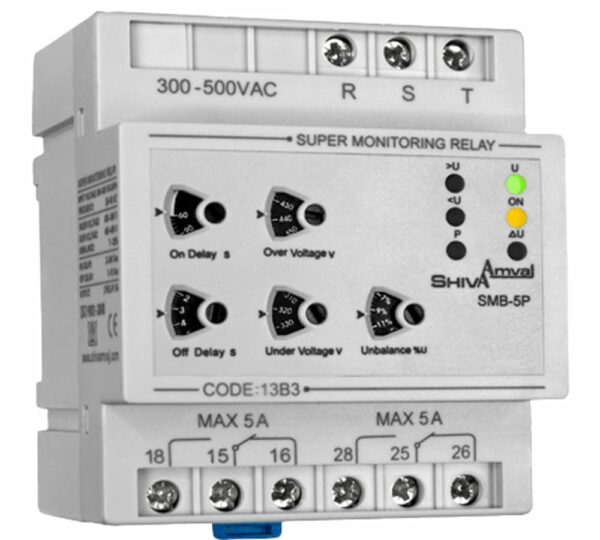

سوپر کنترل فاز شیوا امواج کد 13B3 با دقت بالا طراحی و تولید شده است . این وسیله به جهت تامین ایمنی و قابلیت اطمینان بیشتر و کنترل دقیق شبکه ، بدون هادی نول طراحی و تولید می‌شود تا خطرات ناشی از اتصالات نول و فاز یا برق‌دار شدن نول را برطرف کند . این کنترل فاز همچنین قابلیت استفاده در مدارهای سه‌فاز را داشته و برای کنترل سه فاز ورودی مدار مورد استفاده قرار می‌گیرد . با به کار گیری این کنترل فاز می‌توان پارامترهای مختلفی را مورد سنجش و پایش قرار داده و ایمنی مدار را از لحاظ تغییرات غیر مجاز این پارامترها تامین نمود .

استفاده این کنترل فاز امکان کنترل اختلالات ناشی از قطع هریک از فازها ، کنترل توالی فاز ، کنترل تعادل بار و تعادل فاز ، اضافه ولتاژ و افت ولتاژ را در انواع کاربری‌های صنعتی ، مسکونی و … را فراهم می‌کند . این کنترل به معنی قطع مدار در صورت بروز اختلال در هر یک از پارامترهای ذکر شده می‌باشد که رله کنترل فاز آن را بنا بر تنظیمات اعمال شده سنجیده و تشخیص می‌دهد . کنترل فاز شیوا امواج 13B3 بر روی بدنه خود دارای 6 چراغ LED نشان‌گر جهت نمایش وضعیت‌های مختلف است . هر یک از این چراغ‌ها با حروف و علایم مخففی مشخص شده‌اند که در وضعیت‌های مختلف روشن یا خاموش می‌شوند .

  • چراغ U که بالاترین چراغ روی بدنه است سبز رنگ بوده و نشان دهنده برق ورودی دستگاه و برقراری ولتاژ شبکه بوده و روشن بودن آن به معنی برقراری برق ورودی در دستگاه است .
  • چراغ ON دومین چراغ روی دستگاه بوده و نشان دهنده وضعیت وصل یا قطع بودن رله‌ی دستگاه می‌باشد . زمانی که وضعیت مدار عادی است و خطایی وجود ندارد رله وصل بوده و در صورت بروز خطا این رله قطع می‌شود . این چراغ با رنگ زرد قابل تشخیص است .
  • چراغ U∆ سومین چراغ از بالا با رنگ قرمز ، نشان‌گر عدم تعادل فاز در مدار است . در صورت بروز این خطا ، رله قطع شده و چراغ U∆ روشن خواهد شد .
  • چراغ >U و <U مربوط به خطاهای ولتاژ بوده و هر دو به رنگ قرمز روشن می‌شوند . این چراغ‌ها به ترتیب برای مشخص کردن اضافه ولتاژ و افت ولتاژ در شبکه و مدار به کار گرفته می‌شوند .
  • چراغ P نیز به رنگ قرمز بوده و نشان دهنده خطای توالی فازها است و یا دو فاز شدن مدار است .

علاوه بر چراغ‌های نشان‌گر ، 5 عدد پیچ تنظیم بر روی بدنه این دستگاه وجود دارد که برای تنظیم تغییرات ولتاژ ، تاخیر زمانی در قطع و وصل و تنظیم مقدار تغییرات ولتاژ بین فازها است .

همان طور که اشاره شد کنترل فاز 13B3 دارای قابلیت تاخیر زمانی در قطع و وصل مدار است که با توجه به لزوم بررسی پایداری مدار پیش‌بینی شده است . تاخیر در قطع و وصل این دستگاه قابل تنظیم می‌باشد . این تنظیمات برای هر یک از عملیات قطع و وصل به صورت جداگانه از طریق یک پیچ تنظیم مدرج انجام می‌شود . زمان قابل تنظیم برای تاخیر در وصل از 2 ثانیه تا 240 ثانیه بنا به نیاز و حساسیت مدار قابل تنظیم است . تاخیر در قطع مدار نیز از 0 تا 10 ثانیه تنظیم می‌شود .

در صورت افت ولتاژ در لحظه استارت مدار ، به صورت اتوماتیک با گذشت 5 ثانیه ، مدار را قطع می‌‌کند . اضافه ولتاژ مجاز در این دستگاه حداکثر 480 ولت و افت ولتاژ مجاز 300 ولت است . همچنین عدم تعادل ولتاژ نیز از %7 تا %25 قابل تنظیم است . ولتاژ ورودی نیز در این دستگاه باید بین 300 تا 500 ولت متناوب (AC) برای سیستم سه‌فاز بوده و در فرکانس‌های شبکه 50 تا 60 هرتز قابل بهره‌برداری می‌باشد . جریان خروجی این رله 5 آمپر است .

دمای محیط در شرایط عملیاتی این وسیله باید بین 20- درجه تا 65+ درجه سانتی‌گراد و رطوبت محیط نیز حداکثر 70 درصد باشد . این دستگاه از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت دارای درجه حفاظتی IP30 می‌باشد .

سوالات متداول

جزییات محصول

ولتاژ تغذیه نامی

300 الی 500 ولت

فرکانس

50/60 هرتز

تاخیر در راه اندازی اولیه

2 تا 240 ثانیه

تاخیر زمانی

0 الی 10 ثانیه

دمای محیط هنگام کارکرد

20- الی 65 درجه سانتی‌گراد

رطوبت نسبی

70 درصد

پارامترهای قابل نمایش رله

تشخیص اضافه ولتاژ و افت ولتاژ

,

تقارن

جریان خروجی نامی

5 آمپر

برند

شیوا امواج

کشور سازنده

ایران

کد کالا

13B3
