سوپر کنترل فاز دیجیتال برند شیوا امواج کد 13B4

رله کنترل فاز از جمله رله‌های کنترلی و نمایشی است که در اکثر تابلوها یکی از المان‌های کنترلی الزامی می‌باشد . همانطور که از اصطلاح روی این رله مشخص است اصلی‌ترین کاربرد و وظیفه این رله کنترل برقراری و کیفیت فازهای مدار است . رله‌های کنترل‌ فاز وسیله حفاظتی مناسبی در مقابل اختلالات شبکه برق هستند که با کنترل و پایش پارامترهای مختلف شبکه و قطع مدار در صورت بروز هرگونه ناهماهنگی و اختلال در این پارامترها از مدار محافظت کرده و خطای رخ داده را نمایش می‌دهند . پارامترهایی از قبیل وصل بودن فازهای ورودی مدار ، جابجایی و توالی فازها ، ولتاژ شبکه ، تقارن ولتاژ در فازها یا به اصطلاح تقارن فازها همگی مواردی هستند که توسط رله کنترل فاز کنترل شده و هرگونه اختلالی در این موارد موجب عملکرد رله کنترل فاز می‌شود و فرمان قطع مدار را صادر می‌کند .

سوپر کنترل فاز دیجیتال شیوا امواج کد 13B4 با دقت بالا برای کنترل پارامترهای مختلف فاز و ولتاژ طراحی و تولید شده است . از این کنترل فاز می‌توان در صنایع و کاربری‌های مختلف و در مدارهای مختلف استفاده کرده و با دقت بالا اختلالات شبکه را کنترل نمود . این کنترل فاز همچنین قابلیت استفاده در مدارهای سه‌فاز را داشته و برای کنترل سه فاز ورودی مدار مورد استفاده قرار می‌گیرد . با به کار گیری این کنترل فاز می‌توان پارامترهای مختلفی را مورد سنجش و پایش قرار داده و ایمنی مدار را از لحاظ تغییرات غیر مجاز این پارامترها تامین نمود .

استفاده این کنترل فاز امکان کنترل اختلالات ناشی از قطع هریک از فازها ، کنترل توالی فاز ، کنترل تعادل بار و تعادل فاز ، اضافه ولتاژ و افت ولتاژ را در انواع کاربری‌های صنعتی ، مسکونی و … را فراهم می‌کند . این کنترل به معنی قطع مدار در صورت بروز اختلال در هر یک از پارامترهای ذکر شده می‌باشد که رله کنترل فاز آن را بنا بر تنظیمات اعمال شده سنجیده و تشخیص می‌دهد .

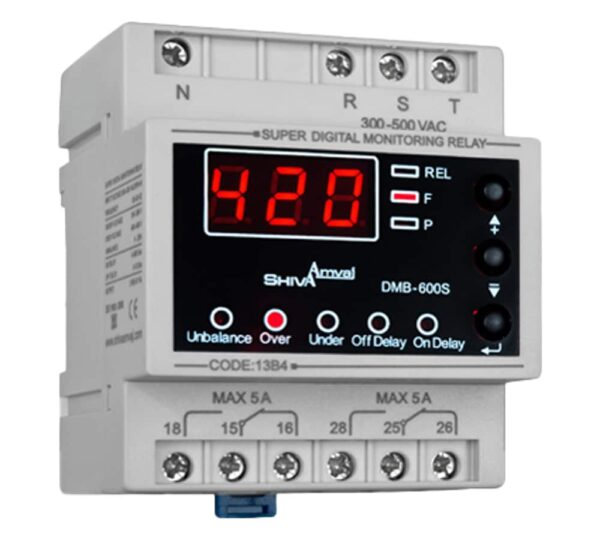

کنترل فاز شیوا امواج 13B4 بر روی بدنه خود دارای 8 چراغ LED نشان‌گر جهت نمایش وضعیت‌های مختلف است . هر یک از این چراغ‌ها با حروف و علایم مخففی مشخص شده‌اند که در وضعیت‌های مختلف روشن یا خاموش می‌شوند .

• چراغ REL بالاترین چراغ روی دستگاه است نشان دهنده وضعیت وصل یا قطع بودن رله‌ی دستگاه می‌باشد . چراغ F دومین چراغ روی بدنه کنترل فاز برای خطای قطع فاز پیش‌بینی شده است و روشن شدن آن بیانگر قطعی یکی از فازها یا چند فاز در شبکه است .
• چراغ P سومین چراغ از بالا نشان دهنده خطای توالی فازها است و یا دو فاز شدن مدار است.
• 5 عدد چراغ اعلام نیز به صورت افقی در قسمت پایین‌تر بدنه کنترل فاز تعبیه شده‌اند.
• چراغ Off delay و  On delay به ترتیب برای نمایش تاخیر در قطع و تاخیر در وصل مدار است که با اعمال تنظیمات بر روی دستگاه فعال می‌شود .
• چراغ Under و Over برای نمایش افت ولتاژ و اضافه ولتاژ مدار هستند و روشن بودن هر کدام نمایانگر خطای مربوطه است .
• چراغ Unbalance نیز به عنوان نشان دهنده عدم تقارن فازها می‌باشد که از عدم تعادل بارها ناشی می‌شود .
• انجام تنظیمات برای پارامترهای مختلف زمان و مقادیر ولتاژ و … از طریق کلیدهای مخصوص موجود بر روی دستگاه صورت می‌گیرد .

همان طور که اشاره شد کنترل فاز 13B4 دارای قابلیت تاخیر زمانی در قطع و وصل مدار است که با توجه به لزوم بررسی پایداری مدار پیش‌بینی شده است . تاخیر در قطع و وصل این دستگاه قابل تنظیم می‌باشد . این تنظیمات برای هر یک از عملیات قطع و وصل به صورت جداگانه انجام می‌شود . زمان قابل تنظیم برای تاخیر در وصل از 0 ثانیه تا 600 ثانیه بنا به نیاز و حساسیت مدار قابل تنظیم است . تاخیر در قطع مدار نیز از 0 تا 10 ثانیه تنظیم می‌شود .

در صورت افت ولتاژ در لحظه استارت مدار ، به صورت اتوماتیک با گذشت 15 ثانیه ، مدار را قطع می‌‌کند . اضافه ولتاژ مجاز در این دستگاه حداکثر 480 ولت و افت ولتاژ مجاز 380 ولت است . اضافه ولتاژ دربازه 400 تا 480 ولت و افت ولتاژ در بازه 310 تا 380 ولت قابل تنظیم می‌شود . همچنین عدم تعادل ولتاژ نیز از %5 تا %25 قابل تنظیم است .

حد ولتاژ تغذیه کنترل فاز 13B4 شیواامواج از 180 تا 250 ولت و ولتاژ ورودی نیز در این دستگاه باید بین 300 تا 500 ولت متناوب (AC) برای سیستم سه‌فاز بوده و در فرکانس‌های شبکه 50 تا 60 هرتز قابل بهره‌برداری می‌باشد . جریان خروجی این رله 5 آمپر است . دمای محیط در شرایط عملیاتی این وسیله باید بین 20- درجه تا 65+ درجه سانتی‌گراد و رطوبت محیط نیز حداکثر 70 درصد باشد . این دستگاه از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت دارای درجه حفاظتی IP30 می‌باشد .
