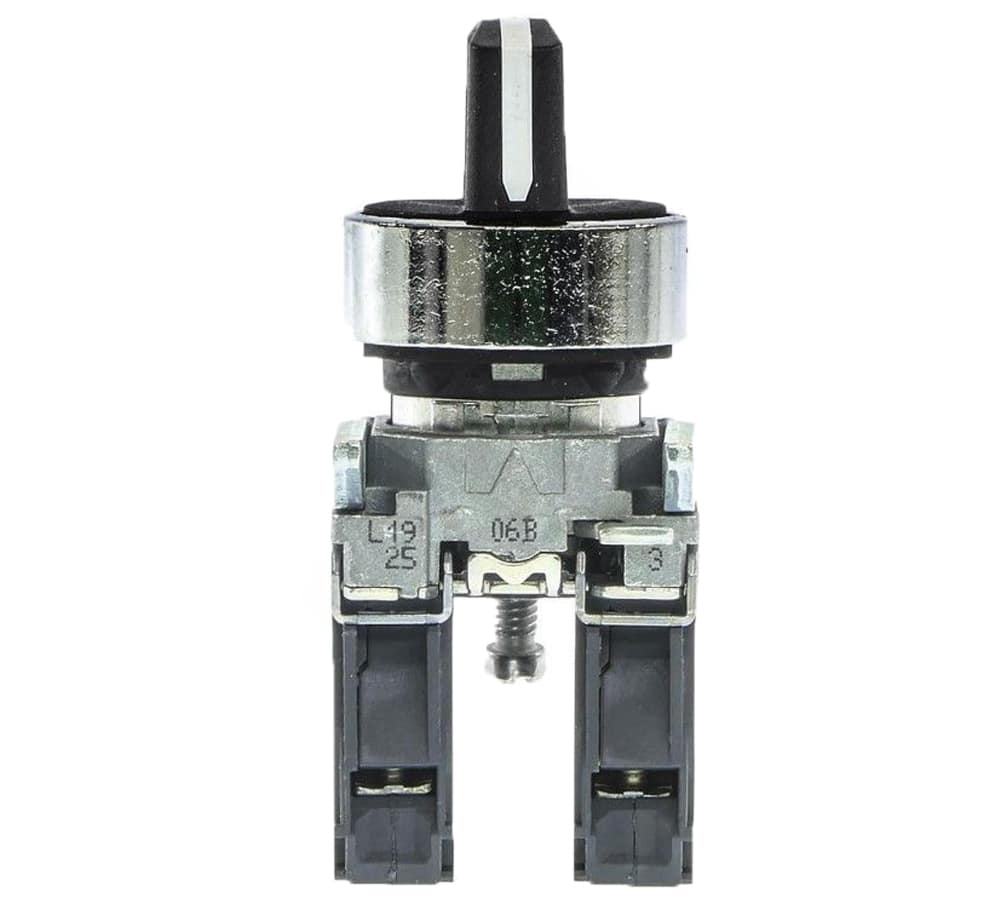

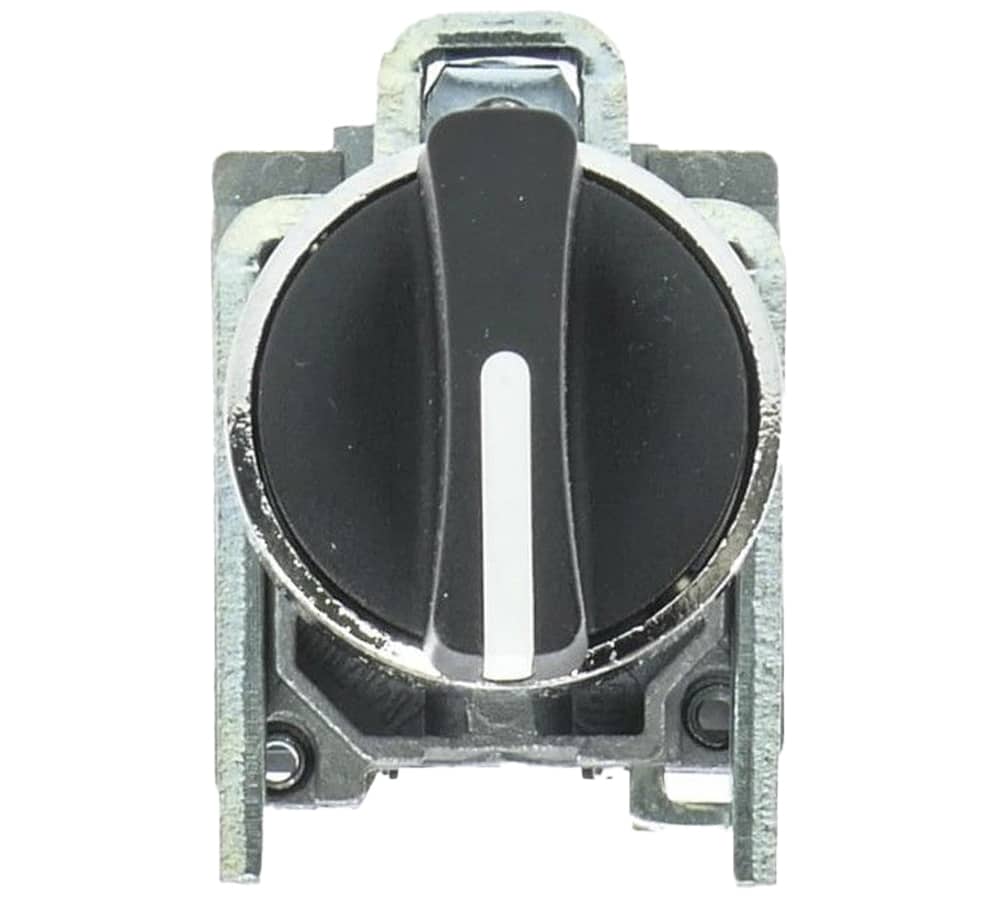

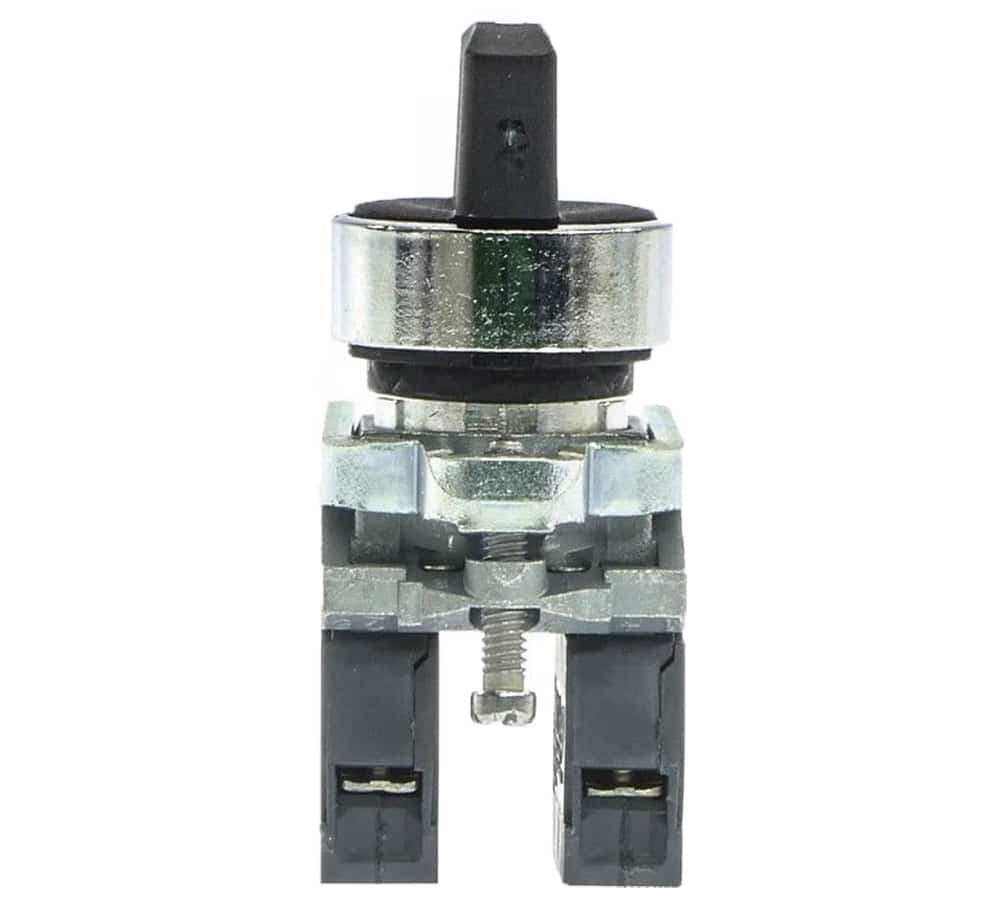

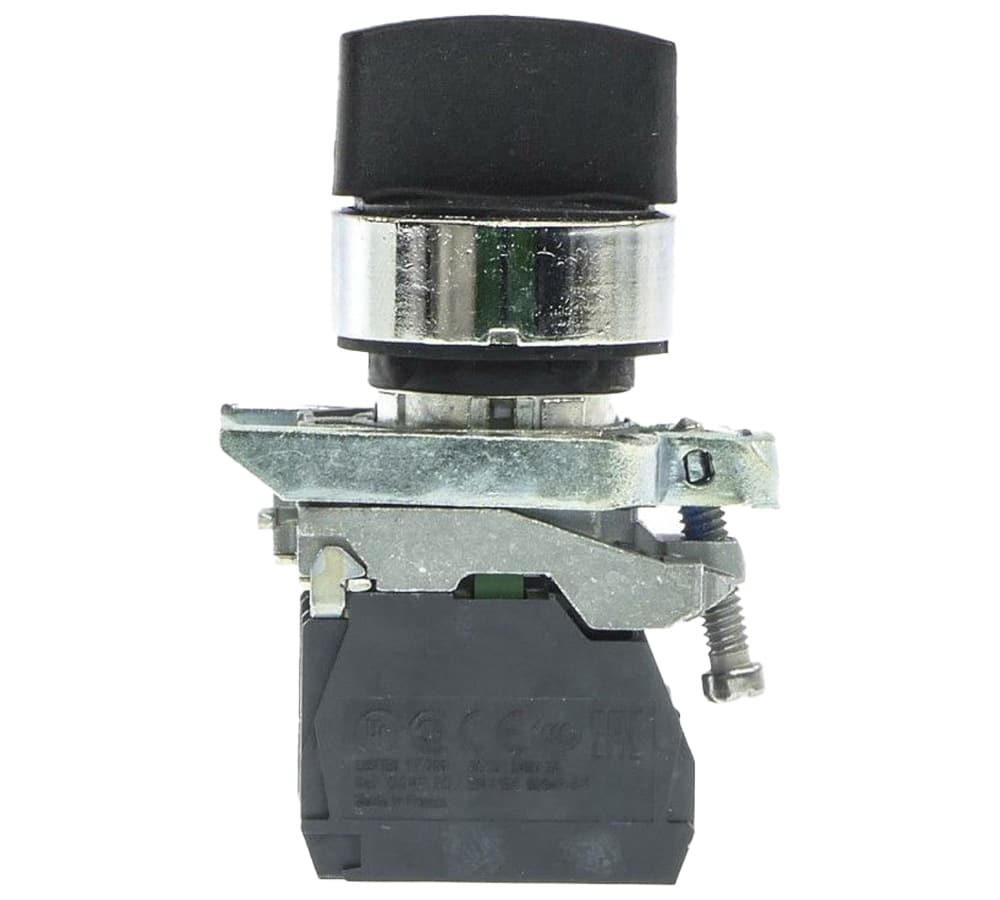

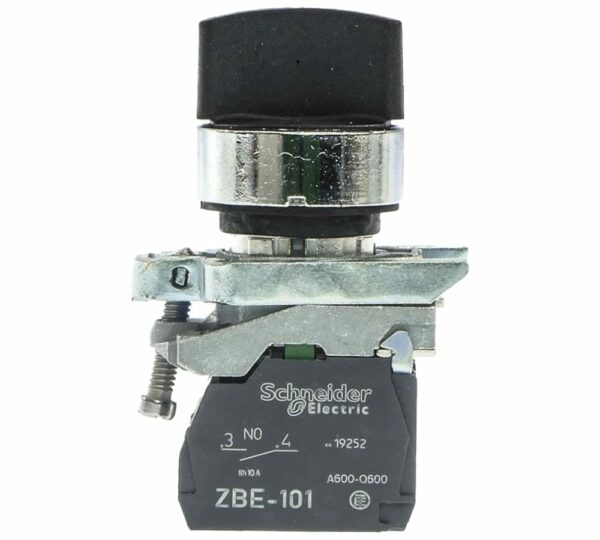

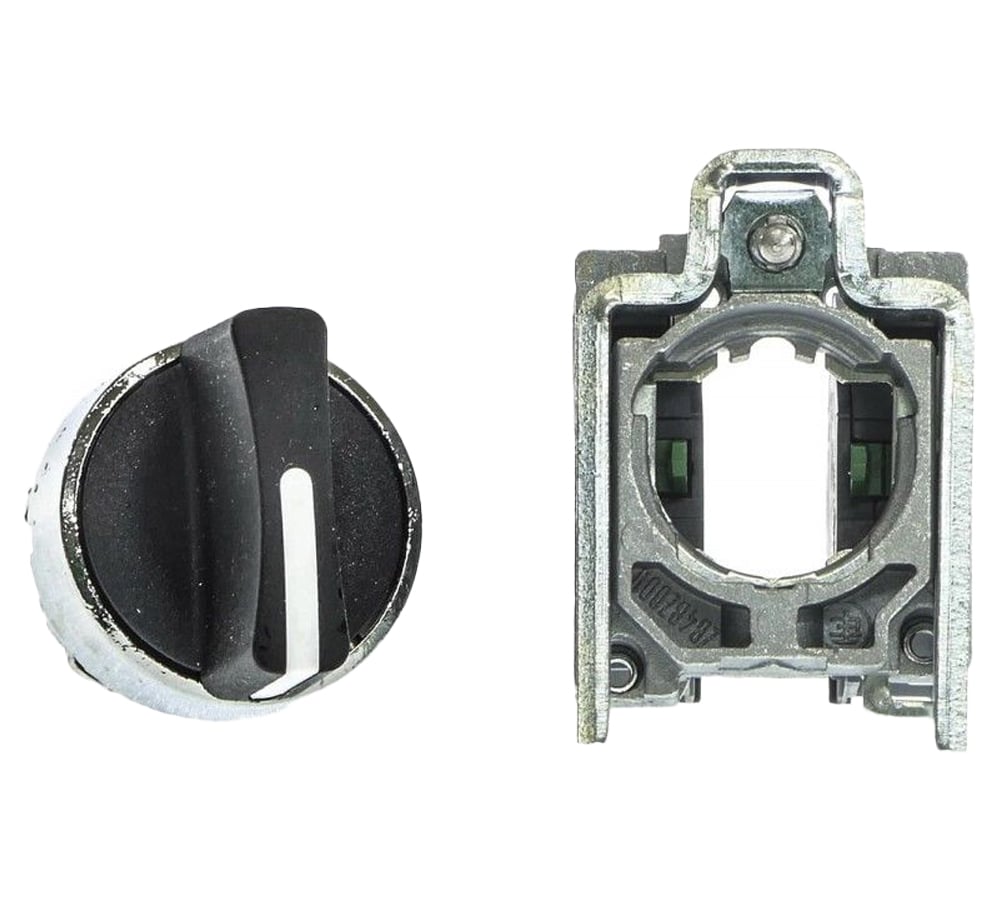

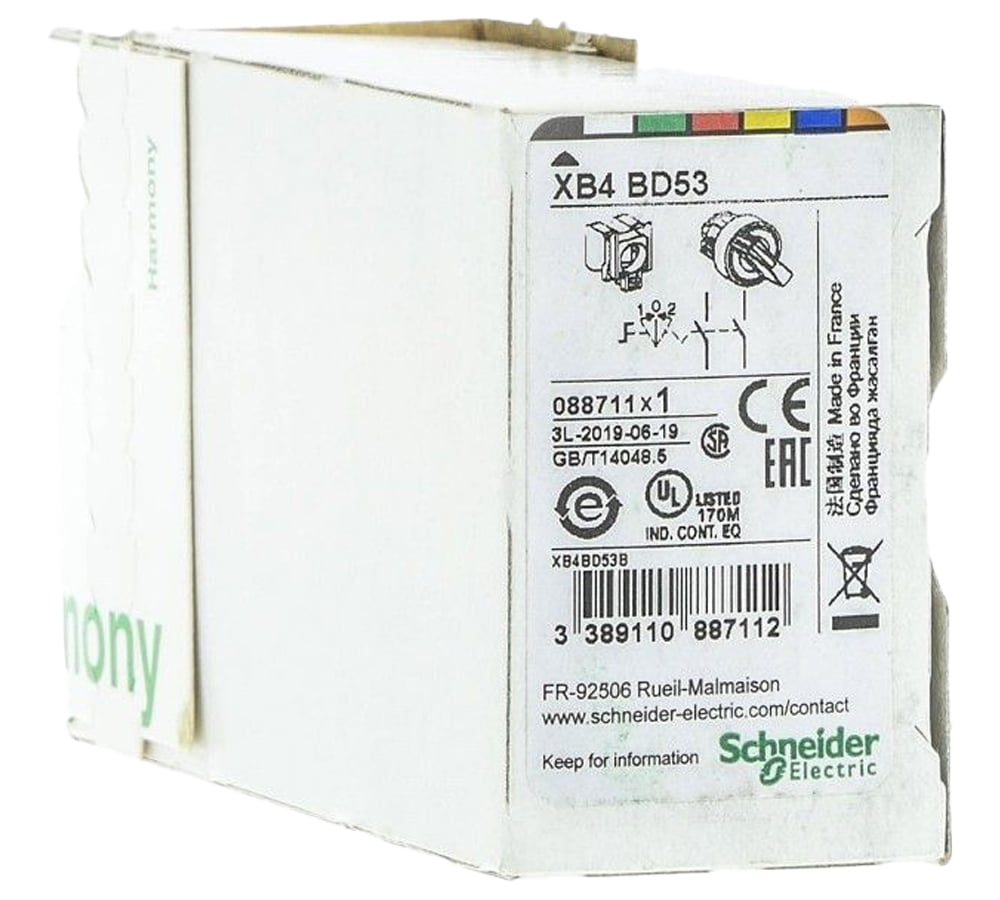

شستی دوطرفه فلزی اشنایدر XB4BD53

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

550,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی سلکتور اشنایدر کد XB4BD53

  • اهداف و کاربرد

سلکتورهای اشنایدر کد XB4BD53 دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان که دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند جزء جدایی ناپذیر آنها می‌باشند. این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند.

این نوع شستی‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان کلیدهای سلکتور دوطرفه شناخته می‌شوند. سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند.

  • مشخصات شستی

کلید سلکتور XB4BD53 دو طرفه یا سه حالته بوده و برای دو حالت روشن و عملیاتی موتور و یک حالت خاموش آن طراحی شده است. این نوع سلکتور فاقد قابلیت قفل شدن با کلید است. مکانیزم قطع و وصل این کلید سلکتور به صورت گردان (مشابه کلیدهای گردان) بوده و با نیروی دست می‌باشد. شستی گردان این کلید دارای حالت برگشت‌پذیری می‌باشد. به این معنی که با هربار صدور فرمان با دست، پس از برداشتن نیروی دست، شستی توسط نیروی فنر به نقطه صفر یا مرکز برگشته و در حالت روشن باقی نمی‌ماند.

کاربرد این نوع کلید سلکتور در مواردی که روشن بودن بیش از اندازه مدار یا موتور ممکن است موجب آسیب سیستم شود بسیار اهمیت دارد.

  • بدنه

قاب این وسیله از جنس فلز با روکش کروم است. این نوع بدنه دارای استحام کافی در برابر ضربات مکانیکی و سایر تنش‌های مکانیکی و الکتریکی می‌باشد. قطر شستی این سلکتور 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

  • کنتاکت‌ها و ترمینال‌ها

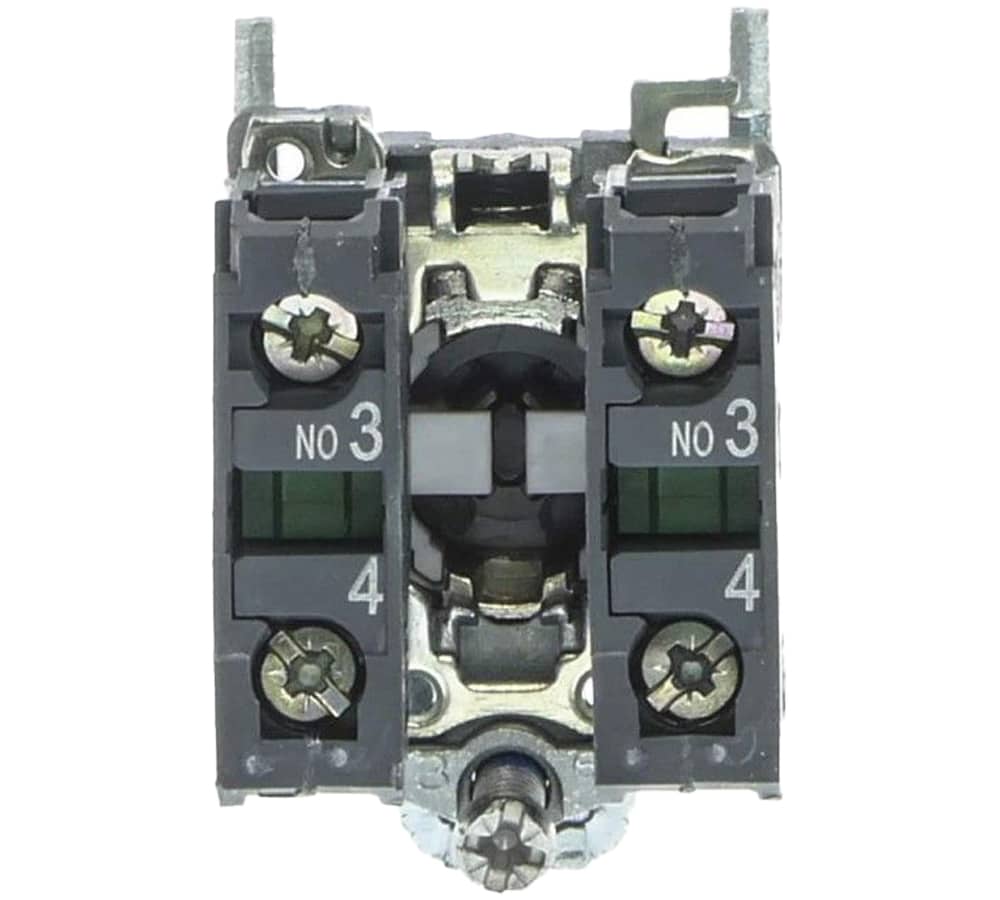

‌ سلکتور XB4BD53 دارای دو جفت کنتاکت باز (NO: Normally Open) با شماره ترمینال 13-14 و 23-24 است. این وسیله فاقد کنتاکت بسته می‌باشد. در واقع با چرخاندن شستی آن یک کنتاکت با یکی از دو کنتاکت دیگر که در دو طرف کلید قرار دارند جفت شده و وضعیت کارکرد موتور یا مدار را مشخص می‌کند.

ترمینال‌های این سلکتورها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی سلکتور XB4BD53 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این سلکتور در مقابل جریان اتصال کوتاه تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 6 آمپر با توجه به نوع و مقدار ولتاژ است.

  • ابعاد

ابعاد ظاهری سلکتور XB4BD53 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 68 میلی‌متر است.

  • دوام و سیکل عملکرد

دوام الکتریکی سلکتور XB4BD53 تا 1,000,000 سیکل می‌باشد. به این معنی که تا 1,000,000 دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 1,000,000 سیکل تعیین شده است.

  • مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

  • مشخصات حفاظتی و نگهداری

دمای محیط از نظر نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

سلکتور دوطرفه اشنایدر کد XB4BD53 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شود. درجه‌های حفاظت IP67 ،IP66 ،IP69 ،IP69K برای محافظت این وسیله برقرار است.

سوالات متداول

جزییات محصول

رنج محصول

Harmony XB4

نوع قطعه

سلکتور فرمان

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

جنس مهره ثابت کننده

زماک

قطر جای نصب

22 میلی‌متر

نوع سری

استاندارد

شکل سر سلکتور

گرد

نوع و ترکیب کنتاکت

2 نرمال باز

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

47 میلی‌متر

عمق محصول

68 میلی‌متر

وزن

105 گرم

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

سیکل کاری مکانیکی

1 میلیون سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت AC-15

سیکل کاری الکتریکی

1 میلیون سیکل

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 1

استاندارد IP

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

IEC 60947-5-1

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد
