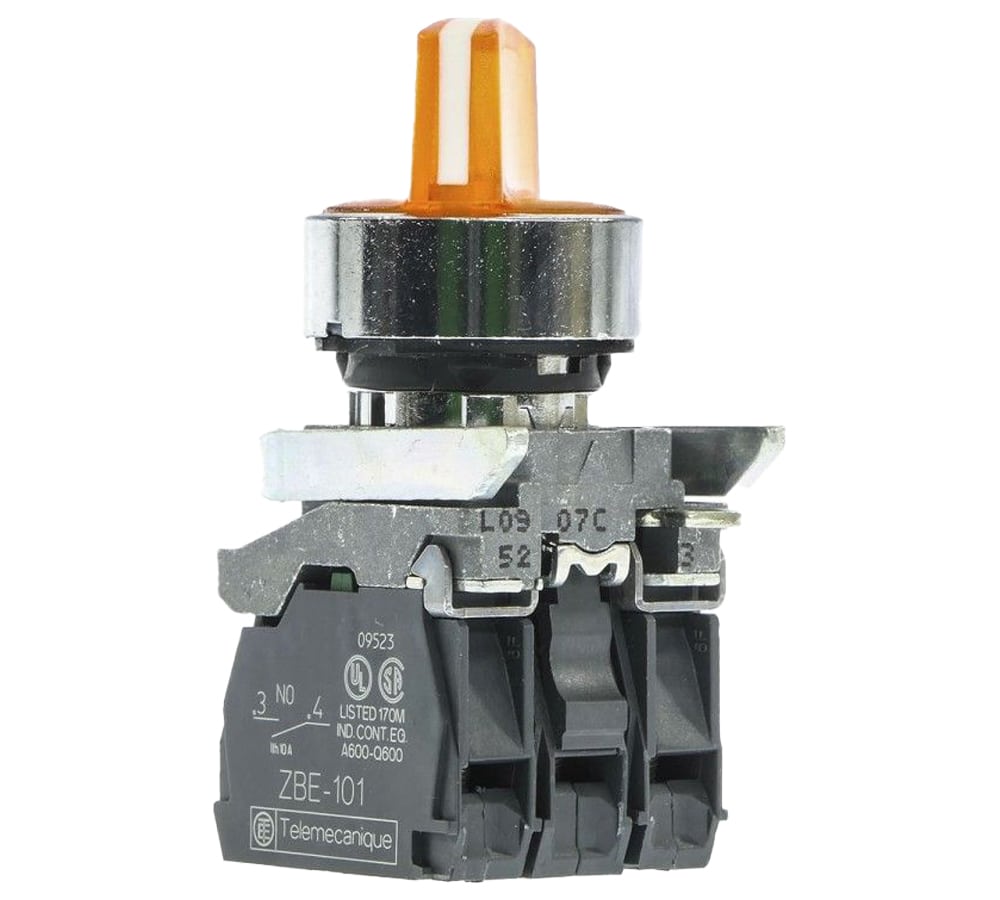

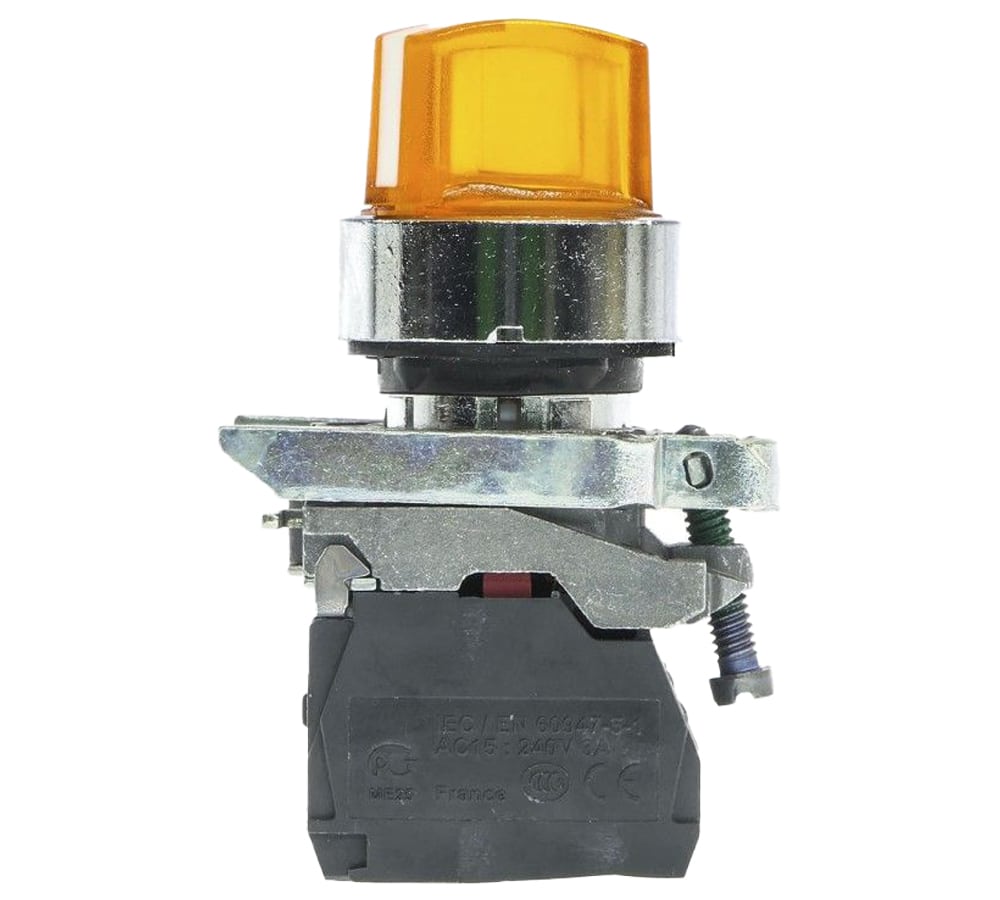

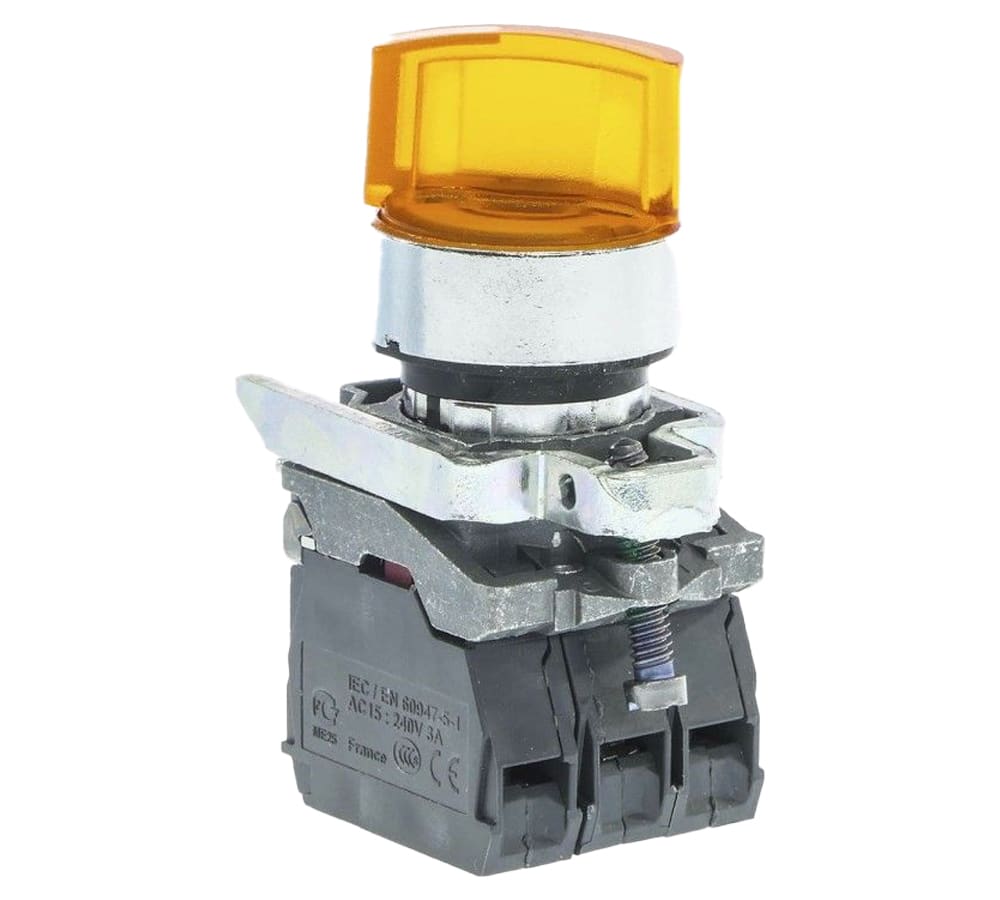

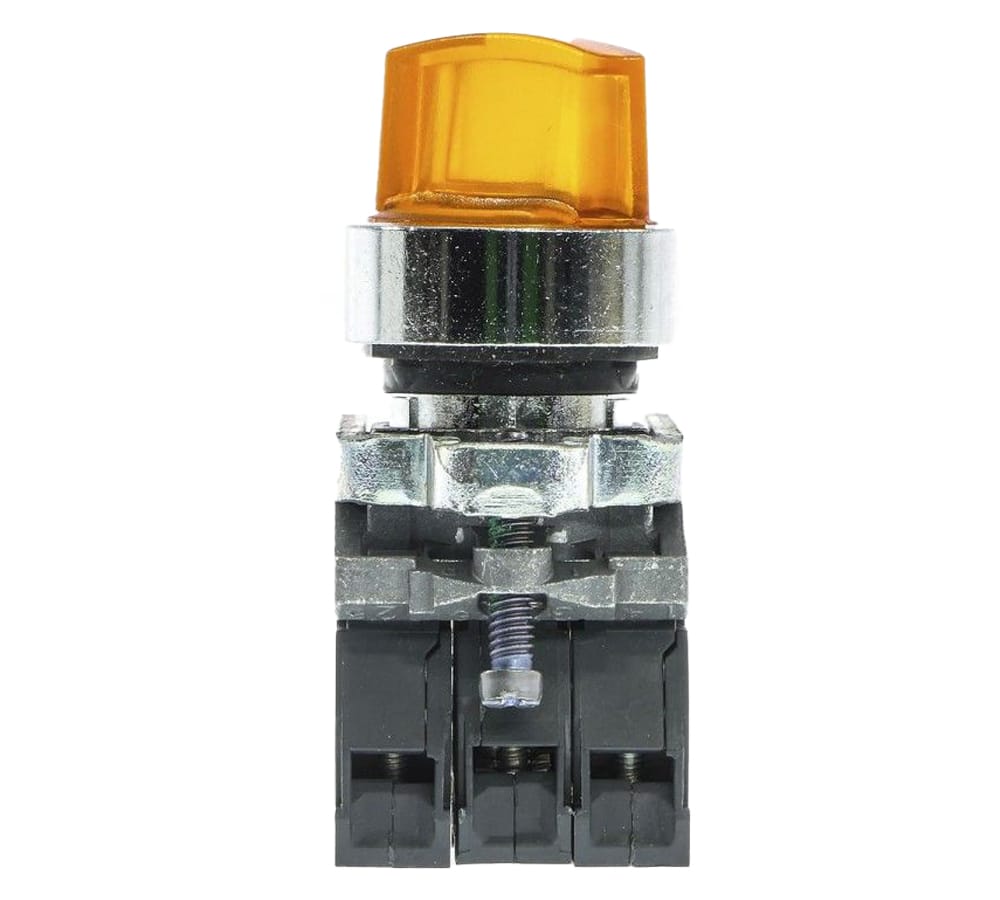

شستی یک‌‌طرفه چراغدار زرد اشنایدر XB4BK125M5

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

1,450,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی سلکتور اشنایدر کد XB4BK125M5

  • اهداف و کاربرد

سلکتورهای فرمان اشنایدر XB4BK125M5 دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان که دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند جزء جدایی ناپذیر آنها می‌باشند. این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند.

شستی‌های کد XB4BK125M5 در صنعت به عنوان کلیدهای سلکتور یک‌طرفه شناخته می‌شوند. سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند.

  • مشخصات شستی

کلید سلکتور XB4BK125M5 یک‌طرفه یا دو حالته بوده و برای دو حالت روشن مدار و یک حالت خاموش آن طراحی شده است. مکانیزم قطع و وصل این کلید سلکتور به صورت گردان (مشابه کلیدهای گردان) بوده و با نیروی دست می‌باشد. این دو حالت در سلکتور XB4BK125M5 با اختلاف 90 درجه و با چرخش شستی آن تغییر می‌یابند. شستی گردان این کلید در هر دو حالت خود دارای قابلیت مانا بوده و تا زمانی که با نیروی دست موقعیت آن تغییر نیابد در همان وضعیت باقی می‌ماند.

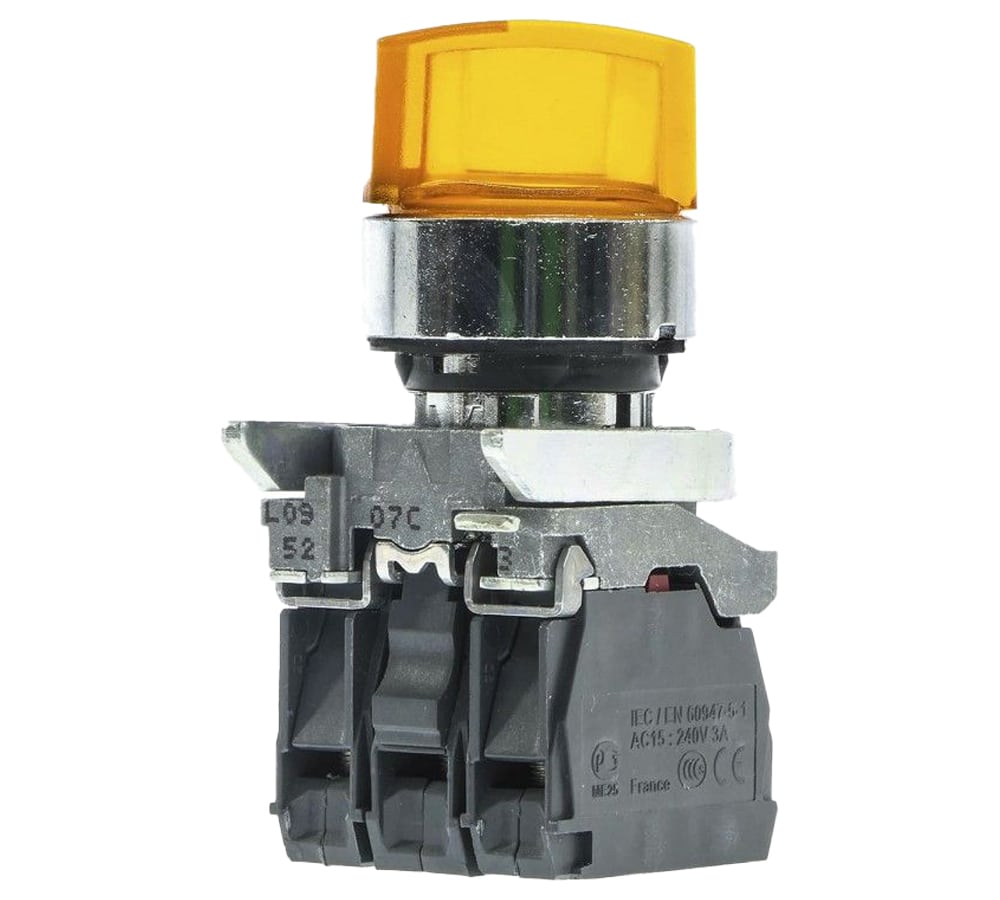

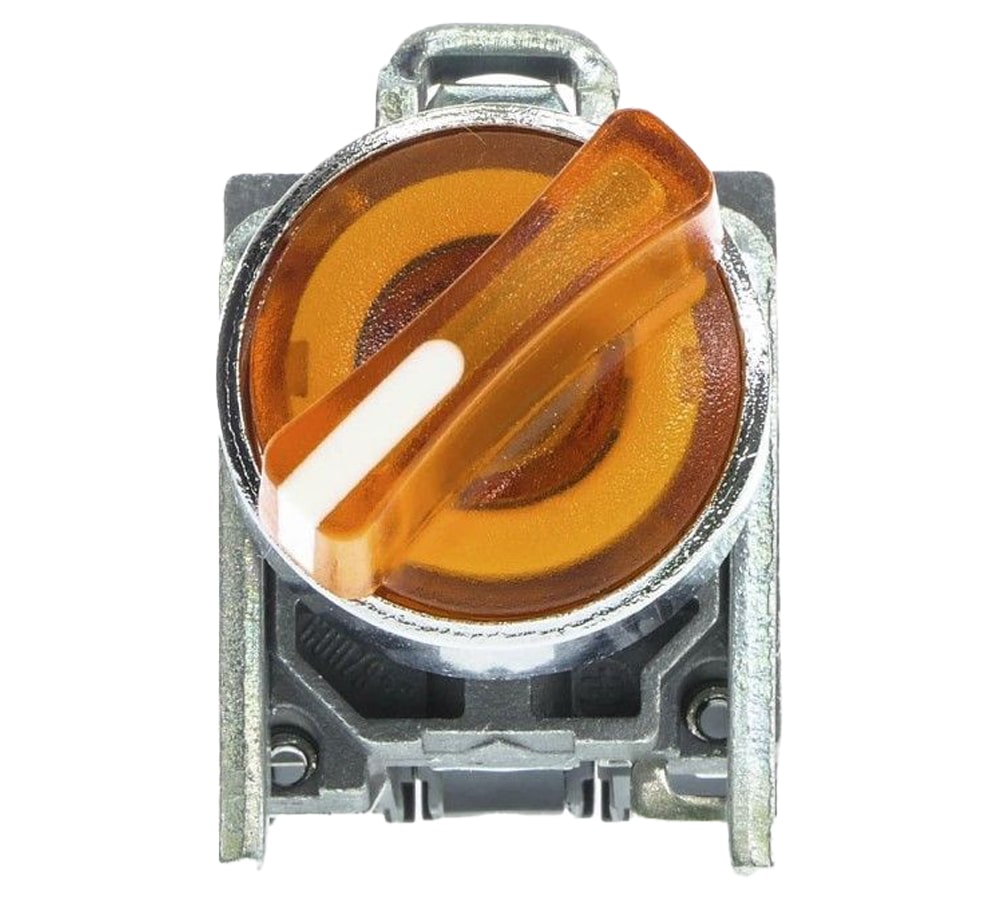

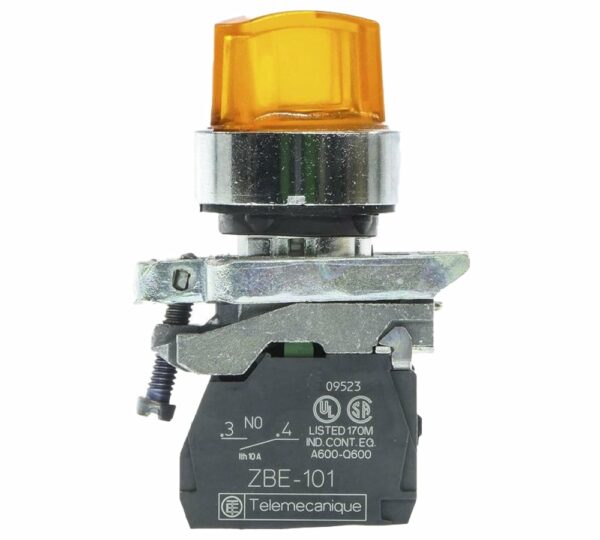

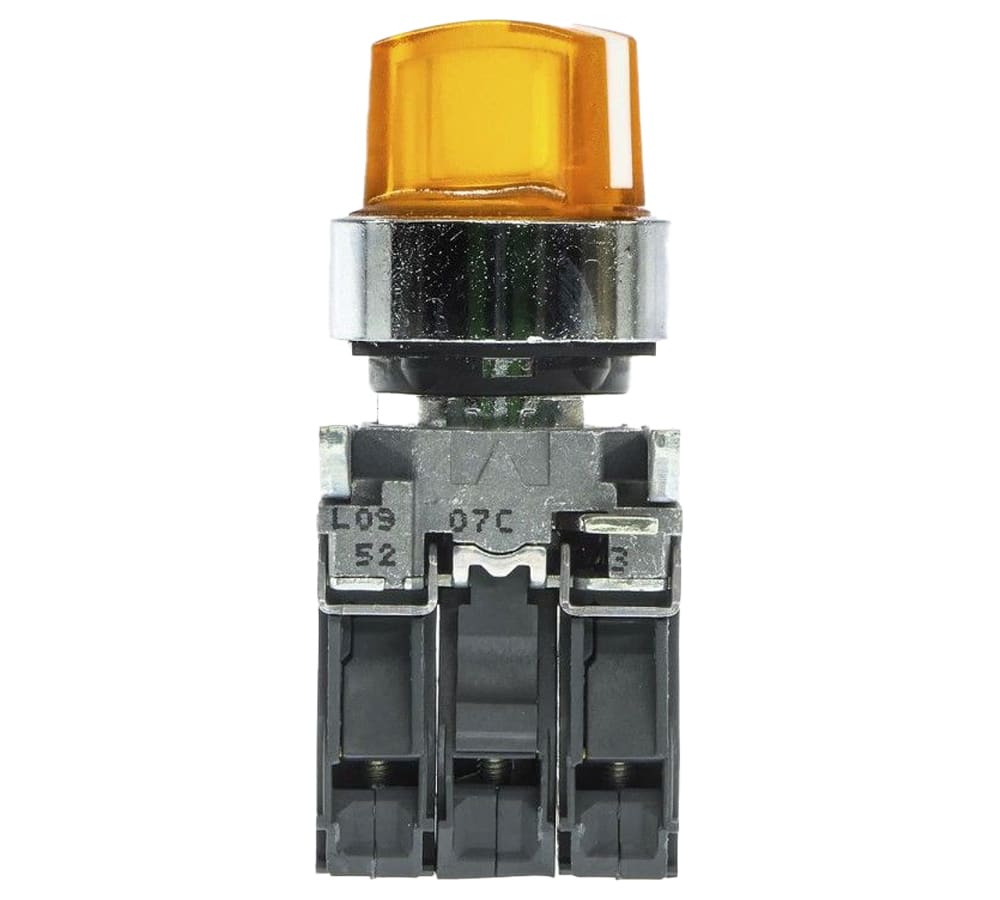

قسمت گردان شستی این سلکتور شیشه‌ای رنگی بوده و دارای چراغ LED داخلی برای ایجاد روشنایی بیشتر و بالا بردن قابلیت تشخیص آن است. رنگ شستی آن زرد یا نارنجی می‌باشد و برای سوئیچ کردن مدارهایی با درجه اهمیت و حساسیت نسبتا بالا و دارای ریسک مورد استفاده قرار می‌گیرد.

  • بدنه

قاب این وسیله از جنس فلز با روکش کروم است. این نوع بدنه دارای استحکام کافی در برابر ضربات مکانیکی و سایر تنش‌های مکانیکی و الکتریکی می‌باشد. قطر محل نصب شستی این سلکتور 22 میلی‌متر است.

  • کنتاکت‌ها و ترمینال‌ها

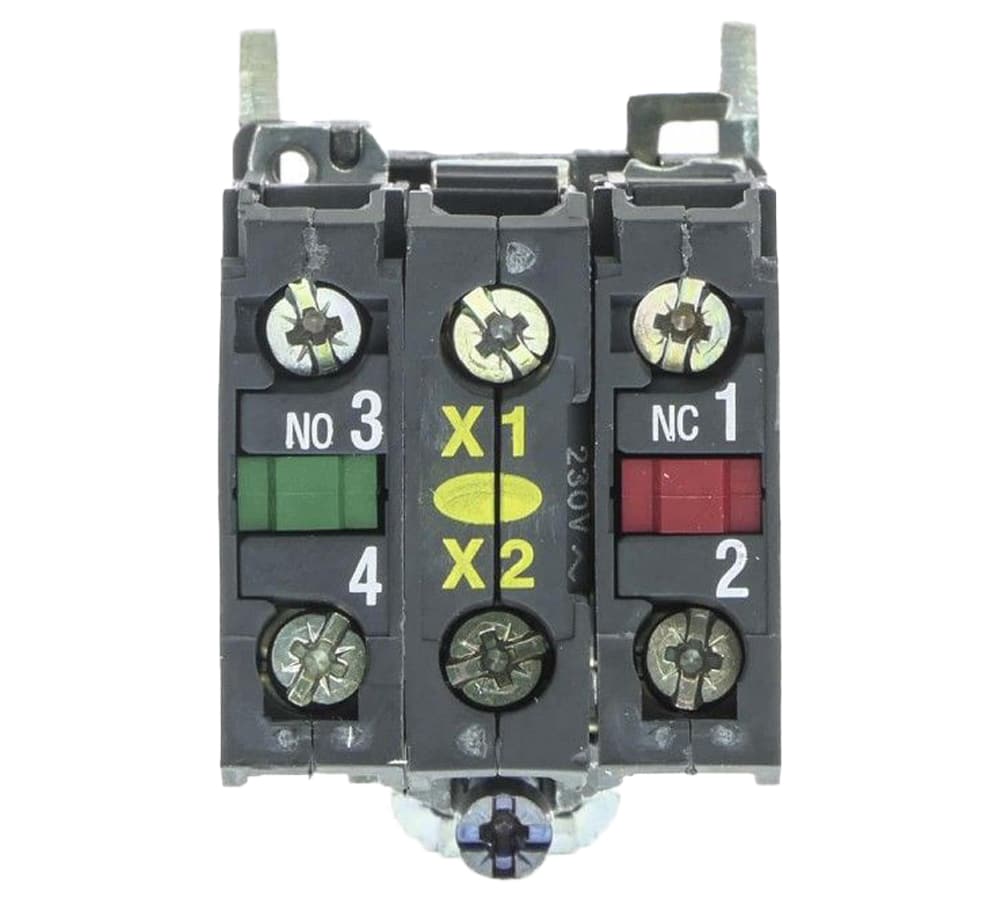

‌ نوع سلکتور XB4BK125M5 دارای یک جفت کنتاکت باز (NO: Normally Open) با شماره ترمینال 3-4 و یک جفت کنتاکت بسته (NC: Normally Close) با شماره ترمینال 1-2 است.

ترمینال‌های این سلکتورها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ تغذیه نامی سلکتور XB4BK125M5 از 230 تا 240 ولت متناوب (AC) بوده و در فرکانس‌های شبکه 50 هرتز و 60 هرتز قابل بهره‌برداری است.

محدوده ولتاژ تغذیه مناسب برای این سلکتور از 195 تا 264 ولت می‌باشد.

ولتاژ عایقی این سلکتور 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این سلکتور در مقابل جریان اتصال کوتاه تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 6 آمپر با توجه به نوع و مقدار ولتاژ است.

  • ابعاد

ابعاد ظاهری این سلکتورها به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 68 میلی‌متر.

  • دوام و سیکل عملکرد

دوام الکتریکی سلکتور XB4BK125M5 تا 1,000,000 سیکل می‌باشد. به این معنی که تا 1,000,000 دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 1,000,000 سیکل تعیین شده است.

طول عمر این سلکتور سوئیچ در شرایط ولتاژ نامی و دمای 25 درجه سانتی‌گراد تا 100 هزار ساعت می‌باشد.

  • مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7,000,000 پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این سلکتور 40- درجه تا 70+ درجه سانتی‌گراد تعیین شده است.

سلکتورهای XB4BK125M5 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP69 ،IP69K ،IP66 ( طبق استانداردIEC 60529)، IP67  ازنظر حفاظت این وسیله در برابر نفوذ ذرات و مایعات برقرار است.

همچنین از نظر حفاظت در برابر ضربات و تنش‌های مکانیکی دارای درجه حفاظتی IK06 هستند.

سوالات متداول

اطلاعات کلی

عمر کاری

100 هزار ساعت

جزییات محصول

رنج محصول

Harmony XB4

نوع قطعه

سلکتور فرمان چراغ دار

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

جنس مهره ثابت کننده

زماک

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر سلکتور

گرد

نوع کاربری

مکانیزم ثابت

مشخصه کاربری

دستگیره استاندارد نارنجی

موقعیت عملکرد

دو موقعیت ، 90 درجه

نوع و ترکیب کنتاکت

1 نرمال باز + 1 نرمال بسته

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

منبع نور

LED

ولتاژ تغذیه نامی

230 الی 240 ولت AC در فرکانس 50/60 هرتز

ارتفاع محصول

47 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

68 میلی‌متر

وزن

111 گرم

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

گشتاور مورد نیاز برای پیچاندن سلکتور

حداقل 0.14 نیوتن متر

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

سیکل کاری الکتریکی

1 میلیون سیکل

سیکل کاری مکانیکی

1 میلیون سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

نوع نوردهی

پایدار

محدوده ولتاژ تغذیه

195 الی 264 ولت AC

جریان مصرفی

14 میلی‌آمپر

عمر کاری

100 هزار ساعت

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

کلاس حفاظتی در برابر شوک الکتریکی

کلاس 1

استاندارد IP

IP66

,

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

مقاومت در برابر موج گذرای سریع

2 کیلو ولت

مقاومت در برابر میدان مغناطیسی

10 ولت بر متر

مقاومت در برابر تخلیه‌ی الکترو استاتیک

6 کیلو ولت بر روی کنتاکت

,

8 کیلو ولت در هوای آزاد

جذب الکترومغناطیس

کلاس B

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد
