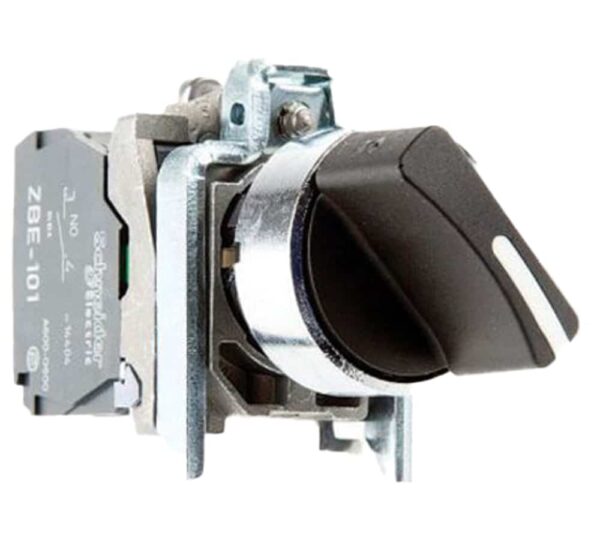

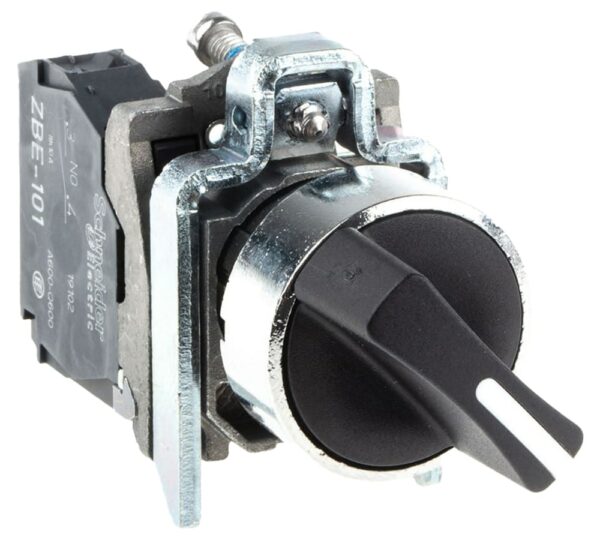

شستی یک‌‌طرفه فلزی اشنایدر XB4BD21

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

410,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی سلکتور اشنایدر کد XB4BD21

  • اهداف و کاربرد

سلکتورهای اشنایدر کد XB4BD21 دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان که دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند جزء جدایی ناپذیر آنها می‌باشند. این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند.

شستی‌های کد XB4BD21 در صنعت به عنوان کلیدهای سلکتور یک‌طرفه شناخته می‌شوند. سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند.

  • مشخصات شستی

کلید سلکتور XB4BD21 یک طرفه یا دو حالته بوده و برای یک حالت روشن و یک حالت خاموش طراحی شده است. این نوع سلکتور فاقد قابلیت قفل شدن با کلید است. مکانیزم قطع و وصل این کلید سلکتور به صورت گردان (مشابه کلیدهای گردان) بوده و با نیروی دست می‌باشد. شستی گردان این کلید در هر دو حالت خود دارای قابلیت مانا بوده و تا زمانی که با نیروی دست موقعیت آن تغییر نیابد در همان وضعیت باقی می‌ماند.

  • بدنه

قاب این وسیله از جنس فلز با روکش کروم است. این نوع بدنه دارای استحکام کافی در برابر ضربات مکانیکی و سایر تنش‌های مکانیکی و الکتریکی می‌باشد. قطر مناسب برای محل نصب این سلکتور سوئیچ 22 میلی‌متر است.

  • کنتاکت‌ها و ترمینال‌ها

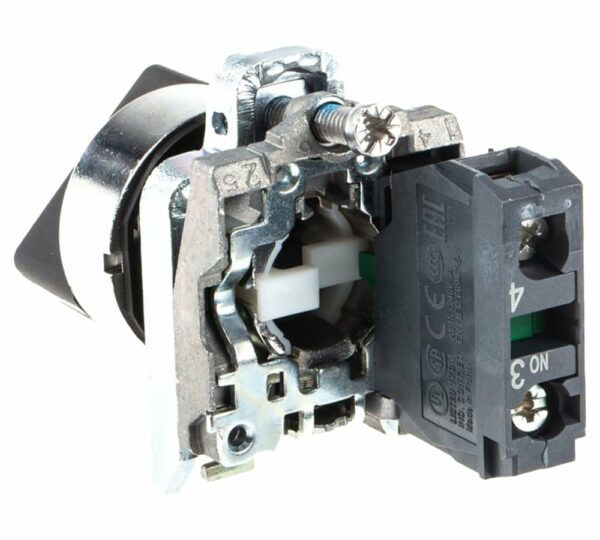

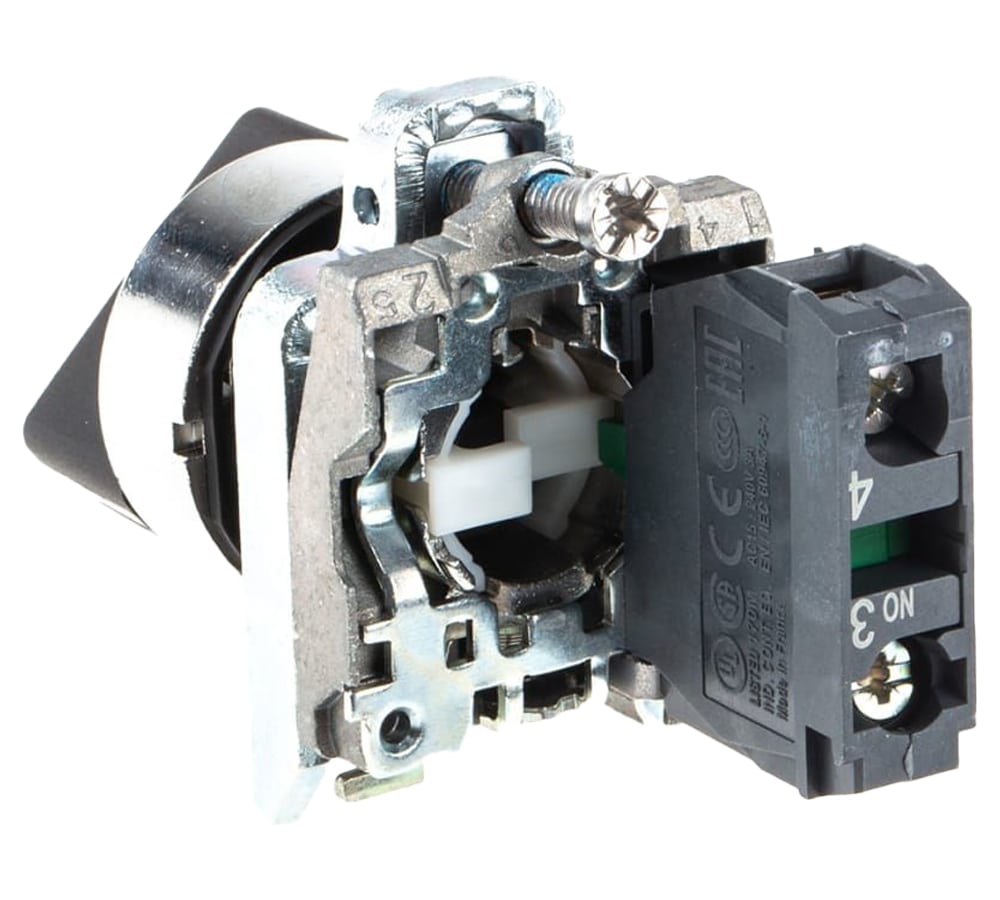

‌ سلکتور XB4BD21 دارای یک جفت کنتاکت باز (NO: Normally Open) با شماره ترمینال 3-4 است. عملیات وصل برق ورودی به تابلو از طریق چرخش شستی و جفت شدن کنتاکت‌های آن انجام می‌شود.

ترمینال‌های این سلکتورها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی سلکتور XB4BD21 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این سلکتور در مقابل جریان اتصال کوتاه تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 6 آمپر با توجه به نوع و مقدار ولتاژ است.

  • ابعاد

ابعاد ظاهری سلکتور XB4BD21 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 68 میلی‌متر است.

  • دوام و سیکل عملکرد

دوام الکتریکی سلکتور XB4BD21 تا 1,000,000 سیکل می‌باشد. به این معنی که تا 1,000,000 دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 1,000,000 سیکل تعیین شده است.

  • مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7,000,000 پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

  • مشخصات حفاظتی و نگهداری

دمای محیط از نظر نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

سلکتورهای اشنایدر کد XB4BD21 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 ،IP67 ،IP69 ،IP69K برای محافظت این وسیله برقرار است.

سوالات متداول

جزییات محصول

رنج محصول

Harmony XB4

نوع قطعه

سلکتور فرمان

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

جنس مهره ثابت کننده

زماک

قطر جای نصب

22 میلی‌متر

نوع سری

استاندارد

شکل سر سلکتور

گرد

نوع کاربری

مکانیزم ثابت

مشخصه کاربری

دستگیره استاندارد مشکی

موقعیت عملکرد

دو موقعیت ، 90 درجه

نوع و ترکیب کنتاکت

1 نرمال باز

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

47 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

68 میلی‌متر

وزن

95 گرم

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

گشتاور مورد نیاز برای پیچاندن سلکتور

حداقل 0.14 نیوتن متر

سیکل کاری مکانیکی

1 میلیون سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

سیکل کاری الکتریکی

1 میلیون سیکل

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 1

استاندارد IP

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد
