شستی دوبل باکالیت اشنایدر XB5AL73415

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

900,000تومان

ویدیو محصول

توضیحات محصول

ویژگی های فنی پوش باتن‌ اشنایدر کد XB5AL73415

  • اهداف و کاربرد

پوش باتن‌های اشنایدر کد XB5AL73415 دارای نام اختصاری XB5 هستند و در صنعت به عنوان شستی‌های دوبل فشاری برگشت‌پذیر شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی، فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

کاربرد شستی‌های دوبل در تابلوهای برق برای صدور فرمان استارت و استپ در مدار از طریق یک کلید، بسیار دارای اهمیت بوده و استفاده‌های فراوانی دارد. در واقع طراحی و ساخت این پوش باتن کمک بسیاری به صرفه‌جویی در فضای داخلی تابلو، هزینه‌های اضافی و زمان تشخیص کلیدهای استارت و استپ یک خروجی در مدار کرده است.

  • بدنه

بدنه این وسیله از جنس پلاستیک محکم و به رنگ طوسی تیره است. این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد.

  • کنتاکت‌ها و ترمینال‌ها

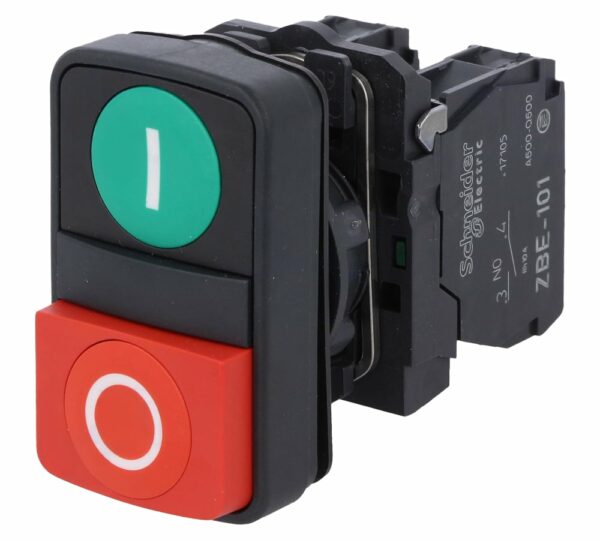

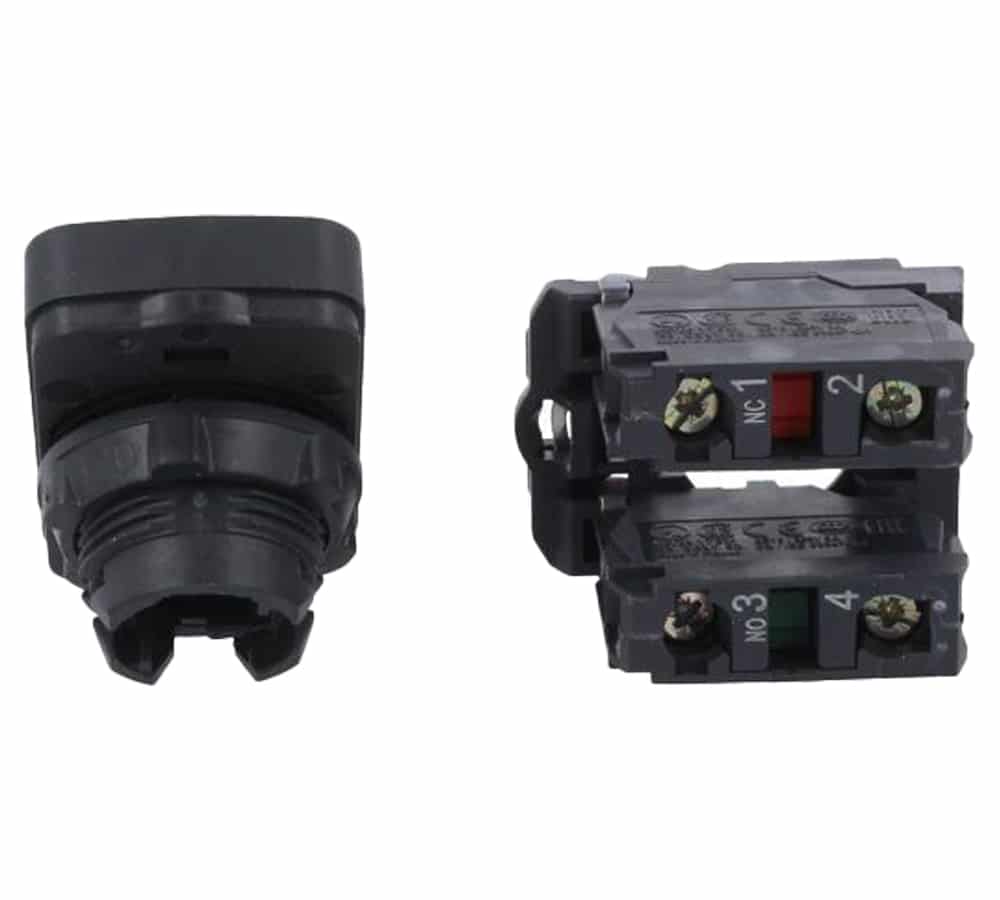

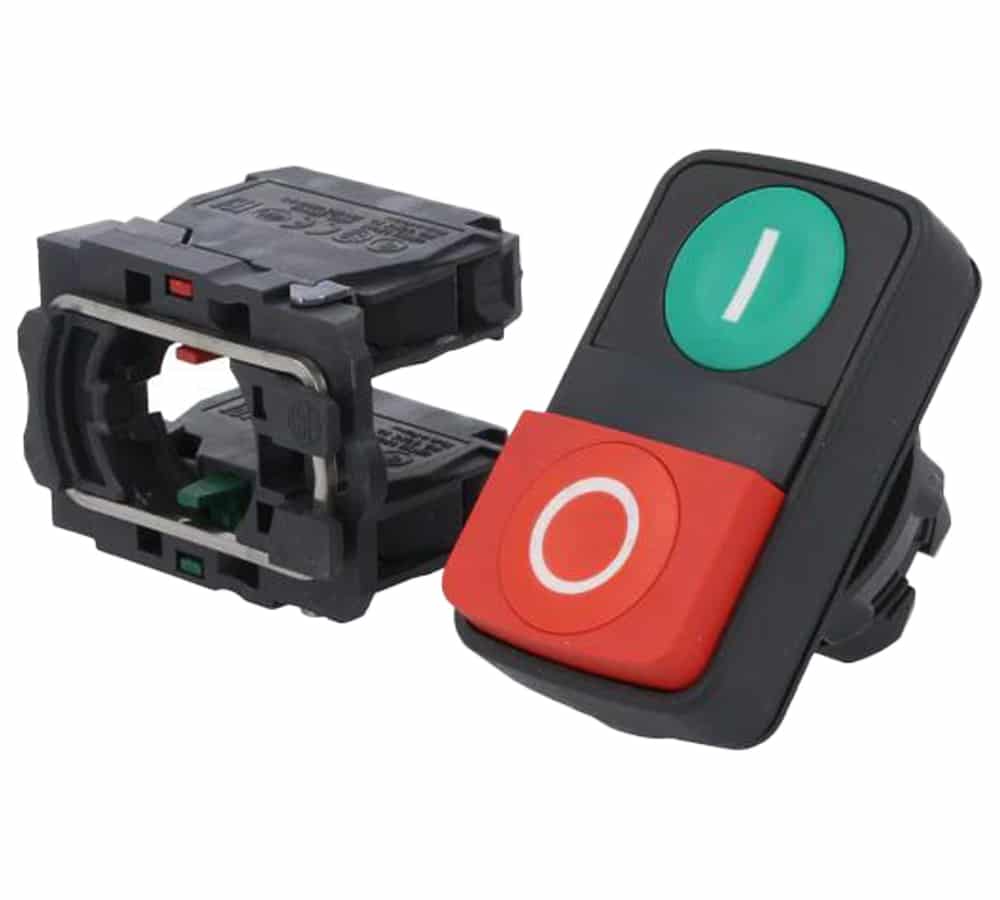

پوش باتن XB5AL73415 دارای دو دکمه به رنگ‌های قرمز و سبز است. دکمه سبز این وسیله برای عمل استارت یا راه‌اندازی مدار استفاده می‌شود عملیات وصل کنتاکت‌های باز (NO: Normally Open) را که با شماره ترمینال 13 و 14 مشخص شده‌اند انجام می‌دهد. از طرفی برای استپ یا توقف کارکرد مدار از دکمه قرمز آن استفاده می‌شود. این دکمه نیز عمل باز کردن یا قطع کنتاکت بسته (NC: Normally Close) را که با شماره ترمینال 21 و 22 مشخص شده‌اند انجام می‌دهد.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

 ولتاژ عایقی در پوش باتن XB5AL73415 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است از 0.1 تا 6 آمپر دارای مقادیر متغیری می‌باشد.

  • ابعاد

ابعاد ظاهری پوش باتن XB5AL73415 به این شرح است: ارتفاع آن‌ 50 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 59 میلی‌متر است.

  • مقاومت در برابر فشار

مقاومت این وسیله در برابر فشارهای بالا 7.000.000 پاسکال است. این مقدار در دمای 55 درجه سانتی‌گراد و در فاصله 0.1 متری (10 سانتی‌متری) برقرار است.

  • دوام و سیکل عملکرد

دوام مکانیکی پوش باتن XB5AL73415 تا 1 میلیون سیکل می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام الکتریکی این وسیله نیز به همین شکل تا 1 میلیون سیکل عملکرد تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن همین قدر تعیین شده است.

پوش باتن XB5AL73415 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP67 ،IP69 و IP69K طبق استانداردهای مختلف برای این وسیله عنوان شده‌اند

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB5

نوع قطعه

پوش باتن دوبل

سری محصول

XB5

جنس قاب

پلاستیک خاکستری تیره

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

مستطیل

نوع و ترکیب کنتاکت

1 نرمال باز + 1 نرمال بسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

50 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

59 میلی‌متر

وزن

53 گرم

سیکل کاری مکانیکی

1 میلیون سیکل

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

ولتاژ عایق نامی (ui)

600 ولت

مقاومت در برابر تخلیه‌ی الکترو استاتیک

6 کیلو ولت

سیکل کاری الکتریکی

1 میلیون سیکل

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

استاندارد IP

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL listed

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد

جنس مهره ثابت کننده

پلاستیک

نوع کاربری

مکانیزم با برگشت فنر

مشخصه کاربری

کلید استارت به صورت هم سطح و کلید استوپ به صورت برجسته

عملکرد کنتاکت

قطع آهسته

نحوه عرضه محصول

پک کامل

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

مقاومت در برابر موج گذرای سریع

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

دسته‌بندی حفاظتی

TH

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2
