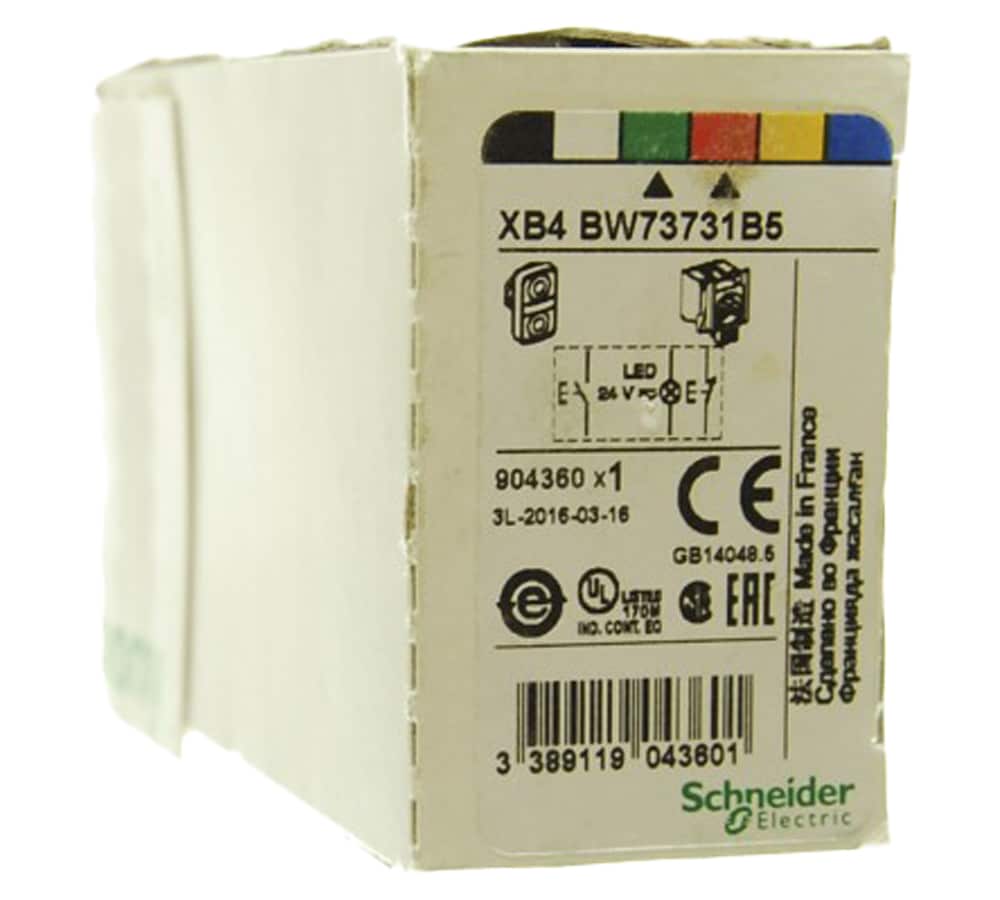

شستی دوبل چراغدار فلزی اشنایدر XB4BW73731B5

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

1,490,000تومان

ویدیو محصول

توضیحات محصول

ویژگی های فنی پوش باتن XB4BW73731B5

  • اهداف و کاربرد

پوش باتن‌های اشنایدر کد XB4BW73731B5 دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های دوبل فشاری برگشت‌پذیر شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

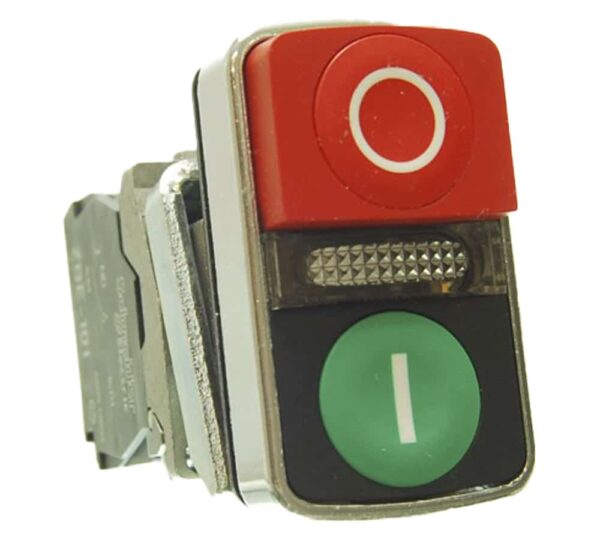

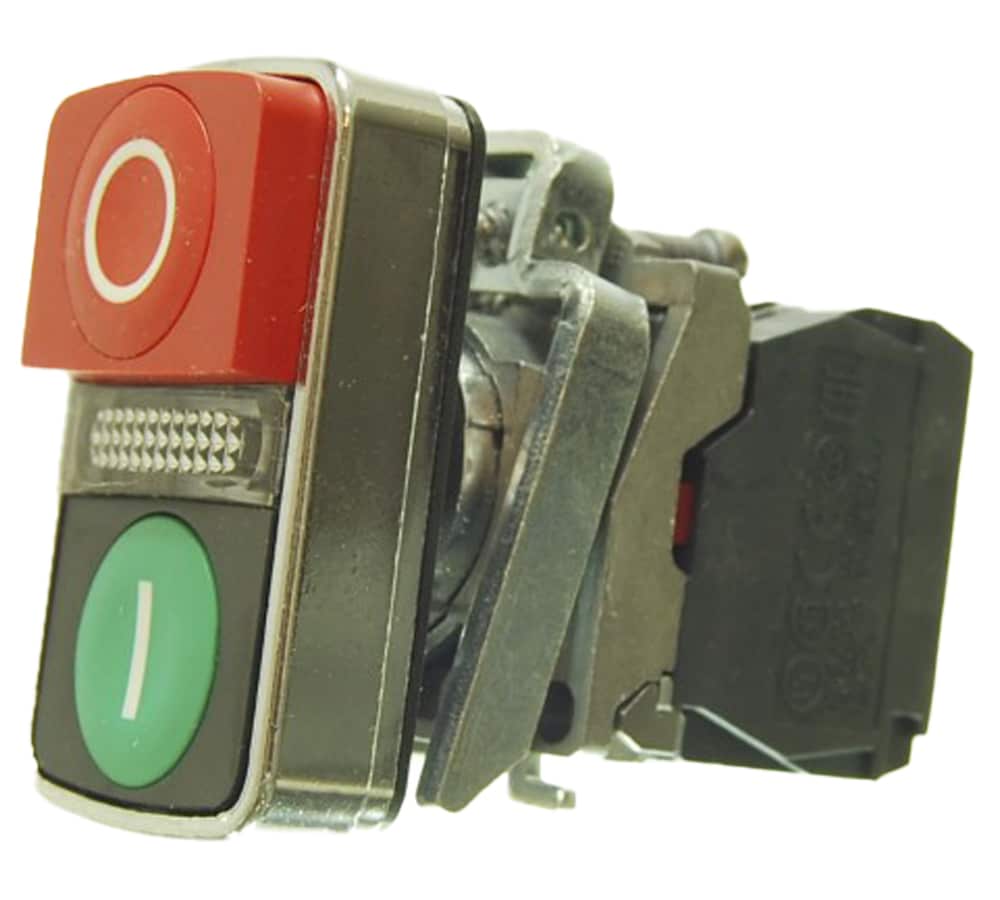

کاربرد شستی‌های دوبل در تابلوهای برق برای صدور فرمان استارت و استپ در مدار از طریق یک کلید بسیار دارای اهمیت بوده و استفاده‌های فراوانی دارد. در واقع طراحی و ساخت این پوش باتن کمک بسیاری به صرفه‌جویی در فضای داخلی تابلو، هزینه‌های اضافی و زمان تشخیص کلیدهای استارت و استپ یک خروجی در مدار کرده است. تفاوت این نوع شستی دوبل با سایر وسیله‌های مشابه برخورداری از یک چراغ پیلوت LED سفید رنگ مرکزی است. این چراغ در شناسایی و دسترسی سریع به این کلید موثر بوده و در شرایطی که تجهیزات قطع و وصل مدار دارای تعدد زیادی است، دکمه‌های قطع و وصل کلید را به وضوح روشن و قابل تشخیص می‌سازد.

  • بدنه

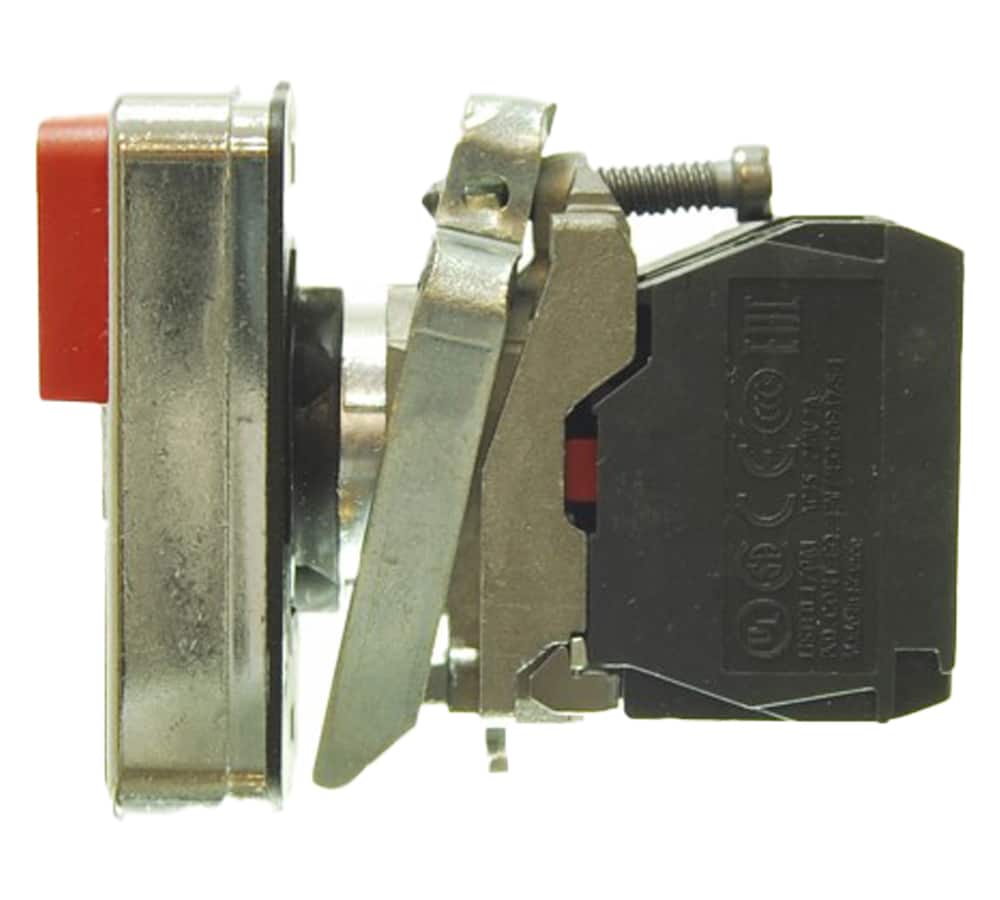

بدنه این وسیله از جنس فلزی با روکش کروم است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مختلف مانند ضربه، ارتعاشات و … مقاومت بالایی دارد.

  • کنتاکت‌ها و ترمینال‌ها

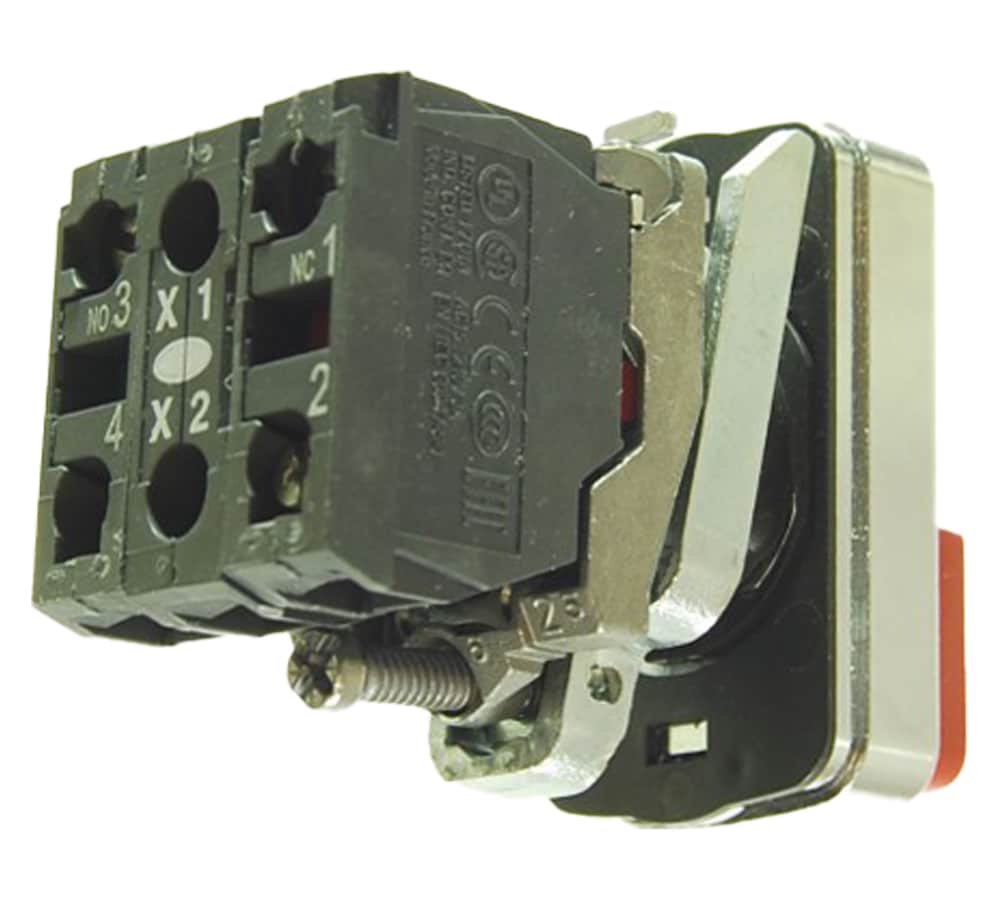

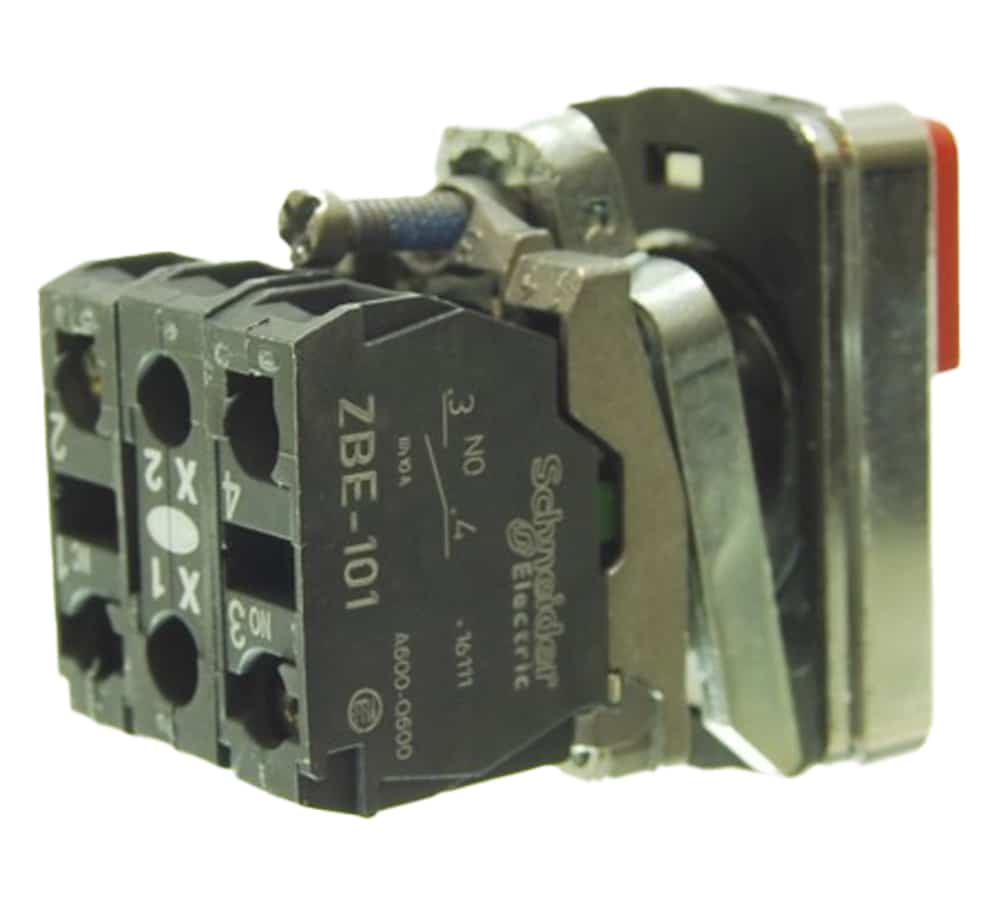

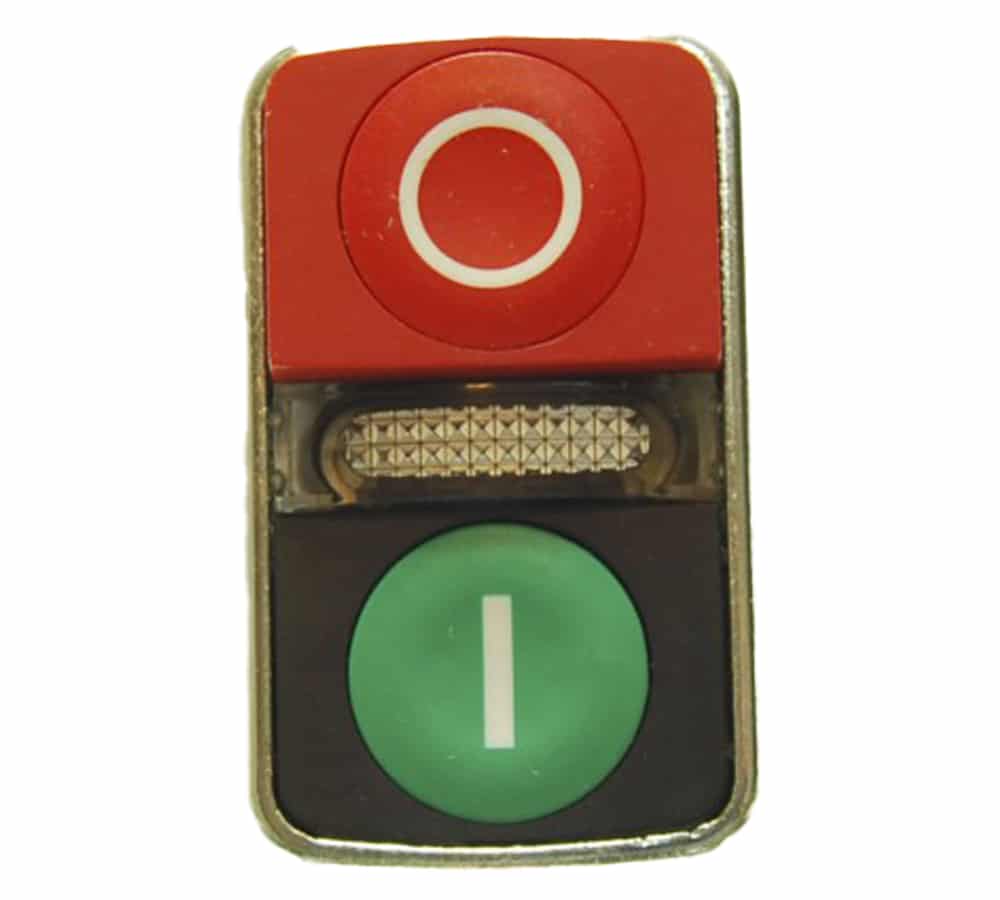

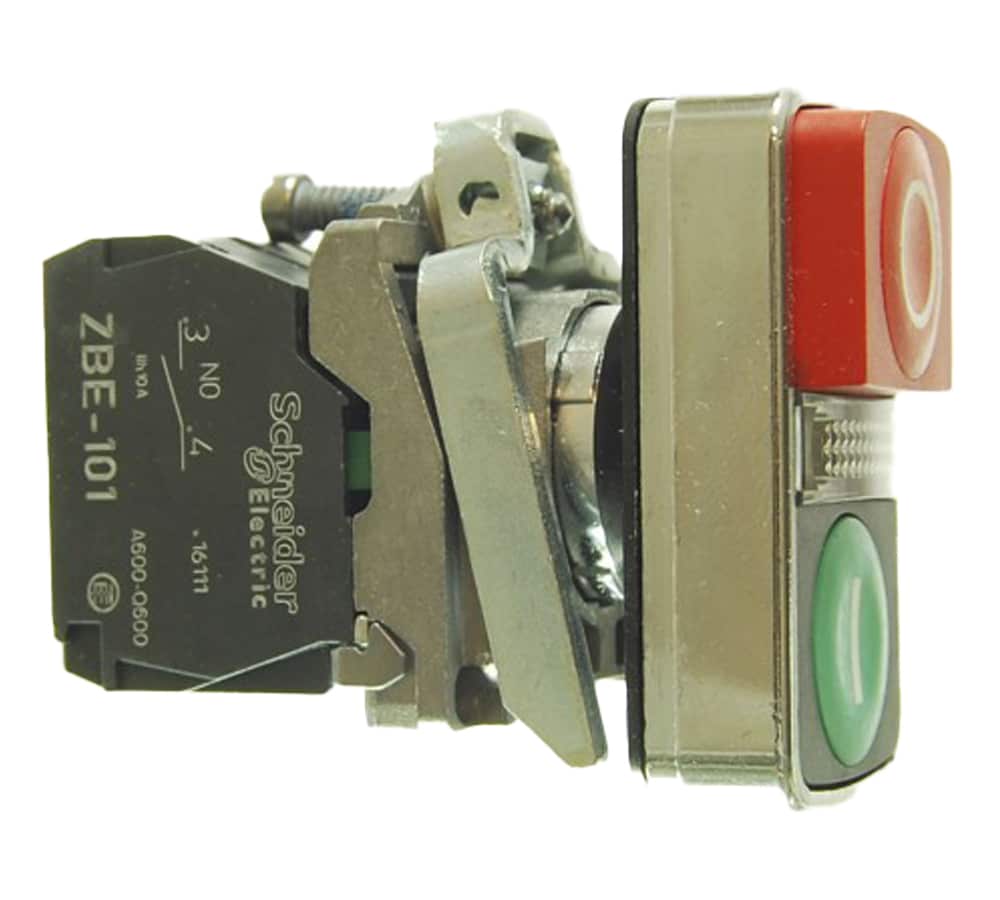

پوش باتن XB4BW73731B5 دارای دو دکمه به رنگ‌های قرمز و سبز است. دکمه سبز این وسیله برای عمل استارت یا راه‌اندازی مدار استفاده می‌شود عملیات وصل کنتاکت‌های باز (NO: Normally Open) را که با شماره ترمینال 3 و 4 مشخص شده‌اند انجام می‌دهد. از طرفی برای استپ یا توقف کارکرد مدار از دکمه قرمز آن استفاده می‌شود. این دکمه نیز عمل باز کردن یا قطع کنتاکت بسته (NC: Normally Close) را که با شماره ترمینال 1 و 2 مشخص شده‌اند انجام می‌دهد.

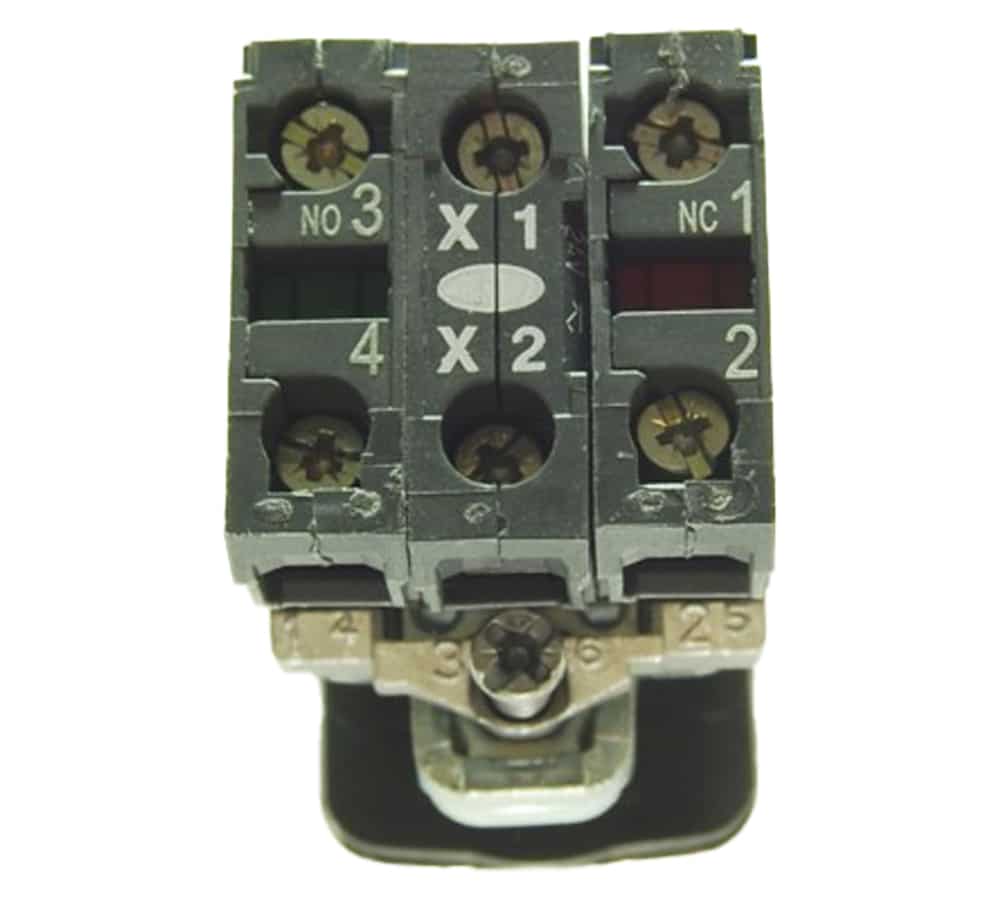

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند، از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ نامی پوش باتن XB4BW73731B5 برابر 24 ولت در هر دو نوع ولتاژ متناوب (AC) و ولتاژ مستقیم (DC) است.

ولتاژ عملیاتی این نوع شستی دوبل در برق مستقیم از 19.2 ولت تا 30 ولت و در برق متناوب از 21.6 تا 26.4 ولت مناسب می‌باشد.

همچنین ولتاژ عایقی در این پوش باتن‌ها 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، از 0.1 تا 6 آمپر دارای مقادیر متغیری می‌باشد.

  • مقاومت در برابر فشار

مقاومت این وسیله در برابر فشارهای بالا 7.000.000 پاسکال است. این مقدار در دمای 55 درجه سانتی‌گراد و در فاصله 0.1 متری (10 سانتی‌متری) برقرار است.

  • دوام و سیکل عملکرد

دوام مکانیکی پوش باتن XB4BW73731B5 تا 1 میلیون سیکل می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام الکتریکی این وسیله نیز به همین شکل تا 1 میلیون سیکل عملکرد و طول عمر این وسیله در ولتاژ نامی و در دمای 25 درجه سانتی‌گراد 100 هزار ساعت تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن همین قدر تعیین شده است.

پوش باتن XB4BW73731B5 در درجه حفاظت مختلفی از نظر نفوذ رطوبت، ذرات ریز، گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 ،IP69 و IP69K طبق استانداردهای مختلف برای این وسیله عنوان شده‌اند.

سوالات متداول

اطلاعات کلی

عمر کاری

100 هزار ساعت

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB4

نوع قطعه

پوش باتن دوبل چراغ‌دار

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

مستطیل

نوع و ترکیب کنتاکت

1 نرمال باز + 1 نرمال بسته

وزن

130 گرم

سیکل کاری مکانیکی

1 میلیون سیکل

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

ولتاژ عایق نامی (ui)

600 ولت

سیکل کاری الکتریکی

1 میلیون سیکل

کد انطباق پذیری

XB4

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

کلاس حفاظتی در برابر شوک الکتریکی

کلاس 1

استاندارد IP

IP66

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL listed

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد

منبع نور

LED

رنگ منبع نور

سفید

نحوه عرضه محصول

پک کامل

جنس مهره ثابت کننده

زماک

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

نوع کاربری

مکانیزم با برگشت فنر

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

مقاومت در برابر موج گذرای سریع

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

نوع نوردهی

پایدار

ولتاژ تغذیه نامی

24 ولت DC/AC در فرکانس 50/60 هرتز

محدوده ولتاژ تغذیه

19.2 الی 30 ولت DC

,

21.6 الی 26.4 ولت AC

جریان مصرفی

18 میلی‌آمپر

عمر کاری

100 هزار ساعت

دسته‌بندی حفاظتی

TH

مقاومت در برابر شوک‌های گذرا

2 کیلو ولت

مقاومت در برابر میدان مغناطیسی

10 ولت بر متر

مقاومت در برابر تخلیه‌ی الکترو استاتیک

6 کیلو ولت بر روی کنتاکت

,

8 کیلو ولت در هوای آزاد

جذب الکترومغناطیس

کلاس B
